НАЗНАЧЕНИЕ

Реле контроля напряжения, тока и мощности РН-240t (далее Устройство) предназначено для:

• отключения оборудования при выходе значения напряжения в однофазных сетях за установленные параметры или обрыва нулевого провода;
• измерения и отображения на индикаторе потребляемого тока, активной мощности, а так же отключения от сети при превышении порогов данным параметрам.

ПРИНЦИП РАБОТЫ УСТРОЙСТВА

При подаче питания устройство начинает контроль сетевого напряжения. Если напряжение сети находится между заданными в настройках значениями верхнего U_max и нижнего U_min порогов срабатывания начинается отсчет времени автоматического повторного включения (АПВ). При этом на индикаторе отображается надпись "StA" и время в секундах до подключения нагрузки (оборудования) к сети. Если до окончания отсчета времени АПВ напряжение сети не выйдет за установленные пороги срабатывания, то по окончании отсчета произойдет подключение нагрузки к сети и включится индикатор "нагрузка".

Затем устройство переходит в режим отображения текущего значения напряжения сети. Для перехода в режим индикации тока или мощности необходимо нажимать кнопку. Изменение порогов максимального и минимального напряжения устанавливается поворотными потенциометрами U_max и U_min соответственно. Время автоматического повторного включения АПВ устанавливается так же поворотным потенциометром в пределах от 5 до 900 секунд. При изменении значений порогов и уставки АПВ на дисплей выводится точное значение.

При работе Устройство осуществляет непрерывный контроль сетевого напряжения и значения мощности потребляемой нагрузкой.

При выходе напряжения сети за установленные пороги срабатывания (аварии), устройство отсчитывает задержку срабатывания. Если длительность аварии по напряжению сохраняется более соответствующей задержки срабатывания, происходит отключение нагрузки от сети. Индикатор "нагрузка" выключается, а индикатор напряжения мигает. На дисплее отображается измеряемое напряжение. После нормализации напряжения устройство подключает нагрузку, после отсчета времени АПВ, на дисплее отображается время в секундах. Если в процессе отсчета времени АПВ напряжение сети повторно выйдет за заданные пороги срабатывания, отсчет времени АПВ сбросится.

ВАЖНО! При напряжении сети ниже 130В и выше 350В, величина значения не является корректной.

Если в процессе работы устройства мощность или ток потребляемый нагрузкой, превысит установленный порог срабатывания, устройство через 5 секунд отключит нагрузку. Устройство перейдет в режим отображения мигающего порога мощности и индикатора "А". При возникновении данной аварии необходимо отключить устройство от сети АВ (автоматическим выключателем) и устранить причину и заново подключить к сети.

Если во время работы РН-240t по каким либо причинам перегрелось (температура более 85С), устройство отключается от сети, индикатор реле выключен, а на дисплей выводится сообщение "Ert". При возникновении данной аварии необходимо отключить устройство от сети АВ (автоматическим выключателем) и проверить надежность и чистоту присоединения проводов к клеммам.

При работе Устройство осуществляет запись в энергонезависимую память значений пяти последних аварийных ситуаций.

ВАЖНО! При срабатывании устройства разрывается только фазный провод. Нулевой провод N для удобства монтажа не коммутируется.

ВАЖНО! Рекомендуется периодически проводить ТО - каждые 6 месяцев.

ОСНОВНЫЕ ОСОБЕННОСТИ

• Возможно применение в сетях любой конфигурации; TN-C, TN-S, TN-C-S, ТТ;
• Незаменяет другие аппараты защиты (автоматические выключатели, УЗИП, УЗО и пр.);
• Номинальный ток коммутации 40А
• Двухпороговая защита от перенапряжения (задержка срабатывания): >240-290В (1с), >430В или на 30В и более от уставки Umax (5мс)
• Двухпороговая защита от снижения напряжения (задержка срабатывания): <160-230В/(7с) и <145В (250мс)
• Настраиваемая задержка повторного включения (АПВ) 25-900 секунд
• Сохраняетработоспособность в широком диапазоне напряжения питания 130...450В
• Измерение параметров сети: напряжение, ток, мощность.

КОНСТРУКЦИЯ УСТРОЙСТВА

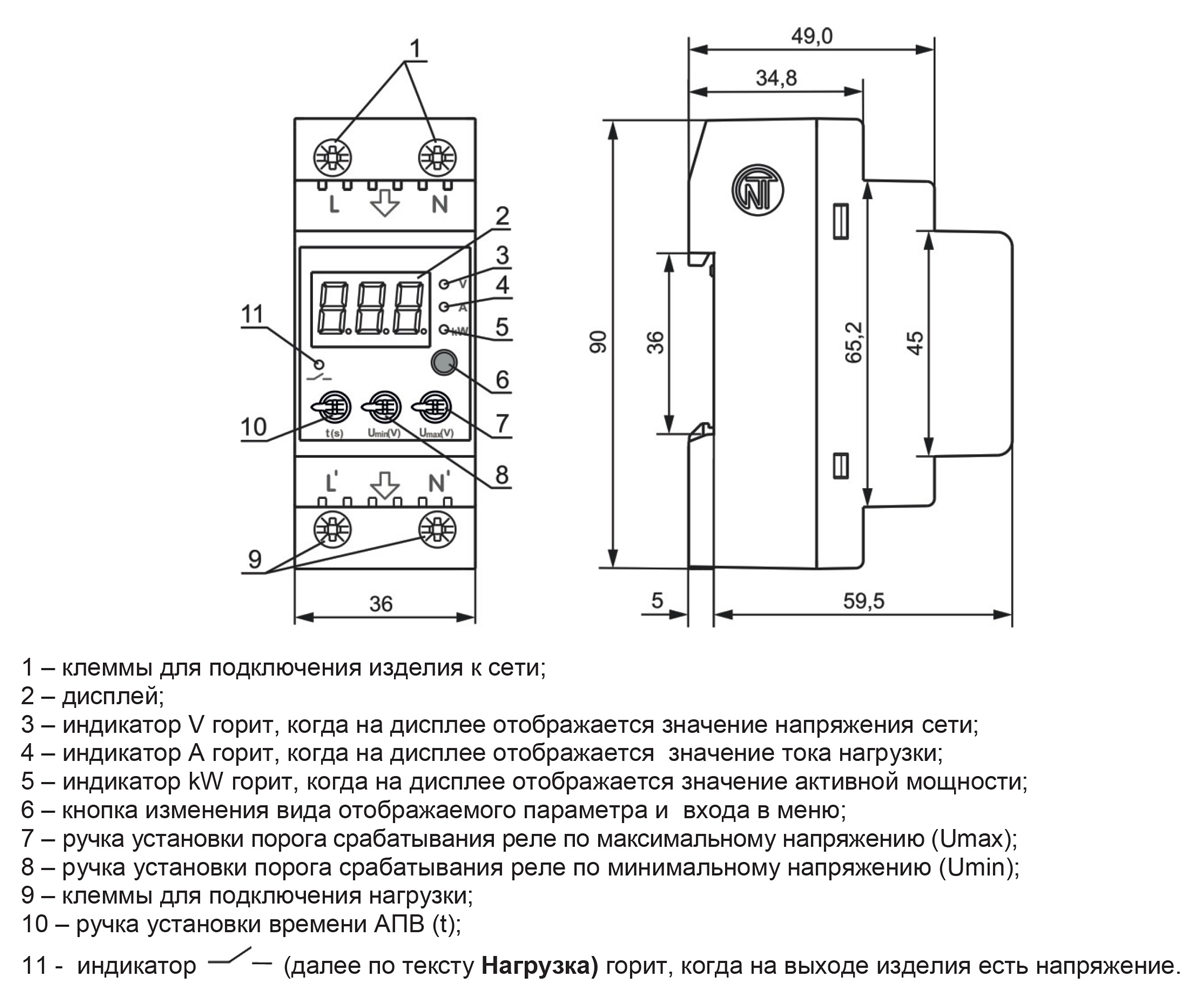

Устройство представляют собой реле контроля напряжения с мощным встроенным реле на выходе. Устанавливается на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) с передним подключением проводов питания коммутируемых электрических цепей. Клеммы туннельной конструкции обеспечивают надёжный зажим проводов суммарным сечением до 16мм². На лицевой панели расположены: 3 ручки (регулировка нижнего и верхнего порога, времени АПВ), кнопка изменения вида параметров и входа в меню, зеленые светодиоды индикации отображаемого параметра на дисплее, зеленый светодиод реле, трёхразрядный семисегментный индикатор для отображения информации.

Дополнительную информацию о параметрах и режимах работы устройства Вы можете найти в паспорте изделия (вкладка «файлы»)
