НАЗНАЧЕНИЕ

Устройство защиты многофункциональное УЗМ-50Ц (далее Устройство) предназначено для:

  • отключения оборудования при выходе значения напряжения в однофазных сетях за установленные параметры или обрыва нулевого провода;
  • защиты оборудования (в квартире, офисе и пр.) от разрушающего воздействия импульсных скачков напряжения, вызванных срабатыванием близкорасположенных и подключённых к этой же сети двигателей, пускателей (и т.д.), тем самым предотвращая выход оборудования из строя и его возможное возгорание;



ПРИНЦИП РАБОТЫ УСТРОЙСТВА

При подаче питания устройство начинает контроль сетевого напряжения. Если напряжение сети находится между заданными в настройках значениями верхнего Umax и нижнего Umin порогов срабатывания начинается отсчет времени автоматического повторного включения (АПВ). При этом на индикаторе отображается время в секундах до подключения нагрузки (оборудования) к сети. В процессе отсчета времени АПВ на дисплее периодически появляется индикация «ton». Если до окончания отсчета времени АПВ напряжение сети не выйдет за установленные пороги срабатывания, то по окончании отсчета произойдет подключение нагрузки к сети.

Затем устройство переходит в режим отображения текущего значения напряжения сети, а на индикаторе отобразится знак «U» в течение 1с, затем устройство отобразит текущее значение напряжения сети. Для перехода в режим индикации тока нагрузки необходимо однократно нажать кнопку «-», на индикаторе появится знак «А» в течение 1с, затем устройство отобразит текущее значение тока. Для перехода в режим индикации потребляемой мощности необходимо однократно нажать кнопку «-», на индикаторе отобразится знак «Р» в течение 1с, затем устройство отобразит текущее значение мощности. При нахождении в режиме отображения напряжения, тока или мощности на дисплей с периодичностью 10 секунд на 1 секунду выводится символ выбранного режима отображения (U, A или P).

Кнопка «+» используется для включения или отключения нагрузки без выдержки времени. При нажатии на кнопку «+» изменится состояние контакта реле включено/выключено. Если реле выключено вручную, то сброс и повторная подача питание не приведут к автоматическому включению нагрузки к сети. При выключенном реле на индикаторе с периодичностью в 10 сек. отображается «OFF» в течение 1секунды, и текущее значение входного напряжения.

При работе Устройство осуществляет непрерывный контроль сетевого напряжения и значения мощности потребляемой нагрузкой.

При выходе напряжения сети за установленные пороги срабатывания (аварии), устройство отсчитывает задержку срабатывания. Если длительность аварии по напряжению сохраняется более соответствующей задержки срабатывания, происходит отключение нагрузки от сети. На дисплее отображается «U.Er» на время 1сек., устройство автоматически переходит в режим отображения измеряемого напряжения. После нормализации напряжения устройство подключает нагрузку, после отсчета времени АПВ. Если в процессе отсчета времени АПВ напряжение сети повторно выйдет за заданные пороги срабатывания, отсчет времени АПВ сбросится.

При напряжении сети ниже 80В, на индикаторе отображается

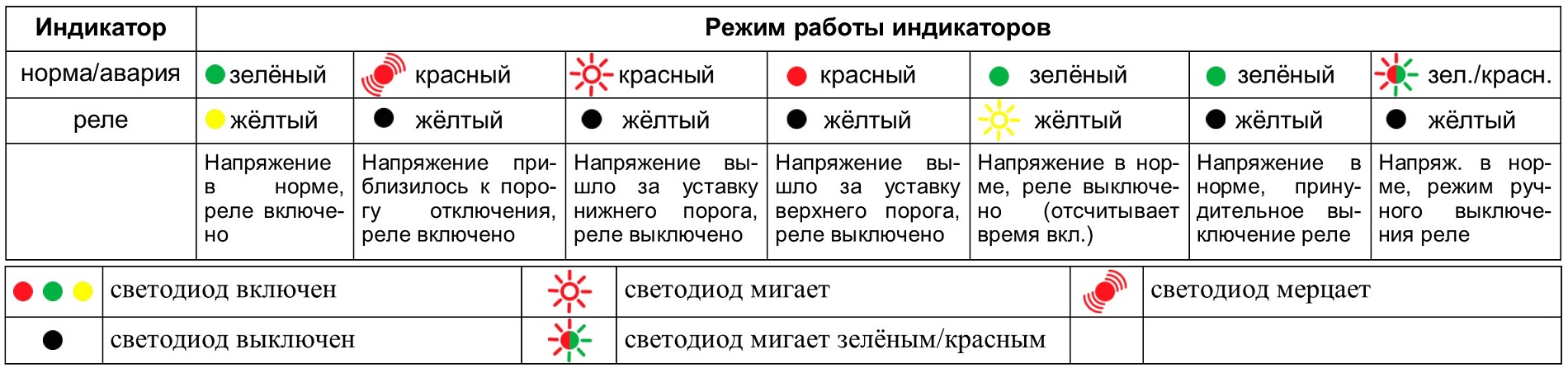

Если в процессе работы устройства мощность, потребляемая нагрузкой, превысит установленный порог срабатывания, устройство перейдет в режим отображения мощности «Р» и начнет отсчёт времени отключения нагрузки. В процессе отсчета времени отключения нагрузки светодиод «норма/авария» горит красным и дважды мигает зелёным. Если превышение допустимой мощности сохранится до окончания отсчета времени, устройство отключит нагрузку от сети и начнет отсчет времени включения равный значению времени отключения («t. P», устанавливается в настройках устройства). В процессе отсчета СД «норма/авария» горит зелёным и дважды мигает красным, при этом на индикаторе на 1сек. отображается «ton». Если после включения реле превышение потребляемой мощности сохраняется, повторно начинается отсчёт времени «t. P», при этом время включения «t. P» в следующем цикле увеличивается на это же время «t. P».

С целью уменьшения пусковых токов при включении ёмкостных нагрузок включение встроенного силового реле происходит при нулевом сетевом напряжении (переходе сетевого напряжения  через ноль, технология «zero sync»™).

При работе Устройство осуществляет запись в энергонезависимую память значений минимального и максимального напряжения сети, максимальной мощности потребляемой нагрузкой, а также количества отключений нагрузки по каждому типу аварии.

Напряжение сети (U)

U<85В

100В<U<Umin

Umax<U<300В

U>300В

Время отключения нагрузки

0,1 сек

10 сек

0,1 сек

Менее 0.02 сек

ВАЖНО! При срабатывании устройства разрывается только фазный провод. Нулевой провод N проходит на сквозь для удобства монтажа и не коммутируется. Допускается подключение вывода N только с одной стороны (Например при подключении к трёхфазной сети трёх УЗМ можно объединить нулевые выводы с одной стороны перемычкой ПСМ).



ОСНОВНЫЕ ОСОБЕННОСТИ

  • Возможно применение в сетях любой конфигурации; TN-C, TN-S, TN-C-S, ТТ;
  • Незаменяет другие аппараты защиты (автоматические выключатели, УЗИП, УЗО и пр.);
  • При кратковременных (менее 0.5с) провалах сетевого напряжения, не отключает нагрузку;
  • Номинальный ток коммутации 63А
  • Двухпороговая защита от перенапряжения (задержка срабатывания): >240-290В/(0,1с), >300В ±15%/(20мс)
  • Двухпороговая защита от снижения напряжения (задержка срабатывания): < 100-190В/(10с) и <80В±10%/(100мс)
  • Встроенная варисторная защита от импульсных скачков сетевого напряжения
  • Настраиваемая задержка повторного включения (АПВ) 2-999 секунд
  • Сохраняетработоспособность в широком диапазоне напряжения питания 0...440В
  • Синхронное управление реле - замыкание контактов реле осуществляется при переходе сетевого напряжения через ноль, технология «zero sync»™
  • Измерение параметров сети: напряжение, ток (диапазон измерения тока - от 0,6А до 65А), мощность
  • ЗАЩИТА настроек PIN кодом (верхний и нижний порог напряжения, времени АПВ, мощности)



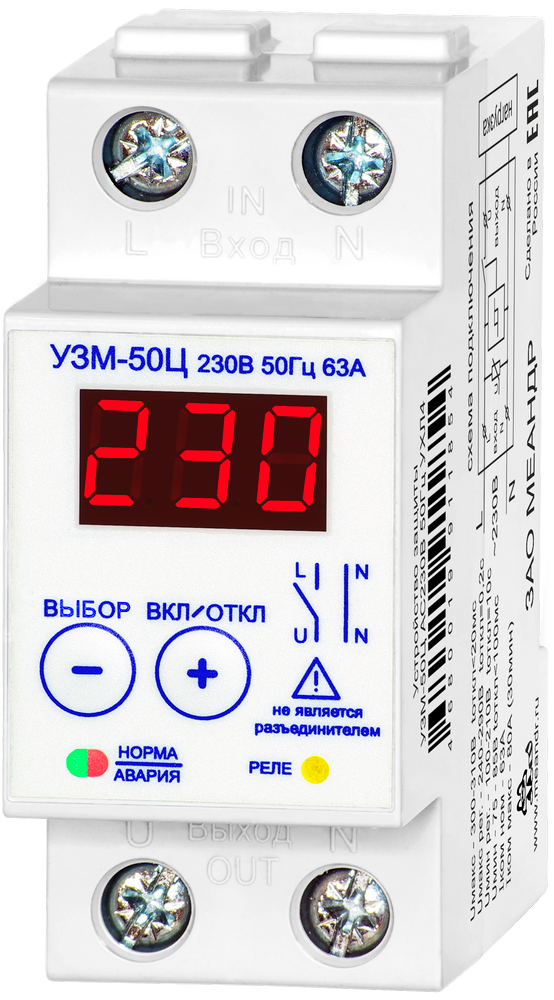

КОНСТРУКЦИЯ УСТРОЙСТВА

Устройство выпускается в унифицированном пластмассовом корпусе и представляет собой реле контроля напряжения с мощным электромагнитным реле на выходе и варисторной защитой. Устройство устанавливается на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) с передним подключением проводов питания защищаемых электрических цепей. Клеммы туннельной конструкции обеспечивают надёжное закрепление проводов с суммарным сечением проводников до 33мм.

Конструктивно УЗМ выполнены на печатных платах с установленными на нех электронными компонентами, индикатором, реле, токовым шунтом, силовыми шинами. Благодаря такой конструкции достигается высокая механическая жёсткость (монолитность) изделия и высокая надёжность.
В УЗМ последнего выпуска устанавливаются клеммы увеличенного размера с окном 9.0х8.2 мм. и стопорным винтом М6. Для исключения ошибок монтажа клеммы устройства оснащены защитными "флажками"

СХЕМА ПОДКЛЮЧЕНИЯ
Схема подключения УЗМ-51МСхемы подключения УЗМ-51М

ГАБАРИТНЫЕ РАЗМЕРЫ

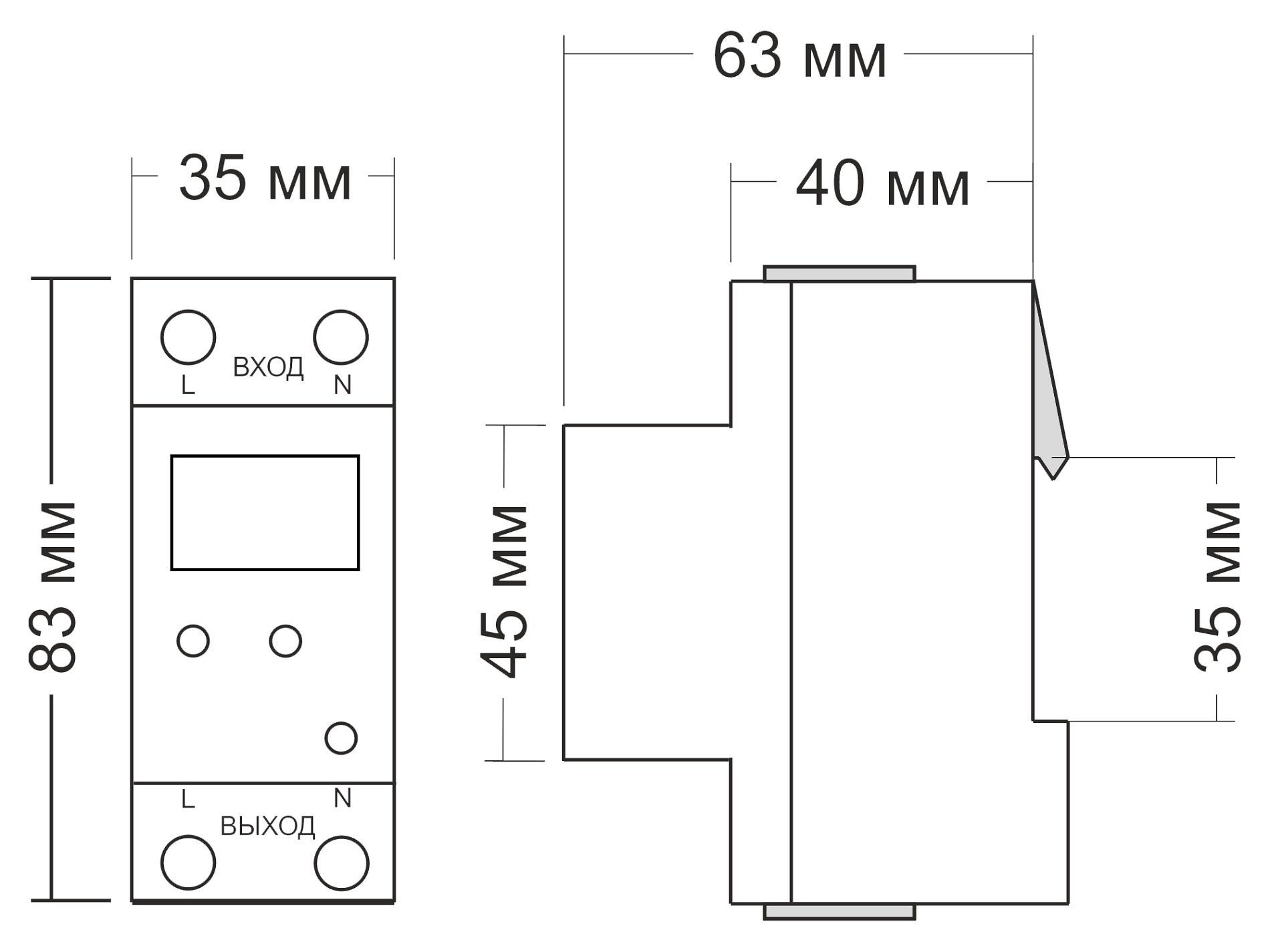

Габариты УЗМ-50Ц


Дополнительную информацию о параметрах и режимах работы устройства Вы можете найти в паспорте изделия (вкладка «файлы»)

Бренд
Меандр
Верхний порог отключения нагрузки
регулируемый (240-295В)
Верхний порог ускоренного отключения нагрузки
300В ±15%
Вес
0.17
Время срабатывания защиты по верхнему порогу
100мс
Время срабатывания защиты по верхнему ускоренному порогу
20мс
Время срабатывания защиты по нижнему порогу
10с
Время срабатывания защиты по нижнему ускоренному порогу
500мс
Время срабатывания импульсной защиты
менее 25 нс
Габаритные размеры (ШхВхГ)
35х90х63
Гарантия производителя
5 лет
Гистерезис срабатывания
3%
Диапазон рабочих температур
-25…+55°С
Задержка включения /повторного включения нагрузки
Регулируемая (2-999 сек)
Защита от импульсных помех
да
Защита от искрения/дуги
нет
Макс. энергия импульса, поглощаемая встроенным варистором
200
Максимальное напряжение питания
440В
Максимальный допустимый ток короткого замыкания
4500А
Напряжение питания
Переменное однофазное
Напряжение питания AC (переменное)
230 В
Нижний порог отключения нагрузки
регулируемый (100-190В)
Нижний порог ускоренного отключения нагрузки
80В ±10%
Номинальная мощность нагрузки (AC230В)
14490Вт
Номинальный ток нагрузки
63А
Относительная влажность воздуха
до 85% (при 25°С)
Сечение подключаемых проводников
35
Срок службы
10+ лет
Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96
IP20/IP20
Страна происхождения
Россия
Тип контактной группы
1 NO
Частота напряжения питания (АС)
50
Питание
Напряжение питания
Переменное однофазное
Диапазон напряжения питания AC (переменное)
AC 0...440В
Напряжение питания AC (переменное)
230 В В
Максимальное напряжение питания
440В В
Частота напряжения питания (АС)
50 Гц
Параметры защиты
Защита от искрения/дуги
нет
Защита от импульсных помех
да
Макс. энергия импульса, поглощаемая встроенным варистором
200 Дж
Время срабатывания импульсной защиты
менее 25 нс
Верхний порог ускоренного отключения нагрузки
300В ±15%
Верхний порог отключения нагрузки
регулируемый (240-295В)
Нижний порог отключения нагрузки
регулируемый (100-190В)
Нижний порог ускоренного отключения нагрузки
80В ±10%
Задержка включения /повторного включения нагрузки
Регулируемая (2-999 сек)
Время срабатывания защиты по верхнему ускоренному порогу
20мс
Время срабатывания защиты по верхнему порогу
100мс
Время срабатывания защиты по нижнему порогу
10с
Время срабатывания защиты по нижнему ускоренному порогу
500мс
Параметры коммутации исполнительного устройства
Тип контактной группы
Номинальный ток нагрузки
Максимальный ток нагрузки, (активная – АС1, 30мин)
80А
Максимальный допустимый ток короткого замыкания
4500А
Технические данные
Гистерезис срабатывания
3%
Сечение подключаемых проводников
не более 35 кв.мм.
Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96
IP20/IP20
Диапазон рабочих температур
-25…+55°С
Относительная влажность воздуха
до 85% (при 25°С)
Вес/размеры
Вес
0.17 кг.
Габаритные размеры (ШхВхГ)
35х90х63 мм
Производитель
Бренд
Страна происхождения
Россия
Гарантия производителя
5 лет
Срок службы
10+ лет
