Устройство защиты УЗМ-3-63К AC230В/AC400В УХЛ4

4640016939237
4640016939237
4,514.00 Р
Остаток на складе: 61 шт.
10 раб. дн.
+
В избранное

Защита нагрузки от обрыва нулевого провода или колебаний напряжения питания

нагрузка 63А на каждую фазу

климатическое исполнение: -25°C- +55°C, влажность 80% при 25°C

крепление на Дин рейку

Только для защиты 3х фазной нагрузки!

Доставка
Варианты оплаты
Наши преимущества

Гарантия производителяНа все товары, купленные в нашем инетрнет магазине распространяется гарантийный срок производителя

Оповещение по emailВы получаете email информирование о каждой стадии вашего заказа.

Возврат и обмен - без проблемВы можете вернуть купленные товары в течение 14 дней. Товар должнен быть в нормальном состоянии и иметь все заводские упаковки.">Возврат и обмен - без проблем!

Различные способы оплатыОплачивайте товары удобными вам способами: наличными или картой курьеру, или картой прямо в момент заказа. Юридическим лицам доступна оплата по счету.

БрендМеандр Гарантия производителя5 лет Страна происхожденияРоссия

НАЗНАЧЕНИЕ

Устройство защиты многофункциональное УЗМ-3-63К УХЛ4 арт. 4640016939237 (далее УЗМ-3-63К) предназначено для защиты электрооборудования от работы при опасном для него напряжении сети (вне рекомендованного диапазона). Предназначено только для использования в трехфазных четырёхпроводных сетях.



ОПИСАНИЕ / ПРИНЦИП РАБОТЫ

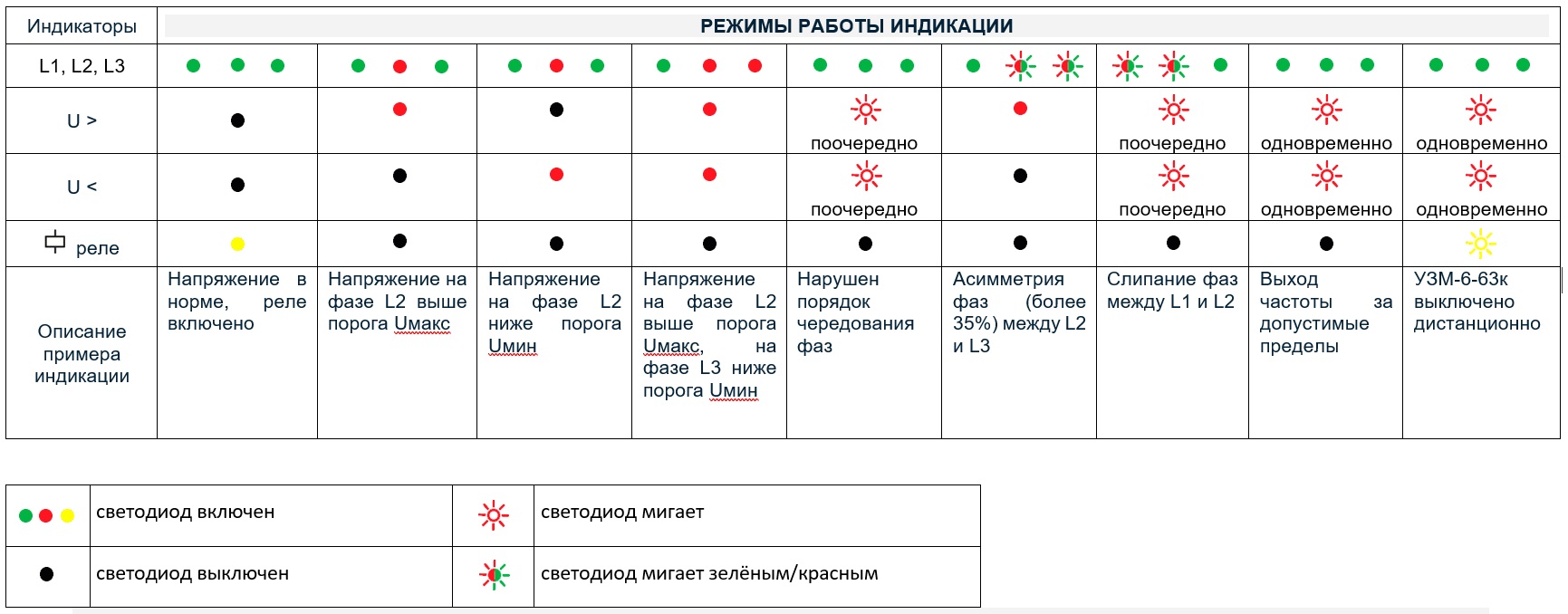

После отключения питания и его повторной подачи необходимо до 3-4 секунд на подготовку к работе. Отсутствие индикации в этот момент времени является нормальным состоянием. После подготовки к работе включается индикация и УЗМ-3-63К начинает контролировать входное напряжение. Если после подключения питания на лицевой стороне попеременно включаются красные индикаторы U> и U<, то  это означает, что на входе устройства нарушена последовательность чередования фаз. Для устранения ошибки необходимо поменять местами провода в клеммах L2 и L3.

Если напряжение на входе находится в разрешенном диапазоне, то начнется отсчет задержки включения нагрузки (задается регулировочной ручкой «время включения»). После окончании отсчета напряжение будет подано на защищаемый участок цепи (на нагрузку). Отсчет времени завершится только в том случае, если напряжение не выйдет за установленные пороги во время отсчета.

Если в процессе работы напряжение сети выйдет за установленные на лицевой стороне пороги срабатывания (регулировочные ручки Uмин и Uмакс), или за заданные в памяти устройства критические пороги на время более допустимого, то УЗМ-3-63К отключит питание с выхода для защиты оборудования. Если длительность аварии сети будет менее времени реакции, то отключения напряжения не произойдет. Отключение нагрузки также произойдет в случаях обрыва одной или двух фаз, а также при нарушении порядка чередования фаз на входе.

Время реакции УЗМ-3-63К приведено в таблице.
Напряжение сетиМенее 110В ± 5ВБолее 110В ± 5В, но менее значения Uмин

Более значения Uмакс, но менее 300В ± 15В

Более 300 ± 15В
Время реакции0,1 сек.10 сек.0,2 секНе более 0,03 сек.



После выполнения защитной функции, УЗМ-3-63к продолжит контроль состояния сети. И как только все контролируемые аварийные состояния будут устранены на время отсчета задержки включения – питание будет автоматически подано в защищаемую цепь (нагрузку).

УЗМ-3-63к позволяет отключить питание в защищаемой цепи на неограниченное время, а также использовать данное устройство, как дистанционно-управляемый «общий выключатель». В нижней части УЗМ-3-63к расположен сухой контакт Y1 – Y2. В поставке с завода-изготовителя между данными контактами стоит перемычка. Работа разрешена пока Y1 и Y2 замкнуты между собой. Подключение клавишного выключателя к данным контактам позволит организовать дистанционное управление работой УЗМ-3-63к (разрешено/запрещено).
ОБРАТИТЕ ВНИМАНИЕ! При срабатывании защиты отключаются все три фазных провода. Пофазное отключение невозможно. Нулевой провод N не коммутируется. Транзит N проводника через УЗМ-3-63к не является обязательным и не влияет на функциональность.
ОБРАТИТЕ ВНИМАНИЕ! Максимальное значение коммутируемого трехфазного тока нагрузки – 63А. Это означает, что превышать данное значение нельзя. Вы можете использовать УЗМ-3-63к с любыми иными трехфазными защитными автоматическими выключателями с номиналом не более 63А.
ОБРАТИТЕ ВНИМАНИЕ! При подаче одной и той же фазы на входы УЗМ-3-63к, напряжение на защищаемый участок цепи (на нагрузку) подано не будет, так как будет нарушен порядок чередования фаз (красные светодиоды "U>" и "U<" мигают поочередно).

Рекомендуемые нашей компанией настройки порогов напряжения. Для большинства электроприборов оптимальное значение верхнего порога Uмакс является 255В, а нижнего порога 170-190В (значения ниже могут повлиять на работу холодильников, электродвигателей и стиральных машин). Установка значений близких к минимальным (240В и 210В) может привести к излишней частоте срабатывания защиты.



СХЕМЫ ПОДКЛЮЧЕНИЯ

ГАБАРИТНЫЕ РАЗМЕРЫ

Габариты УЗМ-3-63к

  ОБРАТИТЕ ВНИМАНИЕ! Монтаж устройства возможен только на DIN рейку.
Питание
Напряжение питания
Трехфазное четырехпроводная сеть (3p+N)
Напряжение питания AC (фазное)
230 В
Частота напряжения питания (АС)
45-55 ±0,5 Гц
Максимальное напряжение питания
440 В
Параметры защиты
Верхний порог отключения нагрузки
регулируемый (243-297В ±3В)
Верхний порог ускоренного отключения нагрузки
300В ±15В
Время срабатывания защиты по верхнему порогу
0,2 сек.
Время срабатывания защиты по верхнему ускоренному порогу
30мс
Время срабатывания защиты по нижнему порогу
10с
Время срабатывания защиты по нижнему ускоренному порогу
100мс
Время срабатывания импульсной защиты
менее 25 нс
Задержка включения /повторного включения нагрузки
Регулируемая (2, 5, 10, 15, 20, 30с, 1,2,4,8 мин)
Защита от импульсных помех
да
Защита от искрения/дуги
нет
Макс. энергия импульса, поглощаемая встроенным варистором
3х200 Дж
Нижний порог отключения нагрузки
регулируемый (163-217В ±3В)
Нижний порог ускоренного отключения нагрузки
110В ±10В
Параметры коммутации исполнительного устройства
Максимальный допустимый ток короткого замыкания
4500А
Номинальная мощность нагрузки (AC230В)
3x14,5 кВт
Номинальный ток нагрузки
3x63А
Тип контактной группы
3 NO
Технические данные
Гистерезис срабатывания
3%
Диапазон рабочих температур
-25…+55°С
Относительная влажность воздуха
до 80% (при 25°С)
Сечение подключаемых проводников
0,5-33 (20-2AWG) кв.мм.
Срок службы
10 лет
Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96
IP40/IP20
Вес / Размеры
Вес
0.45 кг
Габаритные размеры (ШхВхГ)
105х63х94
Производитель
Бренд
Меандр
Гарантия производителя
5 лет
Страна происхождения
Россия
