Вольтметр ВР-М01-29СД АС15-450В УХЛ4

НАЗНАЧЕНИЕ

Цифровой вольтметр ВР-М01-29СД (далее устройство) предназначен для контроля текущего значения напряжения питания в электрических цепях переменного тока. Может применяться в составе систем автоматизированного контроля и управления технологическими процессами в качестве основного или дополнительного индикатора

ПРИНЦИП РАБОТЫ УСТРОЙСТВА

Питание устройства осуществляется от контролируемой цепи. При подаче питания, если напряжение питания находится в диапазоне от 15 до 450В, то на цифровом индикаторе осуществляется отображение текущего значения величины напряжения питания. При значении напряжения контролируемой сети менее 15В, на экране отображается надпись Lo. Если напряжение контролируемой сети более 450В, то на экране отображается H.

ВАЖНО! Устройство предназначено для технологического контроля текущего значения напряжения питания. Периодической поверке не подлежит.

ОСНОВНЫЕ ОСОБЕННОСТИ

• Щитовое исполнение, монтаж в отверстие диаметром 22м;
• Не требует оперативного питания;
• Диапазон измерения напряжения - АС15...450В;
• Класс точности 1,0;

КОНСТРУКЦИЯ УСТРОЙСТВА

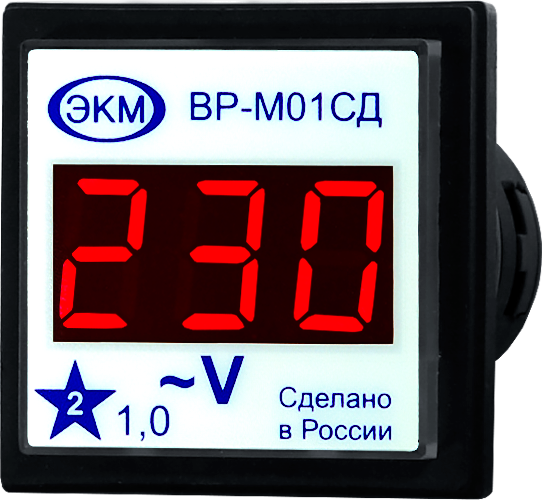

Вольтметр выпускается в пластмассовом корпусе с задним присоединением проводов. Установка выполняется в отверстие диаметром 22мм с фиксацией гайкой с обратной стороны. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм². На лицевой панели прибора расположен цифровой индикатор отображающий величину напряжения. Светодиодный индикатор, обеспечивает считывание информации при любой освещённости.

ГАБАРИТНЫЕ РАЗМЕРЫ

Дополнительную информацию о параметрах и режимах работы устройства Вы можете найти в паспорте изделия (вкладка «файлы»).
