Вольтамперметр Welrok UI-1
НАЗНАЧЕНИЕ
Вольтамперметр Welrok UI-1 арт. 4660251140359 (далее Welrok UI-1) предназначен для измерения напряжения и тока нагрузки в цепях переменного тока. Применяется в системах контроля электрических параметров как основной или дополнительный индикатор.
ПРИНЦИП РАБОТЫ УСТРОЙСТВА
После включения, на двух светодиодных дисплеях отображаются символы измеряемых параметров, а затем их значения (напряжения сети и силы тока). Welrok UI-1 запоминает отклонения напряжения и тока от заданных порогов.
Если напряжение питания (заводские настройки верхний порог 242В, нижний 197В) или ток (заводская настройка 10А) выйдет за установленные пороги отклонения, на дисплее отобразится параметр, значение отклонения и номер записи в журнале «nХХ», где «n 0» - последняя запись, а «n 99» - давняя. При этом мигание зеленого светодиода свидетельствует о новой не просмотренной записи в журнале отклонений.
Имеется возможность изменить задержку времени записи в журнал отклонений (заводская настройка 5 сек) с 0 до 240 секунд.
Имеется возможность корректировки измеряемых значений напряжения +/-20В (заводская настройка 0В) и тока +/-20% (заводская настройка 0А).
ОСНОВНЫЕ ОСОБЕННОСТИ
- Измерение напряжения и тока;
- Диапазон измерения напряжения – 100 - 420В;
- Диапазон измерения тока – 0,1 - 63А;
- Встроенные дисплеи напряжения и тока с регулировкой яркости;
- Энергонезависимая память на 100 событий (отклонения напряжения и тока от установленных значений);
- Возможность коррекции показаний +/-20В;
- Блокировка кнопок управления на лицевой панели.
КОНСТРУКЦИЯ УСТРОЙСТВА
Устройство выпускается в пластмассовом корпусе. Устройство устанавливается на монтажную DIN-рейку шириной 35 мм (ГОСТ Р МЭК 60715-2003) с передним подключением проводов питания защищаемых электрических цепей. Клеммы обеспечивают надёжное закрепление проводов с суммарным сечением проводников до 16мм2.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Устройство обеспечивает гарантированную работу при соблюдении следующих условий:
- температура окружающей среды при монтаже и эксплуатации должна находиться в пределах –5...+45 °С;
- для защиты от короткого замыкания и превышения мощности в цепи нагрузки обязательно необходимо перед устройством установить автоматический выключатель (QF). Автоматический выключатель устанавливается в разрыв фазного провода;
- место установки должно быть защищено от попадания брызг воды, масел, эмульсий.

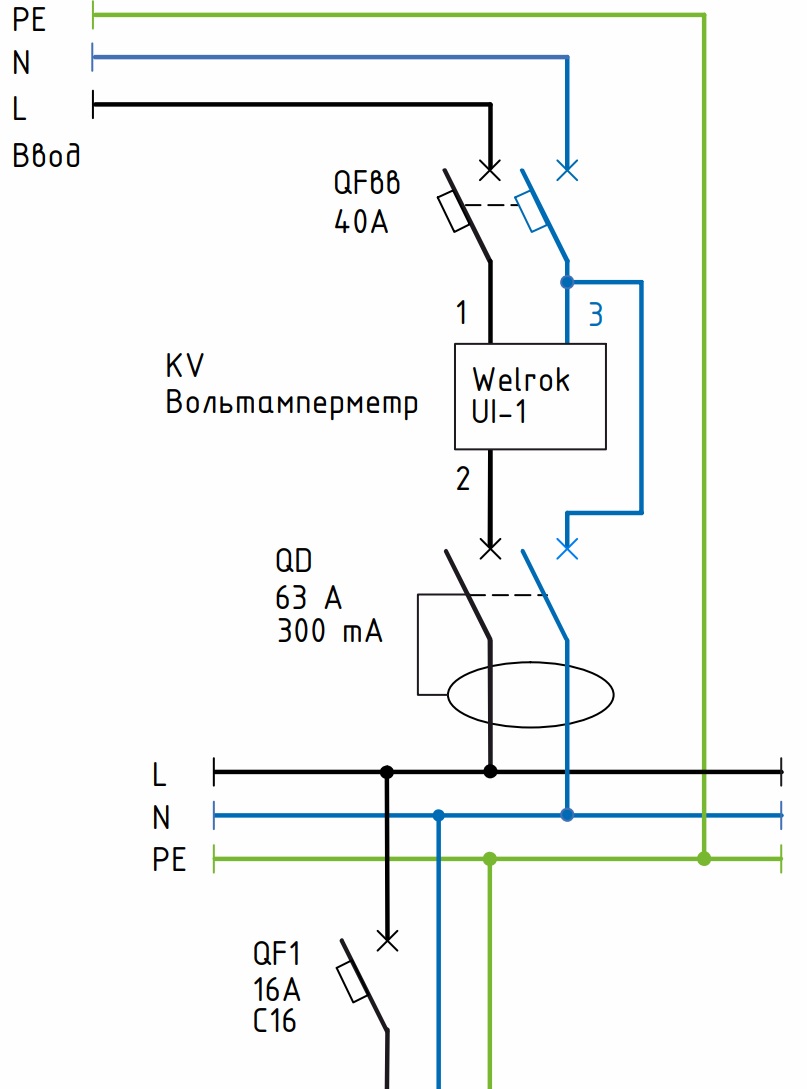

ОБРАТИТЕ ВНИМАНИЕ! Монтаж устройства возможен только на DIN рейку.ВАРИАНТ СХЕМЫ ПОДКЛЮЧЕНИЯ
Питание
Напряжение питания
Переменное
Частота напряжения питания (АС)
50
Гц
Технические данные
Диапазон измеряемого напряжения
AC100-420В
Диапазон измеряемого тока
0,1-63А
Диапазон рабочих температур
-5…+45°С
Сечение подключаемых проводников
до 16
кв.мм.
Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96
IP20/IP20
Вес / Размеры
Вес
0.144
кг
Габаритные размеры (ШхВхГ)
36x85x66
Производитель
Бренд
Welrok
Гарантия производителя
10 лет
Страна происхождения
Россия
