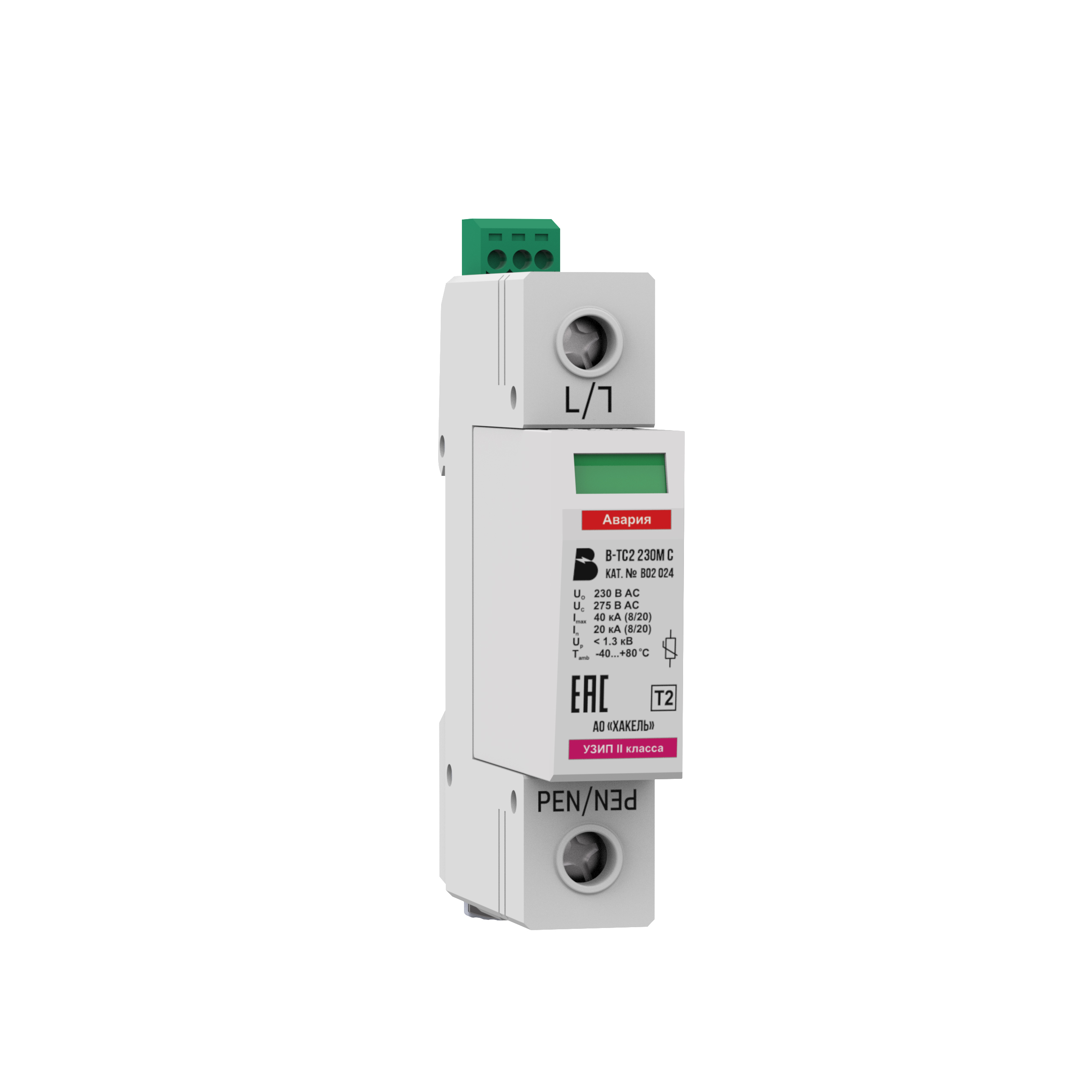

В-ТС2 230М С, ТУ 3428-002-79740390-2007 – однополюсное УЗИП класса испытаний II на основе оксидно-цинкового варистора.

Устройство В-ТС2 230М С, ТУ 3428-002-79740390-2007 соответствуют УЗИП класса испытаний II, согласно ГОСТ IEC 61643-11. Устанавливается в пределах 1 - 2 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначено для защиты оборудования в низковольтных силовых распределительных системах до 1000 В и постоянного тока до 1500 В от импульсных перенапряжений источниками которых являются коммутации индуктивных и емкостных нагрузок, короткие замыкания в распределительных электрических сетях высокого и низкого напряжения.УЗИП класса испытаний II также используются в качестве второй ступени защиты электрооборудования от импульсных перенапряжений вызванных ударами молнии в систему молниезащиты объекта или линию электропередач.

Основные особенности

• Предназначено для защиты фазных проводников L/N, L/PEN, L/PE в системах переменного тока и полюсов L-/L+, L+/PE, L-/PE постоянного тока.
• Состоит из сменного варисторного модуля и базы для подключения к сети и креплению к DIN-рейке 35 мм.
• Способно отводить импульсы тока I_max(8/20) = 40 кА.
• Выпускается на номинальное напряжение системы U_о = 230/300 В AC/DC.
• Обеспечивает уровень напряжения защиты при I_n U_p>1.3 кВ.
• Применяется в сетях переменного и постоянного тока с системами заземления типа TNC, TN-S, TT и IT.
• Визуальный контроль рабочего состояния УЗИП проводится с помощью индикатора расположенного на варисторном модуле. В исправном состоянии индикатор имеет зеленый цвет, в аварийном - красный.
• Для удаленного контроля В-ТС2 230М С дополнительно cнабжено “сухими” контактами дистанционной сигнализации.

Структура наименования В-ТС2 М 230 С, ТУ 3428-002-79740390-2007:

• В-ТС - УЗИП серии БЛИЦ ТС производства АО "Хакель"
• 2 - класс испытаний
• М - корпус со сменными модулями;
• 230 - номинальное рабочее напряжение системы, U_о AC
• С - наличие дистанционной сигнализации рабочего состояния
• ТУ 3428-002-79740390-2007 - номер ТУ.

Пример

В-ТС2 М 275 С - однополюсное УЗИП серии БЛИЦ Т производства АО "Хакель" для защиты оборудования распределительных сетей до 1000 В, класса испытаний II в соответствии с ГОСТ IEC 61643-11 U_о = 230 В АС. Для удаленного контроля рабочего состояния УЗИП дополнительно cнабжено “сухими” контактами дистанционной сигнализации. Выпускается по ТУ 3428-002-79740390-2007.

Теория и особенности применения: в сетях переменного тока 230 В для отключения токов короткого замыкания при повреждении УЗИП рекомендуется использовать устройство безопасного отключения К2Р РТ2 30/1 С (№Р200 030) вместо защитных предохранителей.
