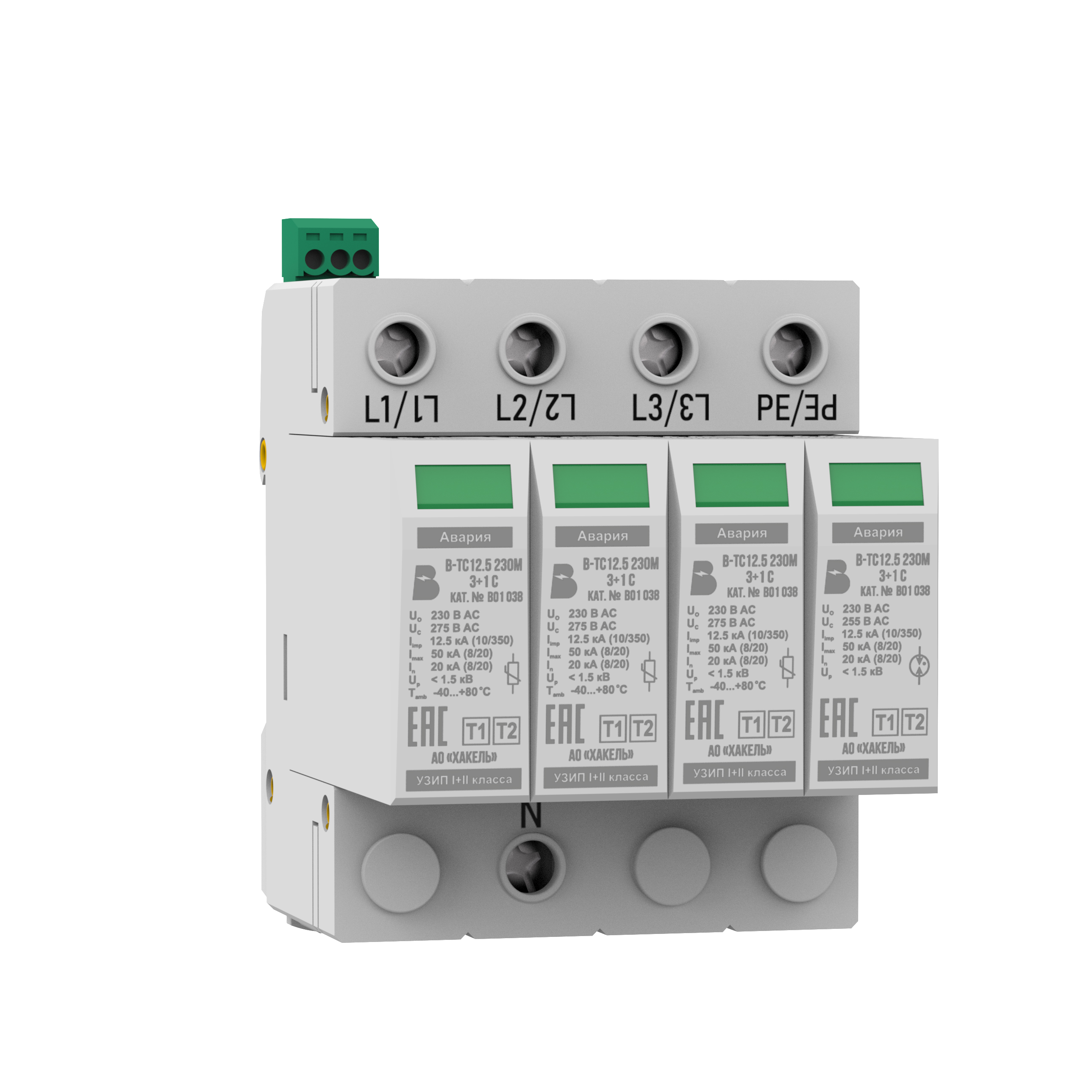

В-TС12.5 230М 3+1 С, ТУ 3428-002-79740390-2007 - четырехполюсное УЗИП класса испытаний I+II на основе оксидно-цинковых варисторов и газонаполненного разрядника.

Уcтройство В-TС12.5 230М 3+1 С, ТУ 3428-002-79740390-2007 по способности выдерживать токовые нагрузки соответствует УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11, а по ограничению переходных напряжений допустимых для оборудования U_p – УЗИП класса испытаний II. Устанавливается в пределах 0_А(В) - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначено для защиты оборудования в низковольтных силовых распределительных системах до 1000 В при воздушном или кабельном вводе электропитания.

Основные особенности

• Компактное и экономичное решение, исключающее необходимость применять импульсные разделительные дроссели между I и II ступенями защиты.
• Предназначено для защиты фазных и нулевого проводников от противофазных (поперечных) перенапряжений в цепях L/N, N/PE в системах переменного тока.
• Состоит из сменных варисторных модулей, модуля с разрядником и базы для подключения к сети и креплению к DIN-рейке 35 мм.
• Выпускается на максимальное длительное рабочее напряжение U_c = 275 В AC.
• Способно отводить импульсы тока I_imp(10/350) = 12.5 кА.
• Обеспечивает уровень напряжения защиты при I_imp(10/350) U_p>1.5 кВ.
• Применяется в сетях с системами заземления типа TN-S и TT.
• Визуальный контроль рабочего состояния УЗИП проводится с помощью индикаторов расположенных на варисторных модулях. В рабочем состоянии индикатор имеет зелёный цвет, в аварийном - красный
• Для удаленного контроля В-T12.5 М 275/3+1 С дополнительно cнабжено “сухими” контактами дистанционной сигнализации.

Структура наименования В-TС12.5 230М 3+1 С, ТУ 3428-002-79740390-2007:

• В-TС - УЗИП серии БЛИЦ производства АО "Хакель"
• 12.5 - импульсный ток I_{imp(L/N)(10/350);} 230 - номинальное рабочее напряжение системы, U_c AC
• M - корпус со сменным модулем
• 1+1 - количество полюсов и схема подключения УЗИП
• C - наличие дистанционной сигнализации рабочего состояния
• ТУ 3428-002-79740390-2007 - номер ТУ.

Пример

В-TС12.5 230М 3+1 С, ТУ 3428-002-79740390-2007 - четырехполюсное УЗИП комбинированного типа серии БЛИЦ производства АО "Хакель" для защиты оборудования распределительных сетей до 1000 В, класса испытаний I+II в соответствии с ГОСТ IEC 61643-11 I_imp(10/350) = 12.5 кА, U_c = 275 В АС. Для удаленного контроля рабочего состояния УЗИП снабжено “сухим” контактом дистанционной сигнализации. Выпускается по ТУ 3428-002-79740390-2007.
