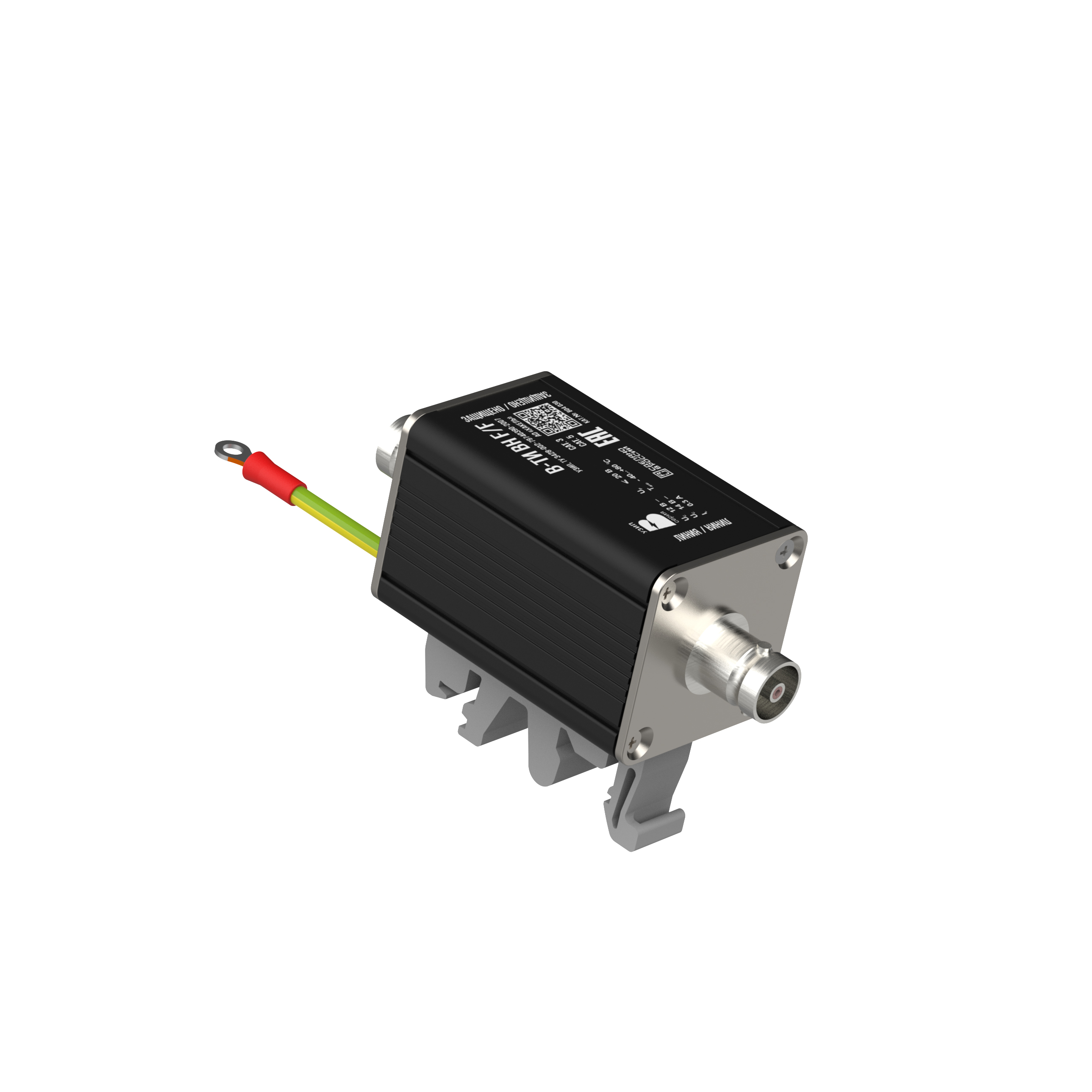

УЗИП В-ТИ ВН F/F, ТУ 3428-002-79740390-2007 предназначено для защиты видеооборудования по коаксиальным линиям 50/75 Ом от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 0_B - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010. УЗИП В-ТИ ВН F/F, ТУ 3428-002-79740390-2007 выполнено в корпусе из алюминиевого профиля с пластиковым замком для крепления на рейку DIN 35мм

Основные особенности

• Предназначено для защиты видеооборудования по одной коаксиальной линии с волновым сопротивлением Z = 50/75 Ом
• Схема защиты двухступенчатая
• Первая ступень защиты выполнена на одном трехэлектродном газонаполненном разряднике с I_n(8/20) = 10 кА в цепях Линия-Линия-РЕ
• Вторая ступень защиты мостовая, выполнена на TVS-диодах с Р_ppm = 1500 Вт
• Согласующие элементы - два сопротивления
• Выпускается на номинальное рабочее напряжение U_o = 12 В DC номинальный ток I_L = 300 мА
• Монтаж на рейку DIN 35 мм, подключение с помощью разъемов типа BNC F/F разъёмов
• Корпус устройства и экраны разъёмов соединены с контактом защитного заземления через элементы защиты
• Для заземления устройства из корпуса выведен проводник длиной 160 мм с клеммным наконечником под винт М3.

Структура В-ТИ ВН F/F, ТУ 3428-002-79740390-2007

• В-ТИ - линейка УЗИП для защиты информационных цепей
• ВН - серия устройств для защиты систем видеонаблюдения
• B F/F - тип разъема BNC
• ТУ 3428-002-79740390-2007 - номер ТУ.

Пример

В-ТИ ВН F/F, ТУ 3428-002-79740390-2007 - УЗИП производства АО «Хакель» для защиты видеооборудования по коаксиальным линиям в соответствии с ГОСТ IEC 61643-21, в корпусе из алюминиевого профиля, количество защищаемых линий - 1, тип разъема BNC F/F. Выпускается по ТУ 3428-002-79740390-2007.

Теория и особенности применения: выпускается взамен устройств предыдущего поколения №403 017 H30 (6, 75, FF), №403 017 H30 (6, 75, FF) (LT), №403 117 H40 (6,75,F/F), №403 133 H40-L (6,75,F/F), №403 125 H40 (12,75,F/F), №400 920 ГИВ1 6/50/FF, №400 921 ГИВ1 6/75/FF, №400 924 ГИВ1 12/50/FF, №400 925 ГИВ1 12/75/FF (LT), №400 922 ГИВ1 6/50/FF (LT), №400 923 ГИВ1 6/75/FF (LT), №400 928 ГИВ1 12/50/FF (LT), №400 929 ГИВ1 12/75/FF (LT). При проектировании трасс прокладки кабелей к защищаемому оборудованию необходимо избегать совместных параллельных пробегов защищенного и незащищенного участков кабеля, а также защищенного кабеля и заземляющего проводника. УЗИП рекомендуется размещать возле защищаемого оборудования. Подключение УЗИП к шине заземления осуществляется с помощью заземляющего проводника.
