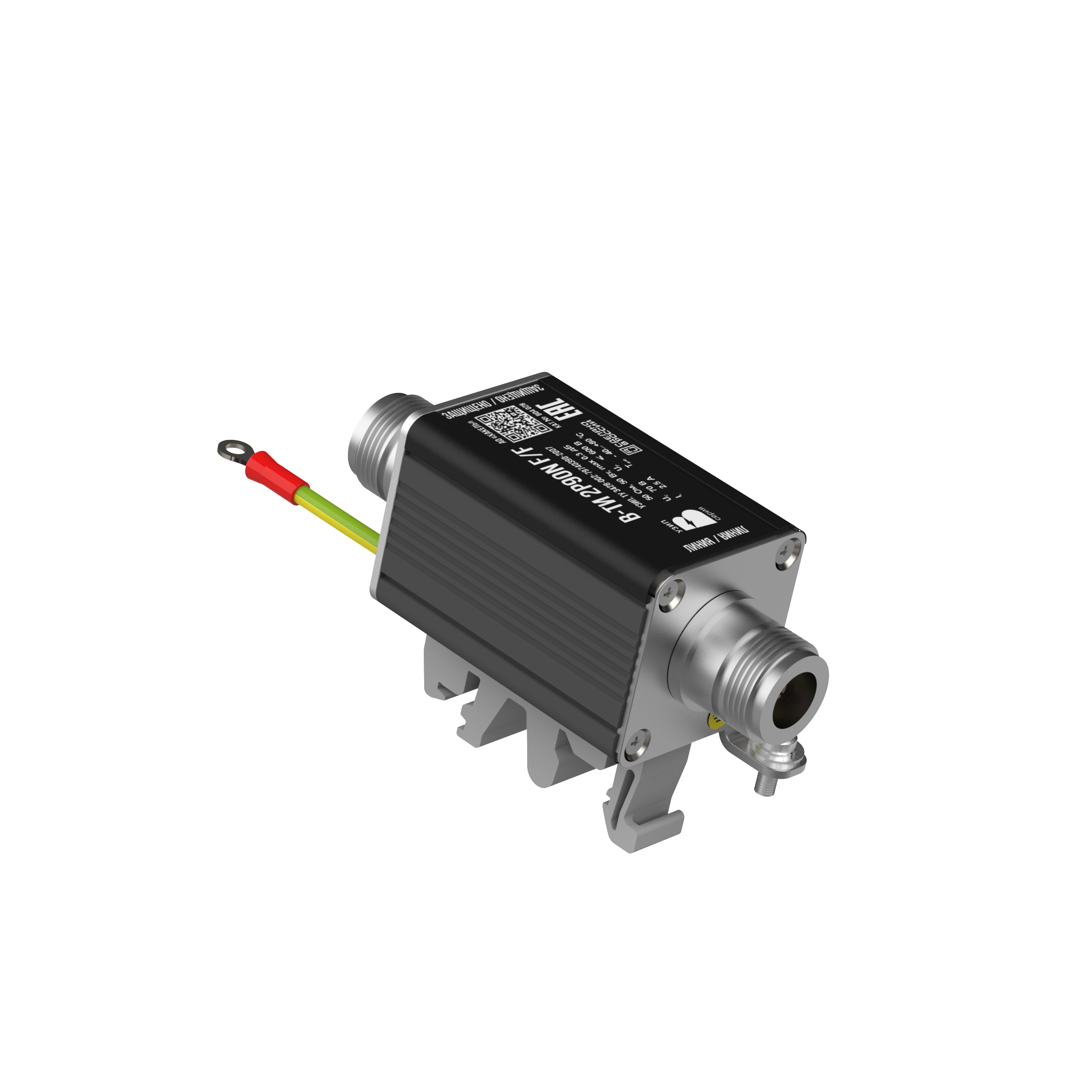

В-ТИ 2Р90N F/F - устройство защитное КИТСО
УЗИП В-ТИ 2P90N F/F, ТУ 3428-002-79740390-2007 предназначено для защиты антенных входов радио и телевизионного оборудования от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 0A(B) - 1 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010. УЗИП В-ТИ 2P90N F/F, ТУ 3428-002-79740390-2007 выполнено в корпусе из алюминиевого профиля
Основные особенности
- Предназначено для защиты антенных входов радио и телевизионного оборудования по одной коаксиальной линии
- Диапазон рабочих частот 0÷2.15 ГГц, волновое сопротивление Z = 50 Ом
- Схема защиты одноступенчатая
- В качестве защитных элементов используются два газонаполненных разрядников (Жила Экран, Экран PE)
- Выпускается на максимальное длительное рабочее напряжение Uc = 50/70 В AC/DC, номинальный ток IL = 2.5 А
- Монтаж на рейку DIN 35 мм, подключение с помощью разъемов типа N Female/Female
- Корпус устройства и экраны разъёмов соединены с контактом защитного заземления через элементы защиты
Особенностью устройства является возможность выбора заземления УЗИП через две разные точки (в итоге выбирается один вариант), что позволяет выбрать способ заземления экрана коаксиального кабеля напрямую или через газонаполненный разрядник, что позволяет в нормальном режиме (отсутствие импульса со стороны линии) гальванически развязать экран с землёй PE)
1) через винт заземления МЗ на торцевой выступающей части корпуса (PE1 на схеме и внешнем виде УЗИП) - заземление экрана кабеля напрямую
2) через выведенный с тыльной стороны УЗИП проводник с клеммным наконечником под винт МЗ (PE2 на схеме и внешнем виде УЗИП) - заземление экрана через газонаполненный разрядник
Структура В-ТИ 2P90N F/F, ТУ 3428-002-79740390-2007
- В-ТИ - линейка УЗИП для защиты информационных цепей
- 2Р - серия устройств с двумя разрядниками
- 90 - cтатическое напряжение пробоя разрядника (при ΔU/Δt=100 В/с), В N F/F - тип разъема N
- ТУ 3428-002-79740390-2007 - номер ТУ.
Пример
В-ТИ 2P90N F/F, ТУ 3428-002-79740390-2007 - УЗИП производства АО «Хакель» для защиты оборудования по коаксиальным линиям в соответствии с ГОСТ IEC 61643-21, в корпусе из алюминиевого профиля, навесной монтаж, количество защищаемых линий - 1, статическое напряжение пробоя разрядника 90 В при ΔU/Δt = 100 В/с, тип разъема N F/F. Выпускается по ТУ 3428-002-79740390-2007.
