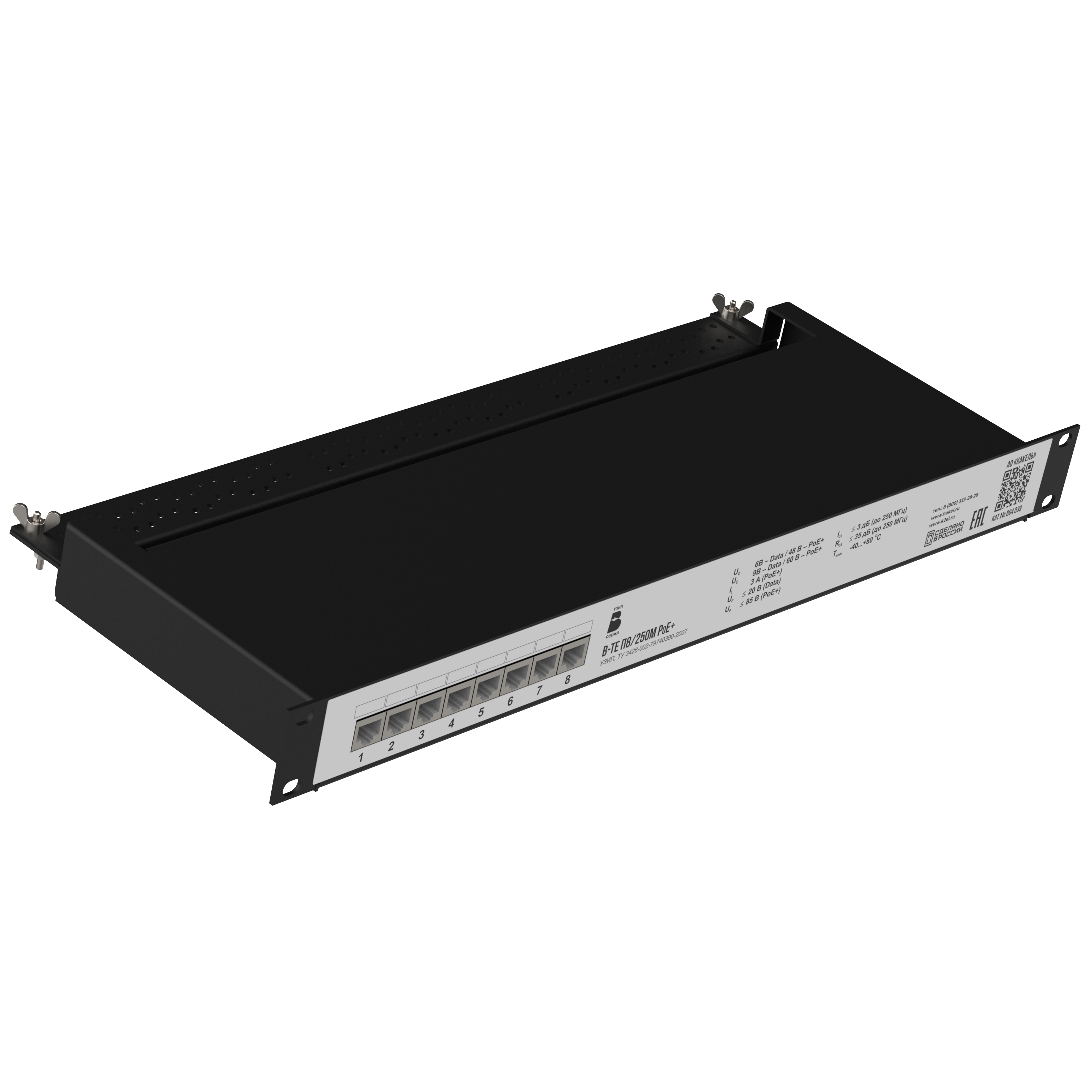

Устройство УЗИП В-ТЕ П8/250М PoE+, ТУ 3428-002-79740390-2007 предназначено для защиты от импульсных перенапряжений оборудования, структурированных кабельных систем (СКС) категорий Cat.5e и Cat.6 с интерфейсами стандартов Ethernet - 1000DASE-T (IEEE 802.3ab-1999) и 10GBASE-T (IEEE 802.3an-2006), расположенного в 19-ти дюймовой стойке. Устройства поддерживают передачу питания поверх данных PoT+, PoE++ (4PPoE) в соответствии с рекомендациями IEEE 802.3af-2003, 802.3at-2009 и 802/3bt-2018. В-ТЕ П8/250М PoE+, ТУ 3428-002-79740390-2007 - восьмипортовое УЗИП оборудования СКС категорий Cat.5е и Cat.6 с интерфейсами Ethernet стандартов 100BASE-TX, 1000BASE-T (IEEE802.3ab-1999) с поддержкой передачи питания поверх данных (ISO/IEC 11801:2010, TIA/EIA-568Bс)

Основные особенности

• Предназначено для защиты 8-го портов сетевого оборудования категории Cat.5е и Cat.6 с поддержкой передачи питания
• Монтаж осуществляется в разрыв защищаемой линии, подключение с помощью разъёмов 8Р8С (RJ45)
• Схема защиты одноступенчатая
• Защита проводников пар передачи данных и пар питания между собой выполнена на тиристорах, между проводниками и землёй - на газонаполненных разрядниках
• Выпускается на номинальное рабочее напряжение Uo = ±48 В номинальный ток IL = 3 А
• Способно пропускать импульсный ток Iimp(10/350) = 1 кА
• Скорость передачи данных до 1/10 Гбит/с
• Выполнено в стальном корпусе в виде панели высотой 1U для установки в 19-ти дюймовую стойку
• Экраны разъёмов соединены с контактом защитного заземления
• Подключение к шине заземления осуществляется проводником сечением 4 мм² через штатный крепёж, обозначенный на корпусе специальным знаком
• При затяжке заземляющего проводника контргайками на шпильке необходимо использовать два гаечных ключа.

Структура наименования В-ТЕ П8/250М PoE+, ТУ 3428-002-79740390-2007

• В-ТЕ - серия УЗИП для защиты оборудования подключенного по цепи Ethernet
• П - корпус из стали для установки в 19-ти дюймовую стойку
• 8 - количество защищаемых портов
• 250М - скорость передачи данных на одну пару
• PoE+ - с поддержкой передачи питания поверх данных
• ТУ 3428-002-79740390-2007 - номер ТУ.

Пример

В-ТЕ П8/250М PoE+, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты оборудования категорий Cat.5е и Cat.6 с интерфейсом Ethernet с поддержкой передачи питания поверх данных, размещено в корпусе для установки в 19-ти дюймовую стойку, количество защищаемых портов - 8, Uo = ±48 В DC. IL = 3 А. Выпускается по ТУ 3428-002-79740390-2007.

Теория и особенности применения: Совместимость с сетевыми стандартами 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 2.5GBASE-T, 5GBASE-T, 10GBASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive. Устройство поддерживает передачу питания поверх данных со схемами подачи питания А и В PoE IEEE 802.3af-2003, PoE+ IEEE 802.3at-2009, PoE++ (4PPoE) IEEE 802.3bt-2018.
