Устройство В-ТЕ АM1/250М РоЕ+, ТУ 3428-002-79740390-2007 предназначено для защиты от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) оборудования структурированных кабельных сетей категорий Cat.5е и Cat.6 с интерфейсами Ethernet стандартов 1000BASE-T (IEEE 802.3ab-1999) и 10GBASE-T (IEEE 802.3an-2006) с поддержкой передачи питания поверх данных (ISO/IEC 11801:2010, TIA/EIA-568Bс) в пределах 0_B - 2 зон молниезащиты (в соответствии с «Инструкцией по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» СО–153-34.21.122-2003 и ГОСТ Р МЭК 62305-1).

УЗИП В-ТЕ АM1/250М РоЕ, ТУ 3428-002-79740390-2007 - однопортовое УЗИП оборудования ЛВС категории Cat.5е и Cat.6 с интерфейсами Ethernet стандартов 100BASE-TX, 1000BASE-T (IEEE 802.3ab-1999) с поддержкой передачи питания поверх данных (ISO/IEC 11801:2010, TIA/EIA-568Bс)

Основные особенности

• Предназначено для защиты сетевого оборудования категории Cat.5е и Cat.6 с поддержкой передачи питания
• Устанавливается в помещениях, шкафах, контейнерах, стойках
• Возможна установка вне помещений в местах, защищенных от осадков месте (монтажные коробки, кабель каналы, лотки и т.п.)
• Выпускаются на номинальное рабочее напряжение U_о= 48 B DC номинальный ток I_L= 3А
• Способно пропускать импульсный ток I_imp(10/350) = 1 кА
• Защита проводников пар передачи данных между собой выполнена на тиристорах, между проводниками и землёй на газонаполненных разрядниках
• Выполнено в алюминиевом корпусе с двумя внешними выступами для возможности крепления на монтажной панели (плоскости)
• Монтаж осуществляется в разрыв защищаемой линии, подключение с помощью разъёмов 8Р8С (RJ45)
• Корпус устройства и экраны разъёмов соединены с контактом защитного заземления
• Проводник защитного заземления сечением 1,5–2,5 мм² подключается к корпусу с помощью винта М3 и кабельного наконечника.

Структура наименования В-ТЕ АM1/250М РоЕ, ТУ 3428-002-79740390-2007

• В-ТЕ - серия УЗИП для защиты оборудования подключенного по цепи Ethernet
• АМ - корпус из экструдированного алюминия с двумя внешними выступами для возможности крепления на монтажной панели (плоскости)
• 1 - количество защищаемых портов
• 250М - скорость передачи данных на одну пару
• PoE+ - с поддержкой передачи питания поверх данных
• ТУ 3428-002-79740390-2007 - номер ТУ.

Пример

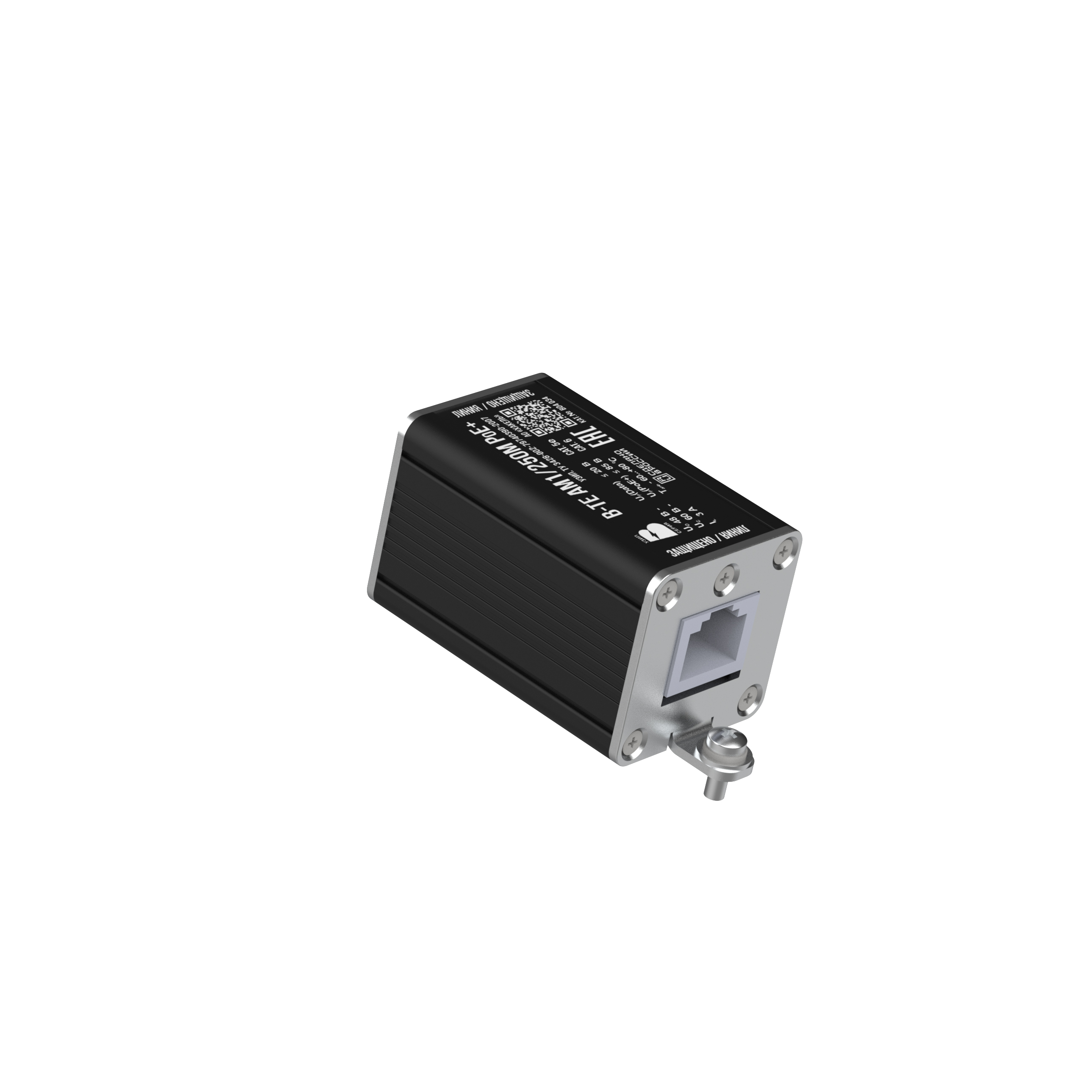

В-ТЕ АM1/250М РоЕ+, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты оборудования категорий Cat.5е и Cat.6 с интерфейсом Ethernet с поддержкой передачи питания поверх данных, размещено в корпусе с двумя внешними выступами для возможности крепления на монтажной панели (плоскости), количество защищаемых портов - 1, U_o = ±48 В DC. I_L = 3 А. Выпускается по ТУ 3428-002-79740390-2007.

Теория и особенности применения: Совместимость с сетевыми стандартами 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 2.5GBASE-T, 5GBASE-T, 10GBASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive. Устройство поддерживает передачу питания поверх данных со схемами подачи питания А и В PoE IEEE 802.3af-2003, PoE+ IEEE 802.3at-2009, PoE++ (4PPoE) IEEE 802.3bt-2018. Выпускается взамен устройств предыдущего поколения ГИР 4/250М PoE+/П (№400 532).
