Устройство В-ТЕ 1/100М, ТУ 3428-002-79740390-2007 предназначено для защиты от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) оборудования локальных вычислительных сетей категорий Cat.3 и Cat.5 стандартов 10BASE-T, 100BASE-TX, 100BASE-T4. с поддержкой передачи питания поверх данных (ISO/IEC 11801:2010, TIA/EIA-568Bс) в пределах 0_B - 2 зон молниезащиты (в соответствии с «Инструкцией по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» СО–153-34.21.122-2003 и ГОСТ Р МЭК 62305-1).

УЗИП В-ТЕ 1/100М, ТУ 3428-002-79740390-2007 - однопортовое УЗИП оборудования ЛВС категории Cat.3 и Cat.5 с интерфейсами Ethernet стандартов 100BASE-TX, 1000BASE-T (IEEE 802.3ab-1999)

Основные особенности

• Предназначено для защиты сетевого оборудования категории Cat.3 и Cat.5
• Устанавливается в помещениях, шкафах, контейнерах, стойках
• Возможна установка вне помещений в местах, защищенных от осадков месте (монтажные коробки, кабель каналы, лотки и т.п.)
• Защита проводников пар передачи данных между собой и между парами выполнена на тиристорах, между проводниками и землёй - на газонаполненных разрядниках
• Выпускается на номинальное рабочее напряжение U_o = ±6 В номинальный ток I_L = 1.5 А
• Способно пропускать импульсный ток I_imp(10/350) = 1 кА

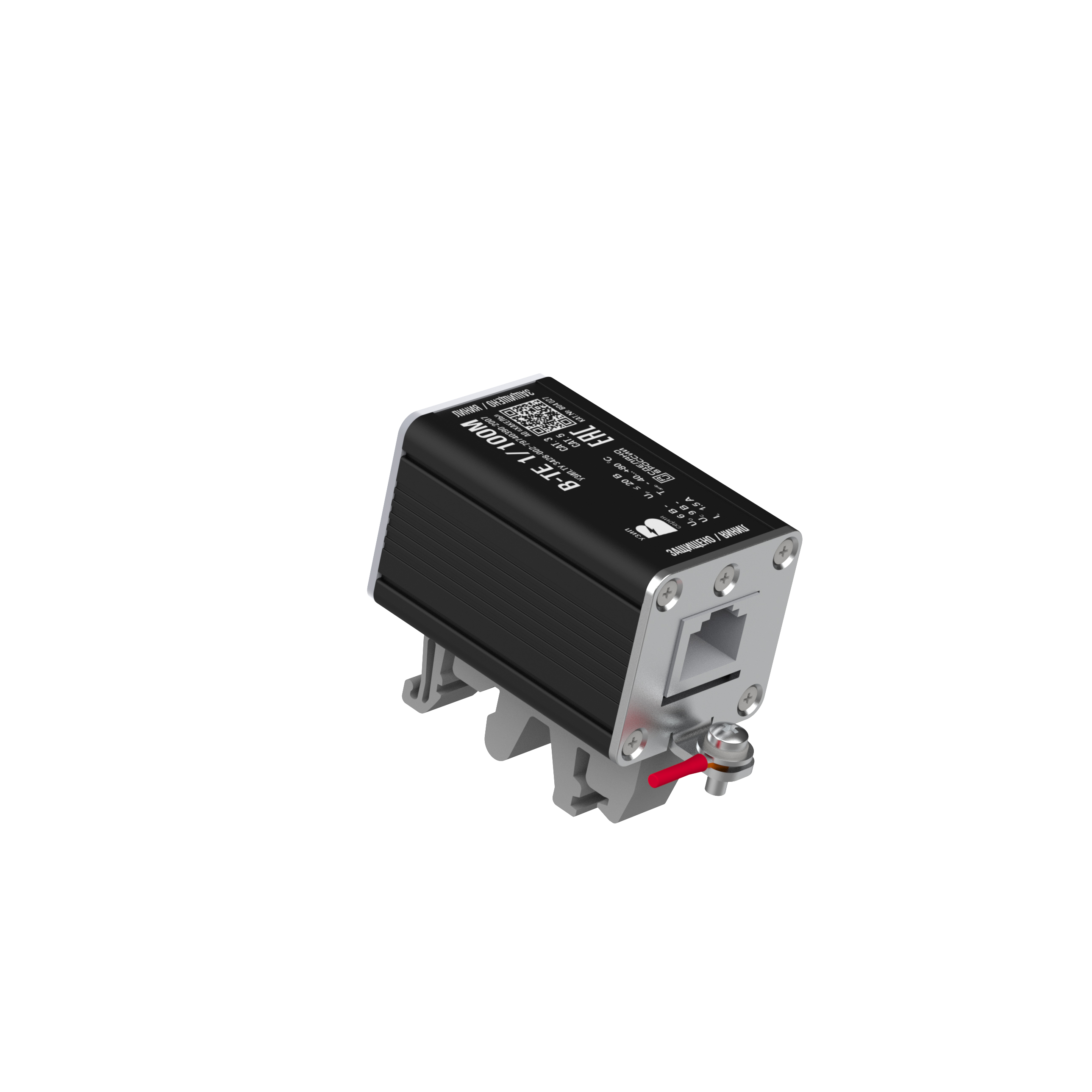

• Выполнено в алюминиевом корпусе с пластиковым замком для крепления на рейку DIN 35мм
• Монтаж осуществляется в разрыв защищаемой линии, подключение с помощью разъёмов 8Р8С (RJ45)
• Корпус устройства и экраны разъёмов соединены с контактом защитного заземления
• Проводник защитного заземления сечением 1,5–2,5 мм² подключается к корпусу с помощью крепёжного винта М3 и кабельного наконечника.

Структура наименования В-ТЕ 1/100М, ТУ 3428-002-79740390-2007

• В-ТЕ - серия УЗИП для защиты оборудования подключенного по цепи Ethernet
• 1 - количество защищаемых портов
• 100М - скорость передачи данных на одну пару
• ТУ 3428-002-79740390-2007 - номер ТУ.

Пример

В-ТЕ 1/100М, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты оборудования категорий Cat.3 и Cat.5, размещено в корпусе для крепления на DIN-рейку 35 мм, количество защищаемых портов - 1, U_o = 6 В DC. I_L = 1.5 А. Выпускается по ТУ 3428-002-79740390-2007.

Теория и особенности применения: Совместимость с сетевыми стандартами 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 2.5GBASE-T, 5GBASE-T, 10GBASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive. Устройство поддерживает передачу питания поверх данных со схемами подачи питания А и В PoE IEEE 802.3af-2003, PoE+ IEEE 802.3at-2009, PoE++ (4PPoE) IEEE 802.3bt-2018.
