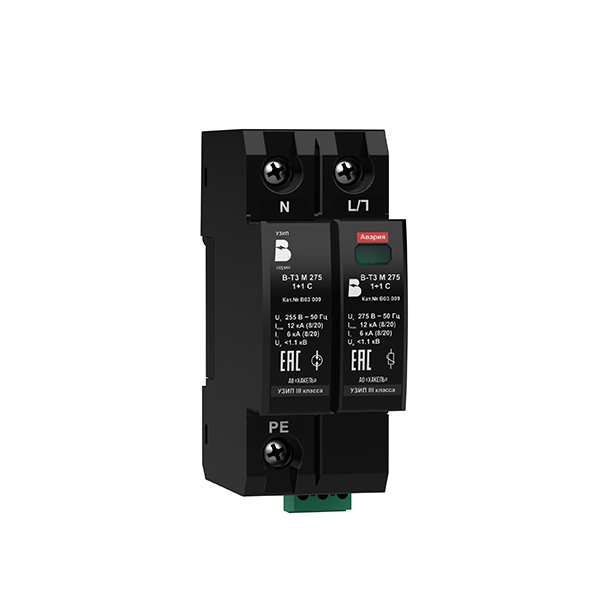

В-Т3 М 275/1+1 С, ТУ 3428-002-79740390-2007 - двухполюсное УЗИП класса испытаний III на основе оксидно-цинкового варистора и газонаполненного разрядника.

Устройство В-Т3 М 275/1+1 С, ТУ 3428-002-79740390-2007 соответствует УЗИП класса испытаний III и применяется в низковольтных электрических сетях на границе 2 - 3 зон молниезащиты в соответствии с «Инструкцией по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» СО–153-34.21.122-2003, ГОСТ Р 50571-4-44-2011, ГОСТ Р 50571.5.53-2013, ГОСТ IEC 61643-11-2013.

Основные особенности

• Предназначено для защиты фазного и нулевого проводников от противофазных (поперечных) перенапряжений в цепях L/N, N/PE в системах переменного тока
• Состоит из сменных варисторного модуля, модуля с разрядником и базы для подключения к DIN-рейке 35 мм
• Выпускается на максимальное длительное рабочее напряжение U_c = 275/350 В AC/DC
• Способно отводить импульсы тока I_max(8/20) = 12 кА
• Применяется в сетях с системами заземления типа TN-S и TT;
• Визуальный контроль рабочего состояния УЗИП проводится с помощью индикатора, расположенного на сменном варисторном модуле. В исправном состоянии индикатор имеет зеленый цвет, в аварийном - красный.
• Для удаленного контроля В-Т3 М 275/1+1 С снабжено “сухими” контактами дистанционной сигнализации.

Структура наименования В-Т3 М 275/1+1 С, ТУ 3428-002-79740390-2007:

• В-Т - УЗИП серии БЛИЦ Т производства АО "Хакель"
• 3 - класс испытаний;
• М - корпус со сменным варисторным модулем;
• 275 - максимальное длительное рабочее напряжение системы, U_c AC;
• 1+1 - количество полюсов и схема подключения УЗИП;
• С - наличие дистанционной сигнализации рабочего состояния
• ТУ 3428-002-79740390-2007-номер ТУ.

Пример

В-Т3 М 275/1+1 С, ТУ 3428-002-79740390-2007 - двухполюсное УЗИП комбинированного типа серии БЛИЦ производства АО "Хакель" для защиты оборудования распределительных сетей до 1000 В, класса испытаний III в соответствии с ГОСТ IEC 61643-11 U_c = 275 В АС. Для удаленного контроля рабочего состояния УЗИП снабжено “сухим” контактом дистанционной сигнализации. Выпускается по ТУ 3428-002-79740390-2007.

Теория и особенности применения: защищаемое оборудование рекомендуется размещать на расстоянии не более 5 м от УЗИП класса испытаний III; при измерениях, производимых на электроустановке, когда методикой измерений предусматриваются испытания высокими напряжениями (например, проверка сопротивления изоляции) необходимо отключать УЗИП от электроустановки. Несоблюдение этого правила приведет к искажению результатов измерения или в худшем случае к выходу из строя устройства.
