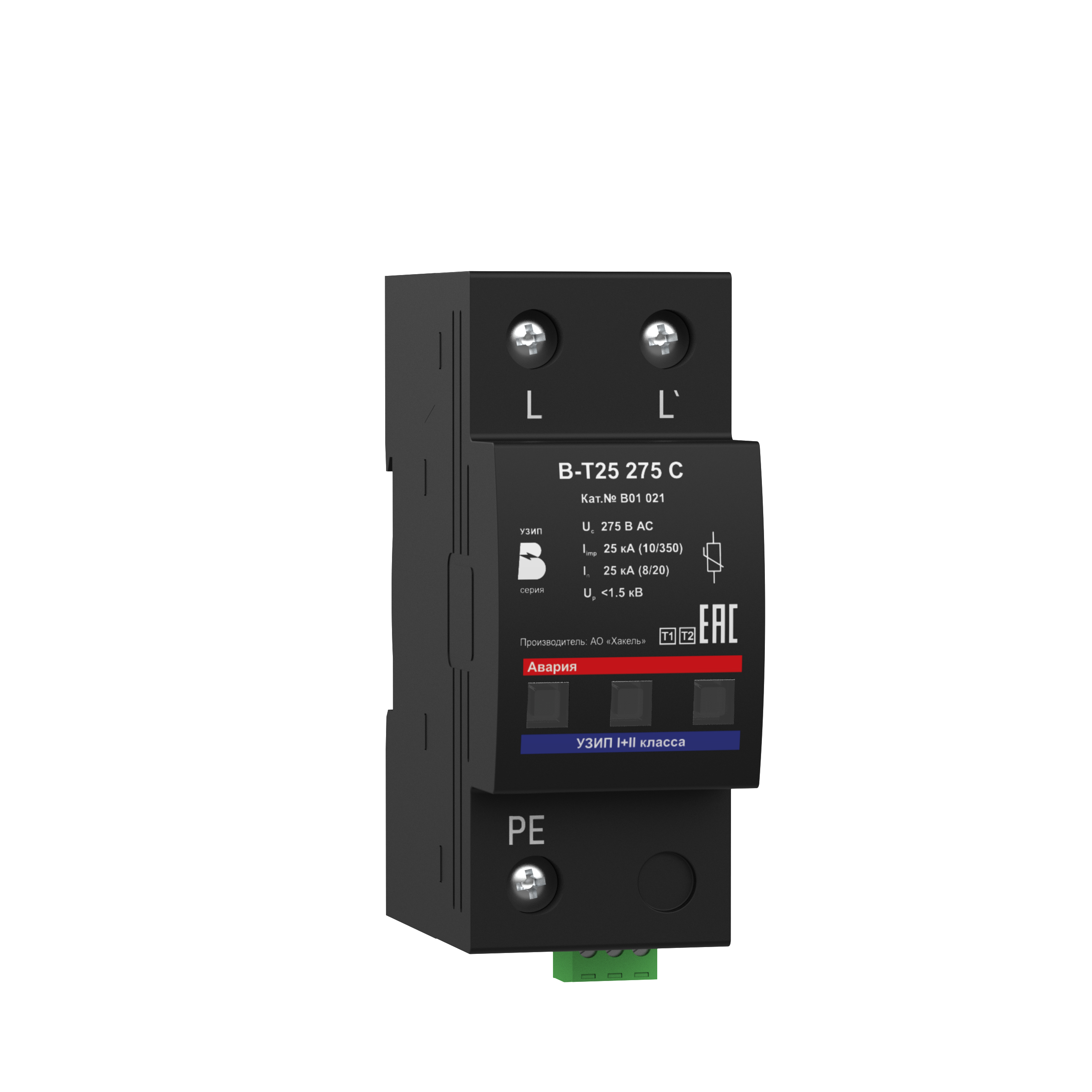

В-Т25 275 С - устройство защитное
B-T25 275 С, ТУ 3428-002-79740390-2007 – однополюсное УЗИП класса испытаний I+II на основе оксидно-цинковых варисторов.
Устройство B-T25 275 С, ТУ 3428-002-79740390-2007 по способности выдерживать токовые нагрузки соответствует УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11, а по ограничению переходных напряжений допустимых для оборудования Up – УЗИП класса испытаний II. Устанавливается в пределах 0А(В)- 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначено для защиты оборудования в низковольтных силовых распределительных системах до 1000 В при воздушном или кабельном вводе электропитания.
Основные особенности
- Компактное и экономичное решение, исключающее необходимость применять импульсные разделительные дроссели между I и II ступенями защиты.
- Предназначено для защиты фазных проводников L/N, L/PEN, L/PE в системах переменного тока и полюсов L-/L+, L+/PE, L-/PE постоянного тока.
- Моноблочный корпус для подключения к сети и креплению к DIN-рейке 35 мм.
- Выпускается на максимальное длительное рабочее напряжение Uc = 275 В AС.
- Способно отводить импульсы тока Iimp(10/350) = 25 кА.
- Обеспечивает уровень напряжения защиты при Iimp Up > 1.5 кВ.
- Варисторная секция снабжена терморасцепителем.
- Применяется в сетях с системами заземления типа TN-S, TN-C, TT и IT.
- Визуальный контроль рабочего состояния УЗИП проводится с помощью индикатора расположенного на корпусе. В исправном состоянии индикатор имеет зеленый цвет, в аварийном - красный.
- Для удаленного контроля B-T25 275 С дополнительно cнабжено “сухими” контактами дистанционной сигнализации.
Структура наименования B-T25 275 С, ТУ 3428-002-79740390-2007:
- В-T - УЗИП серии БЛИЦ производства АО "Хакель"
- 25 - импульсный ток, Iimp(10/350);
- 275 - максимальное длительное рабочее напряжение системы, Uc AC
- С - наличие дистанционной сигнализации рабочего состояния.
- ТУ 3428-002-79740390-2007 - номер ТУ.
Пример
В-T25 275 С, ТУ 3428-002-79740390-2007 - однополюсное УЗИП ограничивающего типа серии БЛИЦ производства АО "Хакель" для защиты оборудования распределительных сетей до 1000 В, класса испытаний I+II в соответствии с ГОСТ IEC 61643-11 Iimp(10/350) = 25 кА, Uc = 275 В АС. Для удаленного контроля рабочего состояния УЗИП снабжено “сухим” контактом дистанционной сигнализации. Выпускается по ТУ 3428-002-79740390-2007.
