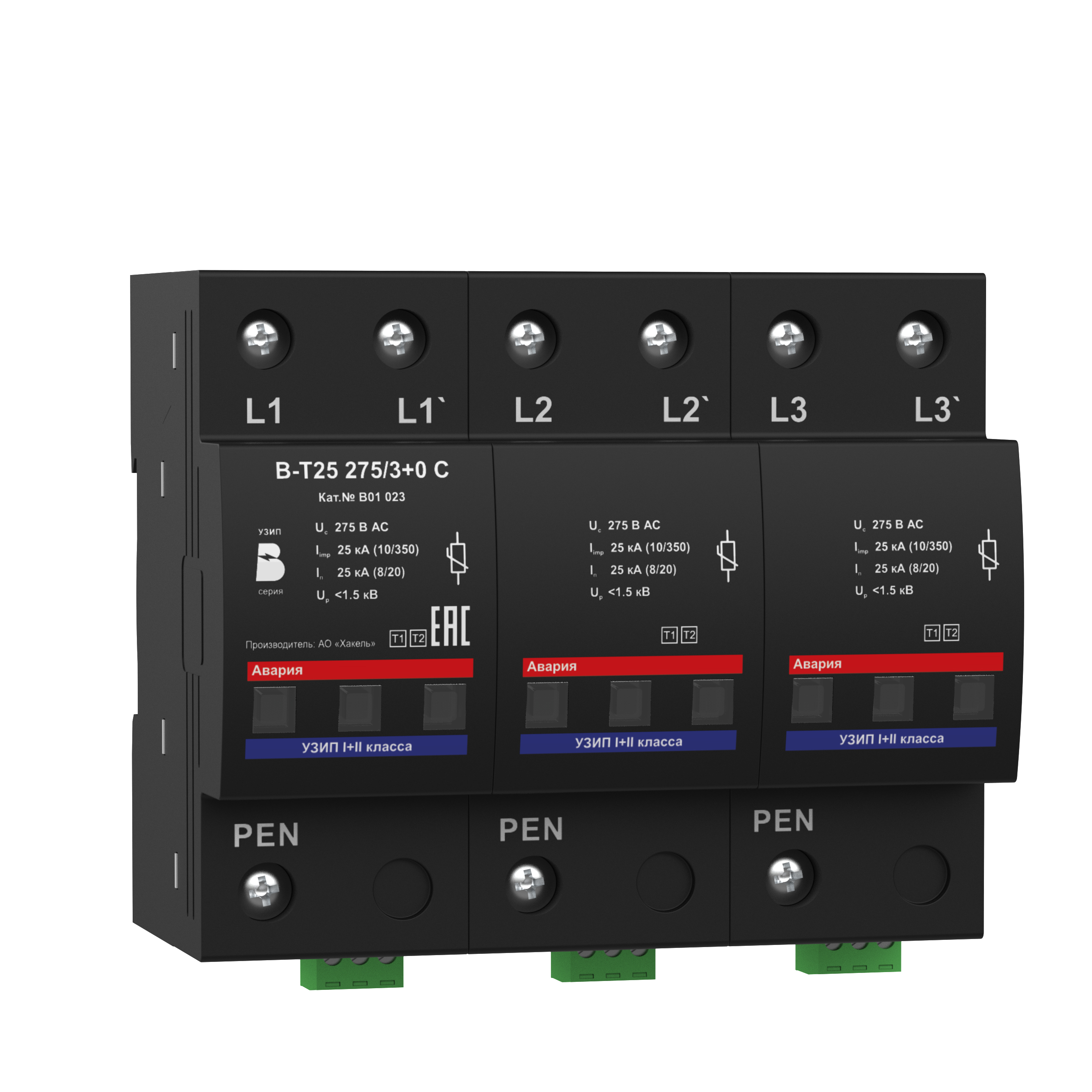

В-Т25 275/3+0 С, ТУ 3428-002-79740390-2007 – трёхполюсное УЗИП класса испытаний I+II на основе оксидно-цинковых варисторов.

Устройство В-Т25 275/3+0 С, ТУ 3428-002-79740390-2007 по способности выдерживать токовые нагрузки соответствует УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11, а по ограничению переходных напряжений допустимых для оборудования U_p – УЗИП класса испытаний II. Устанавливается в пределах 0_А(В)- 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначено для защиты оборудования в низковольтных силовых распределительных системах до 1000 В при воздушном или кабельном вводе электропитания.

Основные особенности

• Компактное и экономичное решение, исключающее необходимость применять импульсные разделительные дроссели между I и II ступенями защиты.
• Предназначено для защиты фазных проводников в цепях L/PEN в трёхфазных сетях переменного тока.
• Моноблочный корпус для подключения к сети и креплению к DIN-рейке 35 мм.
• Выпускается на максимальное длительное рабочее напряжение U_c = 275 В AС.
• Способно отводить импульсы тока I_imp(10/350) = 25 кА.
• Обеспечивает уровень напряжения защиты при I_imp(10/350) U_p>1.5 кВ.
• Варисторные секции снабжены терморасцепителями.
• Применяется в сетях с системами заземления типа TN-С.
• Визуальный контроль рабочего состояния УЗИП проводится с помощью индикатора расположенного на варисторных модулях. В исправном состоянии индикатор имеет зеленый цвет, в аварийном - красный.
• Для удаленного контроля В-Т25 М 275/3+0 С дополнительно cнабжено “сухими” контактами дистанционной сигнализации.

Структура наименования В-Т25 275/3+0 С, ТУ 3428-002-79740390-2007

• В-Т - УЗИП серии БЛИЦ производства АО "Хакель"
• 25 - импульсный ток, I_imp(10/350);
• 275 -максимальное длительное рабочее напряжение системы, U_c AC
• 3+0 - количество полюсов и схема подключения УЗИП
• С - наличие дистанционной сигнализации рабочего состояния
• ТУ 3428-002-79740390-2007 - номер ТУ.

Пример

В-Т25 275/3+0 С, ТУ 3428-002-79740390-2007 - трехполюсное УЗИП ограничивающего типа серии БЛИЦ производства АО "Хакель" для защиты оборудования распределительных сетей до 1000 В, класса испытаний I+II в соответствии с ГОСТ IEC 61643-11 I_imp(10/350) = 25 кА, U_c = 275 В АС. Для удаленного контроля рабочего состояния УЗИП снабжено “сухим” контактом дистанционной сигнализации. Выпускается по ТУ 3428-002-79740390-2007.
