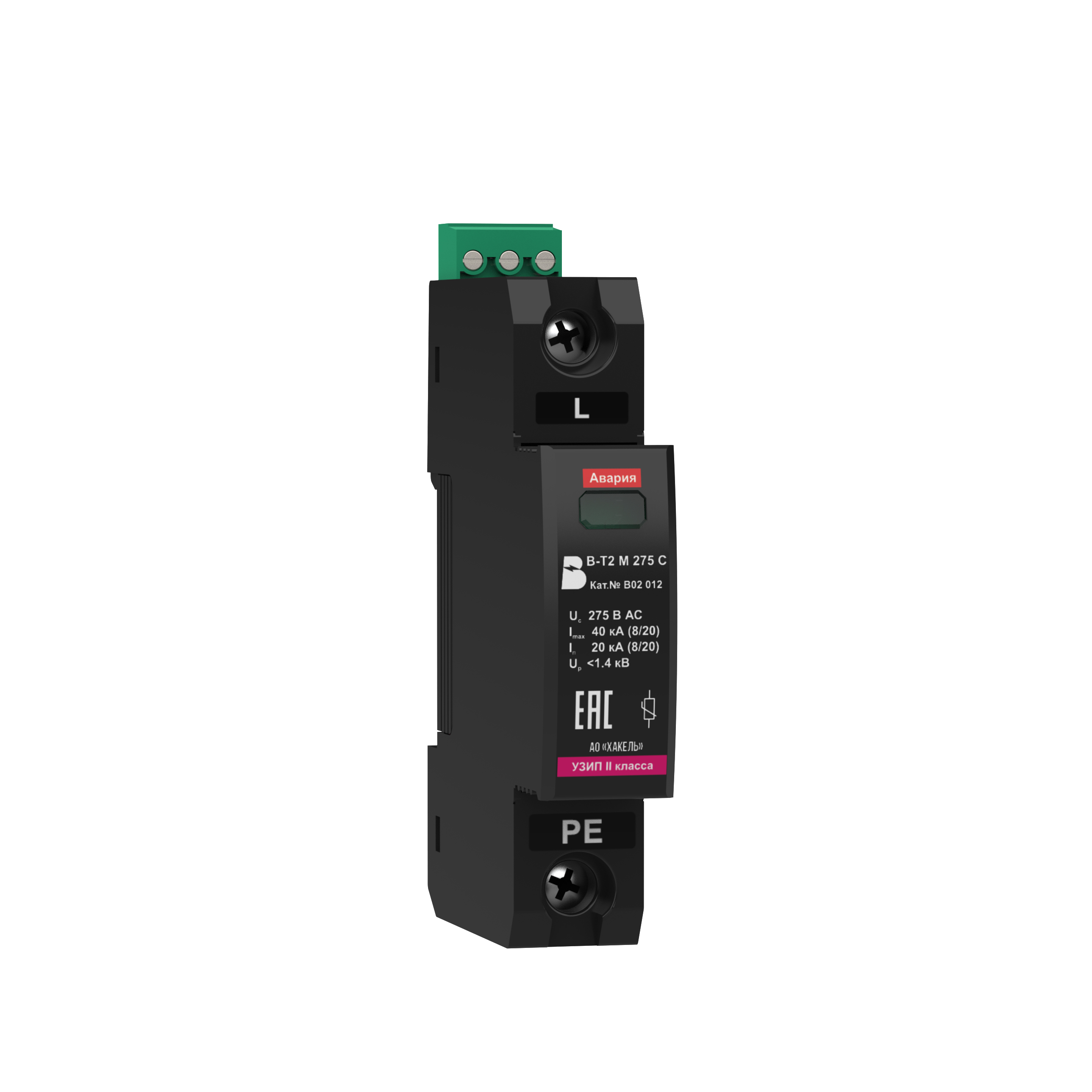

В-Т2 М 275 С, ТУ 3428-002-79740390-2007 – однополюсное УЗИП класса испытаний II на основе оксидно-цинкового варистора:

Устройство серии БЛИЦ Т В-Т2 М 275 С, ТУ 3428-002-79740390-2007 соответствует УЗИП класса испытаний II, согласно ГОСТ IEC 61643-11.Устанавливается в пределах 1 - 2 зон молниезащиты (в соответствии ГОСТ Р МЭК 62305-1 и CO-153-34.21.122-2003). Предназначено для защиты оборудования в низковольтных силовых распределительных системах до 1000 В от импульсных перенапряжений источниками которых являются коммутации индуктивных и емкостных нагрузок, короткие замыкания в распределительных электрических сетях высокого и низкого напряжения. УЗИП класса испытаний II также используются в качестве второй ступени защиты электрооборудования от импульсных перенапряжений вызванных ударами молнии в систему молниезащиты объекта или линию электропередач.

Основные особенности

• Предназначено для защиты фазного проводника от импульсных перенапряжений в цепях
• L/N, L/PEN в системах переменного/постоянноготока;
• Состоит из сменного варисторного модуля и базы для подключения к DIN-рейке 35 мм;
• Выпускается на максимальное длительное рабочее напряжение U_c= 275/350 В AC/DC;
• Способно отводить импульсы тока I_max(8/20) = 40 кА;
• Применяются в сетях с системами заземления типа TN-C, TN-S и TT;
• Для удаленного контроля В-Т2 М 275 С снабжено “сухими” контактами дистанционной сигнализации.
• Визуальный контроль рабочего состояния УЗИП проводится с помощью индикатора, расположенного на сменном варисторном модуле. В исправном состоянии индикатор имеет зеленый цвет, в аварийном - красный. Удалённый контроль осуществляется с помощью дистанционной сигнализации

переключением «сухого» безпотенциального контакта.

Структура наименования В-Т2 М 275 С, ТУ 3428-002-79740390-2007:

• В-Т - УЗИП серии БЛИЦ Т производства АО "Хакель"
• 2 - класс испытаний
• М - корпус со сменным варисторным модулем;
• 275 - максимальное длительное рабочее напряжение системы, U_c AC
• С - наличие дистанционной сигнализации рабочего состояния
• ТУ 3428-002-79740390-2007 - номер ТУ.

Пример

В-Т2 М 275 С - однополюсное УЗИП серии БЛИЦ Т производства АО "Хакель" для защиты оборудования распределительных сетей до 1000 В, класса испытаний II в соответствии с ГОСТ IEC 61643-11 U_c=275 В АС. Для удаленного контроля рабочего состояния УЗИП дополнительно cнабжено “сухими” контактами дистанционной сигнализации. Выпускается по ТУ 3428-002-79740390-2007.
