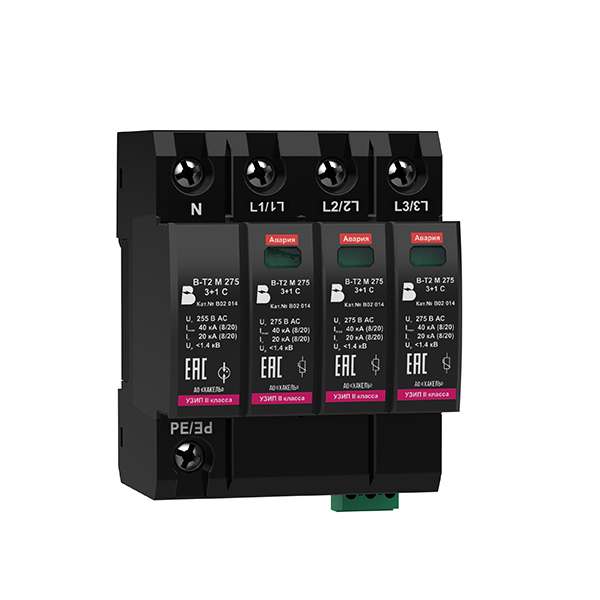

В-Т2 М 275/3+1 С, ТУ 3428-002-79740390-2007 – четырехполюсное УЗИП класса II на основе оксидно-цинковых варисторов и газонаполненного разрядника.

Устройство серии БЛИЦ Т В-Т2 М 275/3+1 С, ТУ 3428-002-79740390-2007 соответствует УЗИП класса испытаний II, согласно ГОСТ IEC 61643-11.Устанавливается в пределах 1 - 2 зон молниезащиты (в соответствии ГОСТ Р МЭК 62305-1 и CO-153-34.21.122-2003). Предназначено для защиты оборудования в низковольтных силовых распределительных системах до 1000 В от импульсных перенапряжений источниками которых являются коммутации индуктивных и емкостных нагрузок, короткие замыкания в распределительных электрических сетях высокого и низкого напряжения.УЗИП класса испытаний II также используются в качестве второй ступени защиты электрооборудования от импульсных перенапряжений вызванных ударами молнии в систему молниезащиты объекта или линию электропередач.

Основные особенности

• Предназначено для защиты фазных и нулевого проводников от противофазных (поперечных) перенапряжений в цепях
• L/N, N/PE в системах переменного тока;
• Состоит из трех сменных варисторных модулей, модуля с разрядником и базы для подключения к DIN-рейке 35 мм;
• Выпускается на максимальное длительное рабочее напряжение U_c=275 В AC;
• Способно отводить импульсы тока I_max(8/20) = 40 кА;
• Состоит из трех сменных варисторных модулей, модуля с разрядником и базы для подключения к DIN-рейке 35 мм;
• Применяются в сетях с системами заземления типа TN-S и TT;
• Для удаленного контроля В-Т2 М 275/3+1 С снабжено “сухими” контактами дистанционной сигнализации.
• Визуальный контроль рабочего состояния УЗИП проводится с помощью индикаторов, расположенных на сменных варисторных модулях. В исправном состоянии индикатор имеет зеленый цвет, в аварийном - красный. Удалённый контроль осуществляется с помощью дистанционной сигнализации

переключением «сухого» беспотенциального контакта.

Структура наименования В-Т2 М 275/3+1 С, ТУ 3428-002-79740390-2007:

• В-Т - УЗИП серии БЛИЦ Т производства АО "Хакель"
• 2 - класс испытаний
• М - корпус со сменными варисторными модулями и модулем с разрядником;
• 275 - максимальное длительное рабочее напряжение системы, U_c AC
• 3+1 - количество полюсов и схема подключения УЗИП
• С - наличие дистанционной сигнализации рабочего состояния
• ТУ 3428-002-79740390-2007 - номер ТУ.

Пример

В-Т2 М 275/3+1 С - четырехполюсное УЗИП комбинированного типа серии БЛИЦ Т производства АО "Хакель" для защиты оборудования распределительных сетей до 1000 В, класса испытаний II в соответствии с ГОСТ IEC 61643-11 U_c=275 В АС. Для удаленного контроля рабочего состояния УЗИП снабжено “сухим” контактом дистанционной сигнализации. Выпускается по ТУ 3428-002-79740390-2007.
