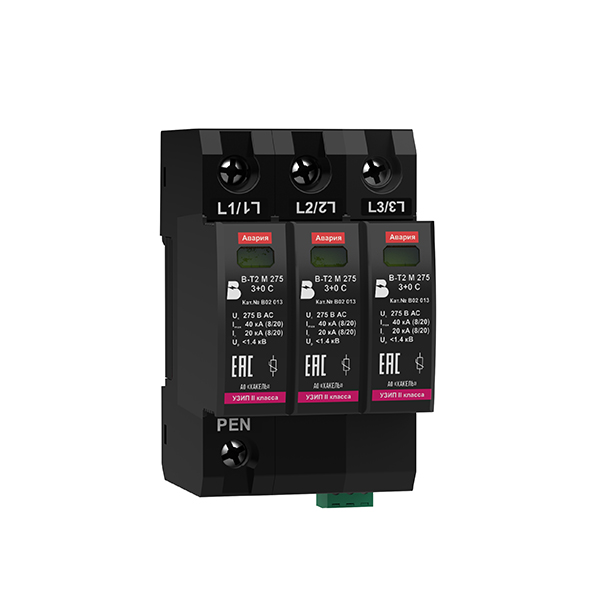

В-Т2 М 275/3+0 С - устройство защитное
В-Т2 М 275/3+0 С, ТУ 3428-002-79740390-2007 – трехполюсное УЗИП класса II ограничивающего типа создано на основе оксидно-цинковых варисторов.
Устройство серии БЛИЦ Т В-Т2 М 275/3+0 С, ТУ 3428-002-79740390-2007 соответствует УЗИП класса испытаний II, согласно ГОСТ IEC 61643-11. Устанавливается в пределах 1 - 2 зон молниезащиты (в соответствии ГОСТ Р МЭК 62305-1 и CO-153-34.21.122-2003). Предназначено для защиты оборудования в низковольтных силовых распределительных системах до 1000 В от импульсных перенапряжений источниками которых являются коммутации индуктивных и емкостных нагрузок, короткие замыкания в распределительных электрических сетях высокого и низкого напряжения. УЗИП класса испытаний II также используются в качестве второй ступени защиты электрооборудования от импульсных перенапряжений вызванных ударами молнии в систему молниезащиты объекта или линию электропередач.
Основные особенности
- Предназначено для защиты силовых цепей переменного тока при кабельном или воздушном вводе электропитания с системами заземления типа TN-C;
- Состоит из трех сменных варисторных модулей и базы для подключения к DIN-рейке 35 мм;
- Выпускается на максимальное длительное рабочее напряжение Uc = 275 В AC;
- Способно отводить импульсы тока Imax(8/20) = 40 кА;
- Для удаленного контроля В-Т2 М 275/3+0 С снабжено “сухими” контактами дистанционной сигнализации.
- Визуальный контроль рабочего состояния УЗИП проводится с помощью индикатора, расположенного на сменном варисторном модуле. В исправном состоянии индикатор имеет зеленый цвет, в аварийном - красный. Удалённый контроль осуществляется с помощью дистанционной сигнализации
переключением «сухого» безпотенциального контакта.
Структура наименования В-Т2 М 275/3+0 С, ТУ 3428-002-79740390-2007:
- В-Т - УЗИП серии БЛИЦ Т производства АО "Хакель"
- 2 - класс испытаний
- М - корпус со сменными варисторными модулями;
- 275 - максимальное длительное рабочее напряжение системы, Uc AC
- 3+0 - количество полюсов и схема подключения УЗИП
- С - наличие дистанционной сигнализации рабочего состояния
- ТУ 3428-002-79740390-2007 - номер ТУ.
Пример
В-Т2 М 275/3+0 С - трехполюсное УЗИП ограничивающего типа серии БЛИЦ Т производства АО "Хакель" для защитыоборудования распределительных сетей до 1000 В, класса испытаний II в соответствии с ГОСТ IEC 61643-11 Uc=275 В АС. Для удаленного контроля рабочего состояния УЗИП снабжено “сухим” контактом дистанционной сигнализации. Выпускается по ТУ 3428-002-79740390-2007.
