Устройство защиты В-НВ3 1/24UC, ТУ 3428-002-79740390-2007 соответствует УЗИП класса испытаний III и применяется в низковольтных электрических сетях на границе 2 - 3 зон молниезащиты в соответствии с «Инструкцией по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» СО–153-34.21.122-2003, ГОСТ Р 50571-4-44-2011, ГОСТ Р 50571.5.53-2013, ГОСТ IEC 61643-11-2013 непосредственно вблизи защищаемого оборудования КИТСО.

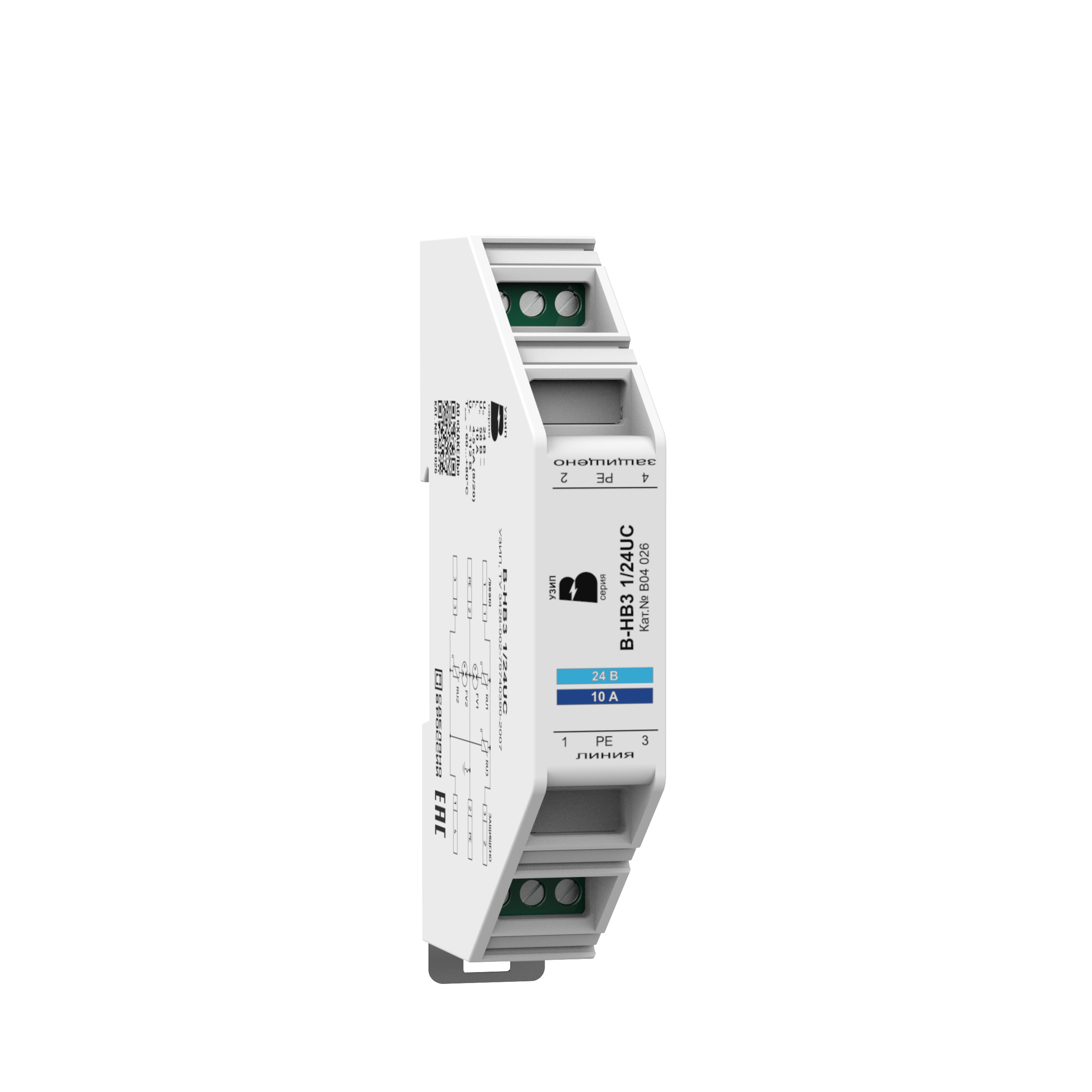

В-НВ3 1/24UC, ТУ 3428-002-79740390-2007 - двухполюсное УЗИП комбинированного типа

Основные особенности

• Предназначено для защиты конечных потребителей от остаточных бросков импульсных перенапряжений
• Применяется в сетях с системами заземления типа TN-C, TN-S
• Размещено в корпусе для установки на DIN-рейку 35 мм, подключение с помощью винтовых клемм 0.25÷4.0 мм²
• Количество защищаемых пар проводников - 1
• УЗИП выполнено по схеме «треугольник» с использованием последовательно соединенных варисторов и разрядников в цепях L/PE, N/PE, а также варистора в цепи L/N
• Выпускается на номинальное рабочее напряжение U_о = 24 B UC номинальный ток I_L = 10 А
• Способно пропускать номинальный разрядный ток I_n(8/20) = 6.5 кА
• Дополнительный контакт для заземления на DIN-рейку
• Возможность маркировки всех клемм плоскими планками (шильдами) типа Zack модели ZB и ZBF или их аналогами.

Структура наименования В-НВ3 1/24U, ТУ 3428-002-79740390-2007

• В-НВ3 - серия УЗИП для защиты оборудования распределительных сетей до 1000 В класса испытаний III комбинированного типа со схемой «треугольник»
• 1 - количество защищаемых пар проводников
• 24 - номинальное рабочее напряжение U_o, В AC/DC
• ТУ 3428-002-79740390-2007 - номер ТУ.

Пример

В-НВ3 1/24U, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты оборудования распределительных сетей до 1000 В комбинированного типа, УЗИП класса испытаний III в соответствии с ГОСТ IEC 61643-11, количество защищаемых пар проводников - 1, U_о = 24 В АС/DC. Выпускается по ТУ 3428-002-79740390-2007.

Теория и особенности применения: защищаемое оборудование рекомендуется размещать на расстоянии не более 5 м от УЗИП класса испытаний III при измерениях, производимых на электроустановке, когда методикой измерений предусматриваются испытания высокими напряжениями (например, проверка сопротивления изоляции) необходимо отключать УЗИП от электроустановки. Несоблюдение этого правила приведет к искажению результатов измерения или в худшем случае к выходу из устройства строя.
