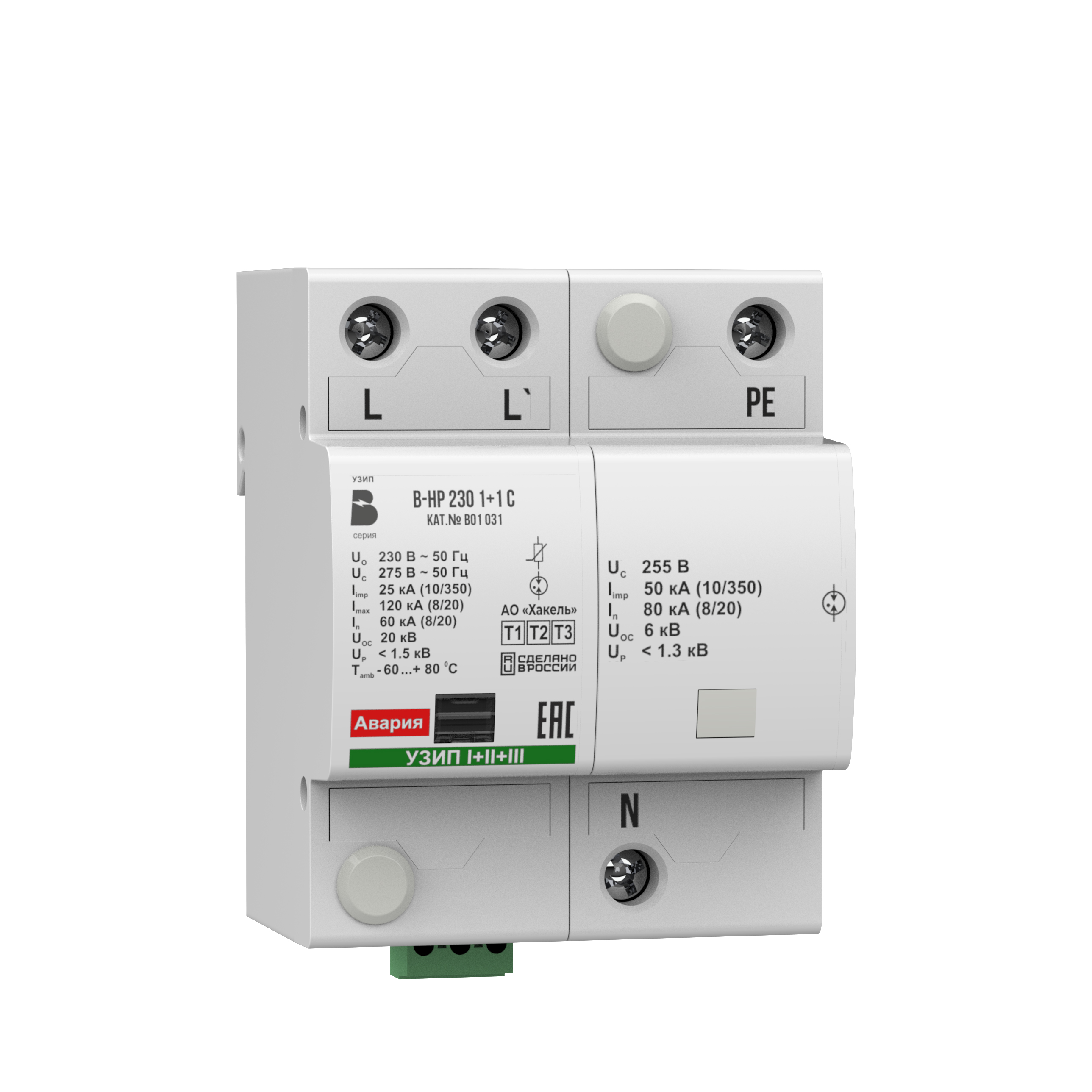

Устройство В-НР 230 1+1 С, ТУ 3428-002-79740390-2007 по способности выдерживать токовые нагрузки соответствует УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11, а по ограничению переходных напряжений допустимых для оборудования U_p - УЗИП класса испытаний II и III. Устанавливается в пределах 0_А(В) - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначено для защиты оборудования КИТСО в низковольтных силовых распределительных системах до 1000 В при воздушном или кабельном вводе электропитания. В-НР 230 1+1 С, ТУ 3428-002-79740390-2007 – двухполюсное УЗИП класса испытаний I, II, III на основе оксидно-цинковых варисторов и газонаполненного разрядника включенных в полюсе последовательно - "вентильный разрядник" и газонаполненного разрядника. По совокупности свойств и характеристик является наиболее эффективным и надёжным в эксплуатации элементом для УЗИП, при защите фазных проводников.

Компактное и экономичное решение, исключающее необходимость применять импульсные разделительные дроссели между ступенями защиты.

Не требует установки УЗИП дополнительных ступеней защиты при расстоянии до защищаемого оборудования по кабелю не более 5 м.

Предназначено для защиты фазного проводника в цепи L/N и нулевого проводника в цепи N/PE в системах переменного тока и полюсов в цепях L-/L+, L+/PE, L-/PE в системах постоянного тока.

Выпускается на номинальное рабочее напряжение U_о = 230/300 В AC/DC

Способно отводить импульсы тока I_{imp(L/N) (10/350)} = 25 кА, I_{imp(N/PE)(10/350)} = 50 кА.

Обеспечивает уровень напряжения защиты при U_oc U_p > 900 В.

Выдерживает высокие уровни ВПН, до 500 В AC без снижения уровня защиты.

Благодаря наличию в цепи компонента ограничивающего типа, газонаполненный разрядник всегда закрывается после окончания воздействия импульсного перенапряжения, ток короткого замыкания I_sccr = 80 кА. Наличие разрядника в цепи исключает появление любых токов утечки.

Применяется в сетях с системой заземления типа TN-S, ТТ.

Двойные клеммы для подключения фазных проводников (L - L’), позволяют применять схему подключения типа «V»- соединение и использовать провода большего сечения. Комбинированная секция снабжена терморасцепителем.

В аварийном состояния индикатор имеет красный цвет. Для удаленного контроля В-НР 230 1+1 С cнабжено “сухими” контактами дистанционной сигнализации рабочего состояния.

Структура наименования В-НР 230 1+1 С, ТУ 3428-002-79740390-2007

• В-НР - серия устройств в моноблочном исполнении для защиты оборудования цепей питания оборудования КИТСО типа "вентильный разрядник"
• 230 - номинальное напряжение системы, Uо AC
• 1+1 - количество полюсов и схема подключения УЗИП
• C - наличие дистанционной сигнализации рабочего состояния
• ТУ 3428-002-79740390-2007 - номер ТУ.

Пример

В-НР 230 1+1 С, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты оборудования цепей КИТСО, УЗИП типа "вентильный разрядник" класса испытаний I, II, III в соответствии с ГОСТ IEC 61643-11, U_о = 230 В АС, I_imp(10/350) = 25 кА, два полюса, схема включения для защиты от противофазных (поперечных) перенапряжений. Для удаленного контроля рабочего состояния УЗИП дополнительно cнабжено “сухими” контактами дистанционной сигнализации. Выпускается по ТУ 3428-002-79740390-2007.
