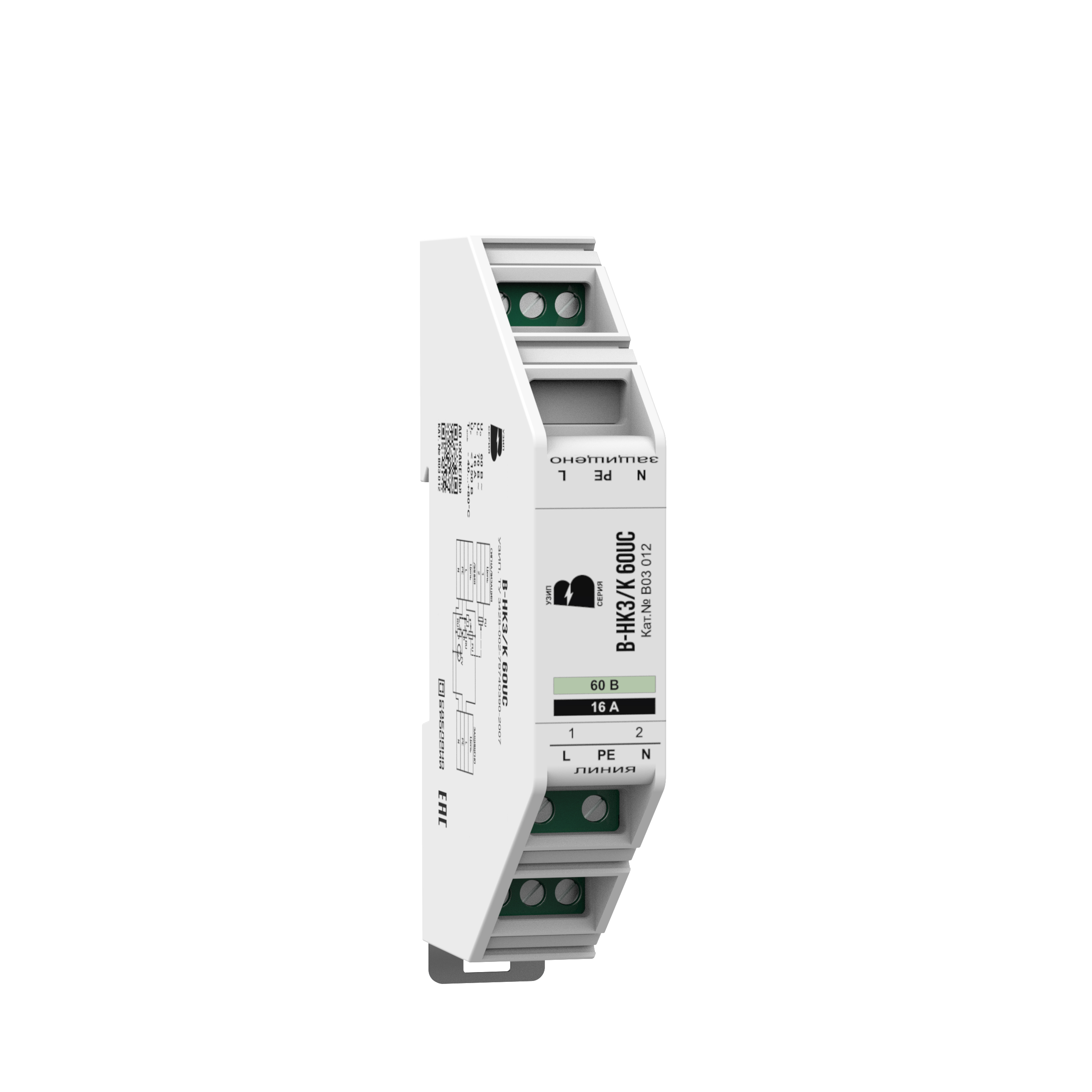

Устройство В-НК3/К 60UC, ТУ 3428-002-79740390-2007 соответствует УЗИП класса испытаний III и применяется в низковольтных электрических сетях на границе 2 - 3 зон молниезащиты в соответствии с «Инструкцией по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» СО–153-34.21.122-2003, ГОСТ Р 50571-4-44-2011, ГОСТ Р 50571.5.53-2013, ГОСТ IEC 61643-11-2013. В-НК3/К 60UC, ТУ 3428-002-79740390-2007 — двухполюсное УЗИП класса испытаний III на основе оксидно-цинковых варисторов и газонаполненного разрядника.

Основные особенности

• Предназначено для защиты фазного и нулевого проводников в системах переменного тока и полюсов в системах постоянного тока от противофазных и синфазных перенапряжений в цепях L/N, L(N)/PE, L-/L+, L-(+)/PE.
• Устанавливается непосредственно воле защищаемого оборудования.
• Возможно параллельное и последовательное подключение.
• Выпускается на номинальное рабочее напряжение U_о = 60 В AC/DC.
• Способно отводить импульсы тока I_mах(8/20) = 2 кА, U_oc(1.2/50) = 2 кВ.
• Обеспечивает уровень напряжения защиты при U_oc(1.2/50) U_p > 250 В.
• Применяется в сетях с системой заземления типа IT, TN-S, TN-C.
• Исключена визуальная сигнализация для уменьшения токов утечки.
• Дополнительный контакт для заземления на DIN-рейку
• Для удаленного контроля УЗИП снабжено “сухими” беспотенциальными контактами дистанционной сигнализации. В исправном состоянии контакты 11-12 замкнуты, в аварийном - разомкнуты.

Структура наименования В-НК3/К 60UC, ТУ 3428-002-79740390-2007

• В-НК - серия устройств для защиты оборудования распределительных сетей до 1000 В комбинированного типа
• 3- класс испытаний УЗИП в соответствии с ГОСТ IEC 61643-11
• К - исключена визуальная сигнализация для уменьшения токов утечки
• 60 - номинальное напряжение системы, U_о AC/DC
• ТУ 3428-002-79740390-2007 - номер ТУ.

Пример

В-НК3/К 60UC, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты оборудования распределительных сетей до 1000 В комбинированного типа, УЗИП класса испытаний III в соответствии с ГОСТ IEC 61643-11, U_о = 60 В АС/DC , без визуальной сигнализации. Выпускается по ТУ 3428-002-79740390-2007.

Теория и особенности применения: защищаемое оборудование рекомендуется размещать на расстоянии не более 5 м от УЗИП класса испытаний III при измерениях, производимых на электроустановке, когда методикой измерений предусматриваются испытания высокими напряжениями (например, проверка сопротивления изоляции) необходимо отключать УЗИП от электроустановки. Несоблюдение этого правила приведет к искажению результатов измерения или в худшем случае к выходу из устройства строя для цепей, где по условиям эксплуатации недопустимо наличие токов утечки.
