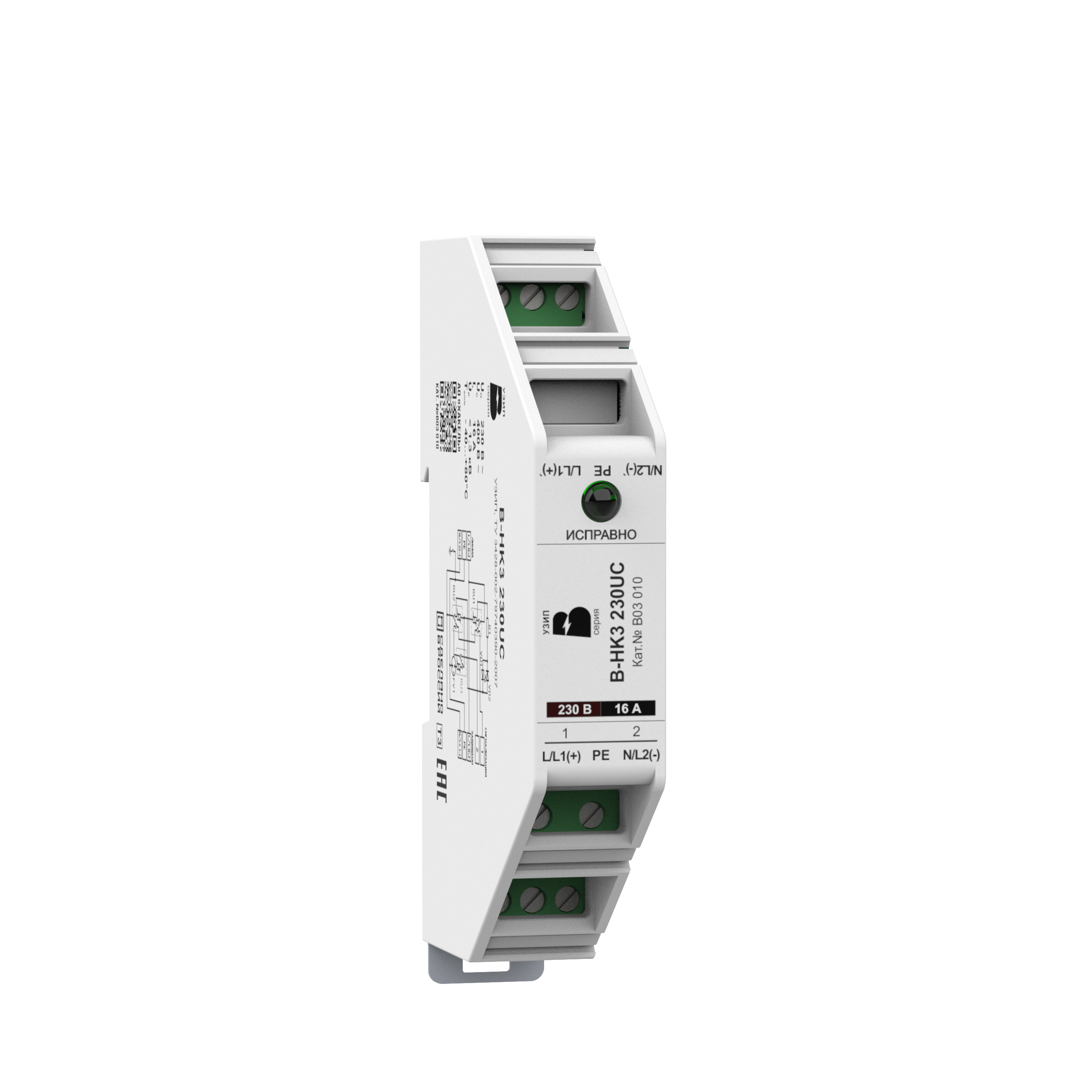

Устройство защиты В-Н3К 230UC, ТУ 3428-002-79740390-2007 соответствует УЗИП класса испытаний III и применяется в низковольтных электрических сетях на границе 2 - 3 зон молниезащиты в соответствии с «Инструкцией по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» СО–153-34.21.122-2003, ГОСТ Р 50571-4-44-2011, ГОСТ Р 50571.5.53-2013, ГОСТ IEC 61643-11-2013 непосредственно вблизи защищаемого оборудования КИТСО. УЗИП В-Н3К 230UC, ТУ 3428-002-79740390-2007 двухполюсное УЗИП комбинированного типа

Основные особенности

• Предназначено для защиты конечных потребителей от остаточных бросков импульсных перенапряжений
• Применяется в сетях с системами заземления типа TN-C, TN-S, TT, IТ
• Размещено в корпусе для установки на DIN-рейку 35 мм, подключение с помощью винтовых клемм 0.25÷4.0 мм²
• УЗИП выполнено по одноступенчатой схеме с использованием варисторов в цепи L(L1)/N(L2) и варистора+газонаполненного разрядника в цепи L(N)/PE
• Варисторы снабжены встроенным терморасцепителем, который срабатывает при повреждении (перегреве) варистора
• Выпускаются на номинальное рабочее напряжение U_о = 230 B UC номинальный ток I_L= 16 А
• Способно пропускать номинальный разрядный ток I_n(8/20) = 7.5 кА
• Визуальный контроль рабочего состояния проводится с помощью светодиода зеленого свечения, установленного в цепи терморасцепителей.
• Для удаленного контроля УЗИП снабжен “сухими” беспотенциальными контактами дистанционной сигнализации. В исправном состоянии контакты 11-12 замкнуты, в аварийном разомкнуты.
• Дополнительный контакт для заземления на DIN-рейку
• Возможность маркировки всех клемм плоскими планками (шильдами) типа Zack модели ZB и ZBF или их аналогами.

Структура наименования В-Н3К 230UC, ТУ 3428-002-79740390-2007

• В-Н3К - серия УЗИП для защиты оборудования распределительных сетей до 1000 В класса испытаний III комбинированного типа
• 230 - номинальное рабочее напряжение U_o, В AC/DC
• ТУ 3428-002-79740390-2007 - номер ТУ.

Пример

В-Н3К 230UC, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты оборудования распределительных сетей до 1000 В комбинированного типа, УЗИП класса испытаний III в соответствии с ГОСТ IEC 61643-11, U_о = 230 В АС/DC. Выпускается по ТУ 3428-002-79740390-2007.

Теория и особенности применения: защищаемое оборудование рекомендуется размещать на расстоянии не более 5 м от УЗИП класса испытаний III при измерениях, производимых на электроустановке, когда методикой измерений предусматриваются испытания высокими напряжениями (например, проверка сопротивления изоляции) необходимо отключать УЗИП от электроустановки. Несоблюдение этого правила приведет к искажению результатов измерения или в худшем случае к выходу из устройства строя.
