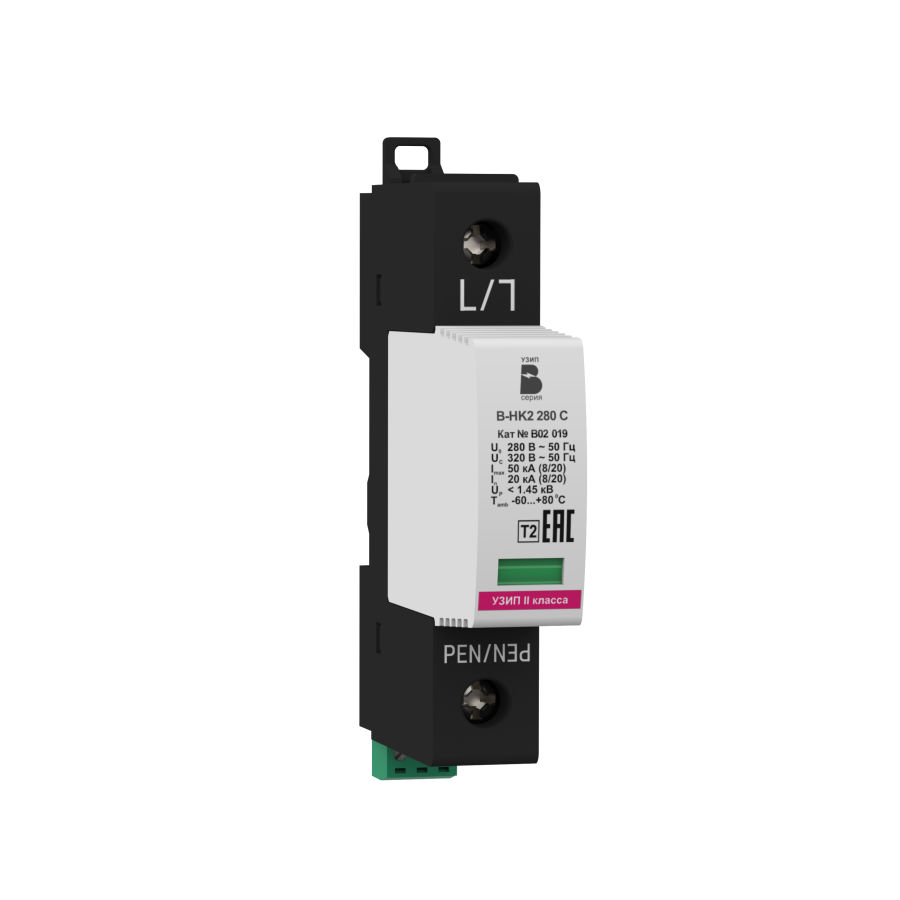

Устройство В-НК2 280 С, ТУ 3428-002-79740390-2007 соответствует УЗИП класса испытаний II, согласно ГОСТ IEC 61643-11. Устанавливается в пределах 1-2 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначено для защиты оборудования КИТСО в низковольтных силовых распределительных системах до 1000 В и постоянного тока до 1500 В от импульсных перенапряжений источниками которых являются коммутации индуктивных и емкостных нагрузок, короткие замыкания в распределительных электрических сетях высокого и низкого напряжения. В-НК2 280 С, ТУ 3428-002-79740390-2007 – однополюсное УЗИП класса испытаний II на основе оксидно-цинковых варисторов и газонаполненного разрядника, включенных в полюсе последовательно.

Основные особенности

• Предназначено для защиты фазного проводника в цепях L/N, L/PEN, L/PE в системах переменного тока и полюсов в цепях L-/L+, L+/PE, L-/PE в системах постоянного тока.
• Выпускается на номинальное рабочее напряжение 280/360 В AC/DC.
• Способно отводить импульсы тока I_max(8/20) = 50 кА.
• Обеспечивает уровень напряжения защиты U_p > 1.45 кВ.
• Выдерживает высокие уровни ВПН до 500 В AC без снижения уровня защиты.
• Благодаря наличию в цепи компонента ограничивающего типа, газонаполненный разрядник всегда закрывается после окончания воздействия импульсного перенапряжения, номинальный ток I_sccr до 60 кА.
• Наличие разрядника в цепи исключает появление любых токов утечки.
• Применяется в сетях с системой заземления типа TN-C.
• Сменная секция снабжена терморасцепителем.
• В исправном состоянии индикатор имеет зеленый цвет, в аварийном-красный.
• Для удаленного контроля В-НК2 280 С cнабжено “сухим” контактом дистанционной сигнализации рабочего состояния.

Структура наименования В-НК2 280, ТУ 3428-002-79740390-2007

• В-НК2 - серия устройств класса испытаний II в модульном исполнении для защиты оборудования цепей питания оборудования КИТСО типа "вентильный разрядник"
• 280 - номинальное напряжение системы, Uо AC
• C - наличие дистанционной сигнализации рабочего состояния
• ТУ 3428-002-79740390-2007 - номер ТУ.

Пример

В-НК2 280 С, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты оборудования распределительных сетей до 1000 В комбинированного типа, УЗИП класса испытаний II в соответствии с ГОСТ IEC 61643-11, U_о = 280 В АС, I_max(8/20) = 50 кА, один полюс. Для удаленного контроля рабочего состояния УЗИП дополнительно cнабжено “сухим” контактом дистанционной сигнализации. Выпускается по ТУ 3428-002-79740390-2007.
