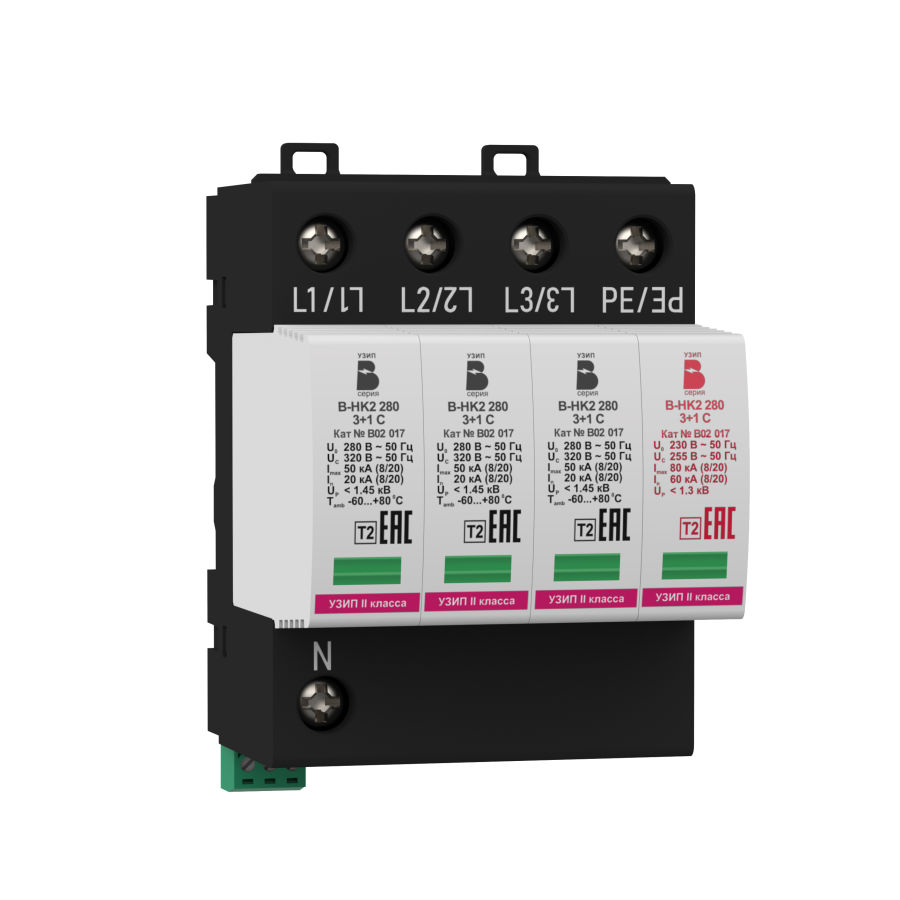

Устройство В-НК 280 3+1 С ТУ 3428-002-79740390-2007соответствуют УЗИП класса испытаний II, согласно ГОСТ IEC 61643-11. Устанавливается в пределах 1 - 2 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначено для защиты оборудования КИТСО в низковольтных силовых распределительных системах до 1000 В и постоянного тока до 1500 В от импульсных перенапряжений источниками которых являются коммутации индуктивных и емкостных нагрузок, короткие замыкания в распределительных электрических сетях высокого и низкого напряжения. В-НК 280 3+1 С, ТУ 3428-002-79740390-2007 – четырёхполюсное УЗИП класса испытаний II на основе оксидно-цинковых варисторов и газонаполненных разрядников, включенных в фазных полюсах (L/N) последовательно, и газонаполненного разрядника в цепи N/PE.

Основные особенности

• Предназначено для защиты фазных и нулевого проводников в цепях L/PE, N/PE от противофазных (поперечных) перенапряжений в трёхфазных сетях переменного тока
• Применяется в сетях с системами заземления типа TN-S, ТТ.
• Выпускается на номинальное напряжение системы U_o = 280 В АС.
• Способно отводить импульсы тока I_{max(L/N)(8/20)} = 50 кА, I_{max(N/PE)(8/20)} = 80 кА.
• Обеспечивает уровень напряжения защиты U_p > 1.45 кВ.
• Выдерживает высокие уровни ВПН до 500 В AC без снижения уровня защиты.
• Благодаря наличию в цепи компонента ограничивающего типа, газонаполненный разрядник всегда закрывается после окончания воздействия импульсного перенапряжения, номинальный ток I_sccr до 60 кА.
• Наличие разрядника в цепи исключает появление токов утечки.
• Состоит из трех сменных модулей, модуля с газонаполненным разядниокм и базы для подключения к сети и креплению к DIN-рейке 35 мм.
• Сменные модули снабжены терморасцепителями.
• Визуальный контроль рабочего состояния УЗИП проводится с помощью индикаторов расположенных на сменных модулях. В исправном состоянии индикатор имеет зеленый цвет, в аварийном - красный.
• Для удаленного контроля В-НК 280 3+1 С cнабжено “сухим” контактом дистанционной сигнализации рабочего состояния.

Структура наименования В-НК 280 3+1 С, ТУ 3428-002-79740390-2007

• В-НК2 - серия устройств класса испытаний II в модульном исполнении для защиты оборудования цепей питания оборудования КИТСО типа "вентильный разрядник"
• 280 - номинальное напряжение системы, Uо AC
• 3+1 - количество полюсов и схема подключения УЗИП
• C - наличие дистанционной сигнализации рабочего состояния
• ТУ 3428-002-79740390-2007 - номер ТУ.

Пример

В-НК2 280 1+1 С, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты оборудования распределительных сетей до 1000 В комбинированного типа, УЗИП класса испытаний II в соответствии с ГОСТ IEC 61643-11, U_о = 280 В АС, I_max(8/20) = 50 кА, четыре полюса. Для удаленного контроля рабочего состояния УЗИП дополнительно cнабжено “сухим” контактом дистанционной сигнализации. Выпускается по ТУ 3428-002-79740390-2007.
