НАЗНАЧЕНИЕ

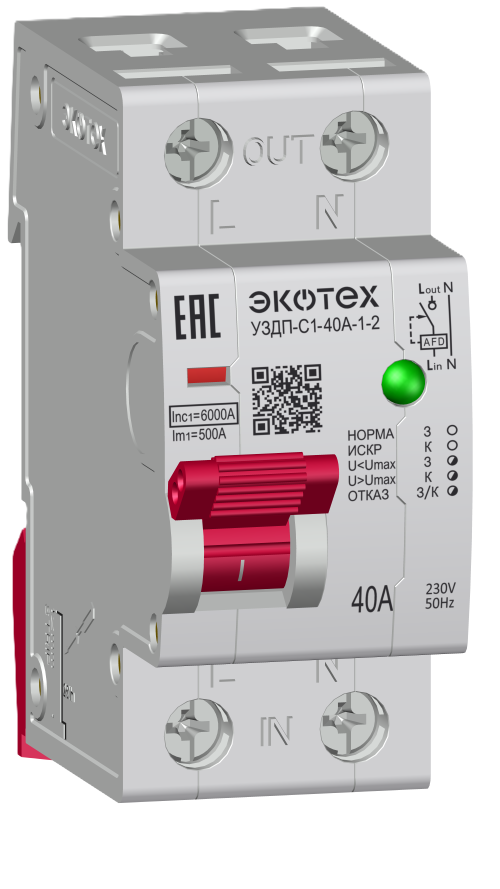

Устройство защиты от дугового пробоя УЗДП-С1-25А-1-2-000-10-ЭКОТЕХ-001 в комплекте с УЗДП-ск-001 (далее Устройство) предназначено для  защиты цепи от последовательного или параллельного дугового пробоя. УЗДП-С1 успешно прошли испытания в ФГБУ ВНИИПО МЧС России на соответствие требованиям стандарта ГОСТ IEC 62606-2016 "Устройства защиты бытового и аналогичного назначения при дуговом пробое. Общие требования".

ОПИСАНИЕ / ПРИНЦИП РАБОТЫ

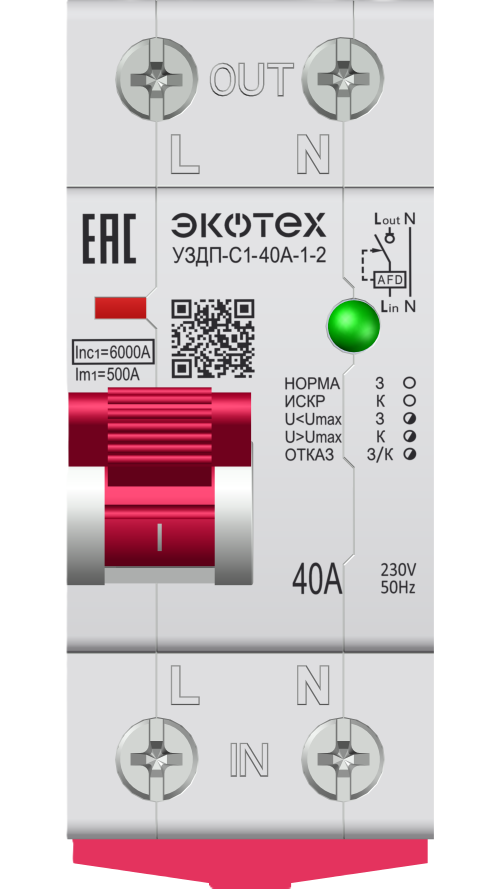

При каждой подаче питания на вход и не реже, чем каждые 12 часов в процессе работы УЗДП-С1 проводит автоматическое самотестирование параметров своей работы. При положительном результате индикатор на лицевой панели горит постоянным зеленым цветом. Если результат отрицательный, то устройство отключит защищаемую цепь, а светодиод начнет мигать попеременно красным и зеленым цветом.

В процессе работы непрерывно контролируется работа защищаемой цепи. При обнаружении дугового пробоя (пожароопасного искрения) произойдет автоматическое срабатывание защиты и участок цепи будет обесточен. При этом индикатор будет непрерывно гореть красным цветом. При постоянном горении индикаторного светодиода красным цветом необходимо принять меры к поиску и устранению неисправности, вследствие которой возник дуговой пробой в защищаемой цепи.

Также отключение защищаемой цепи может произойти в случае превышения значения напряжения в сети фиксированного порога (275В), при этом светодиод будет мигать красным цветом.

При мигании индикаторного светодиода красным цветом повторное включение запрещено, т. к. в питающей сети сохраняется напряжение, превышающее порог в 275 В. В таком случае для повторного включения устройства необходимо дождаться пока значение напряжения станет менее 270В (индикатор начнет мигать зеленым цветом).

При напряжении в сети менее 115В индикатор потухнет и устройство прекратит свою работу. При этом контактная группа останется во включенном состоянии.

При ручном отключении контактной группы и наличии питания на входе устройство продолжает осуществлять контроль напряжения сети и самотестирование.
