Устройство защиты УЗМ-51МТ УХЛ4

4680019912530
4680019912530
3,018.00 Р
Остаток на складе: 11 шт.
10 раб. дн.
+
В избранное

Защита нагрузки от обрыва нулевого провода или колебаний напряжения питания

нагрузка 63А

встроенная термозащита

климатическое исполнение: -25°C- +55°C, влажность 80% при 25°C

раздельная регулировка порогов, крепление на Дин рейку

Доставка
Варианты оплаты
Наши преимущества

Гарантия производителяНа все товары, купленные в нашем инетрнет магазине распространяется гарантийный срок производителя

Оповещение по emailВы получаете email информирование о каждой стадии вашего заказа.

Возврат и обмен - без проблемВы можете вернуть купленные товары в течение 14 дней. Товар должнен быть в нормальном состоянии и иметь все заводские упаковки.">Возврат и обмен - без проблем!

Различные способы оплатыОплачивайте товары удобными вам способами: наличными или картой курьеру, или картой прямо в момент заказа. Юридическим лицам доступна оплата по счету.

БрендМеандр Гарантия производителя5 лет Страна происхожденияРоссия

НАЗНАЧЕНИЕ

Устройство защиты многофункциональное УЗМ-51МТ УХЛ4 арт. 4680019912530 (далее УЗМ-51МТ) предназначено для защиты электрооборудования от работы при опасном для него напряжении сети (вне рекомендованного диапазона).



ОПИСАНИЕ / ПРИНЦИП РАБОТЫ

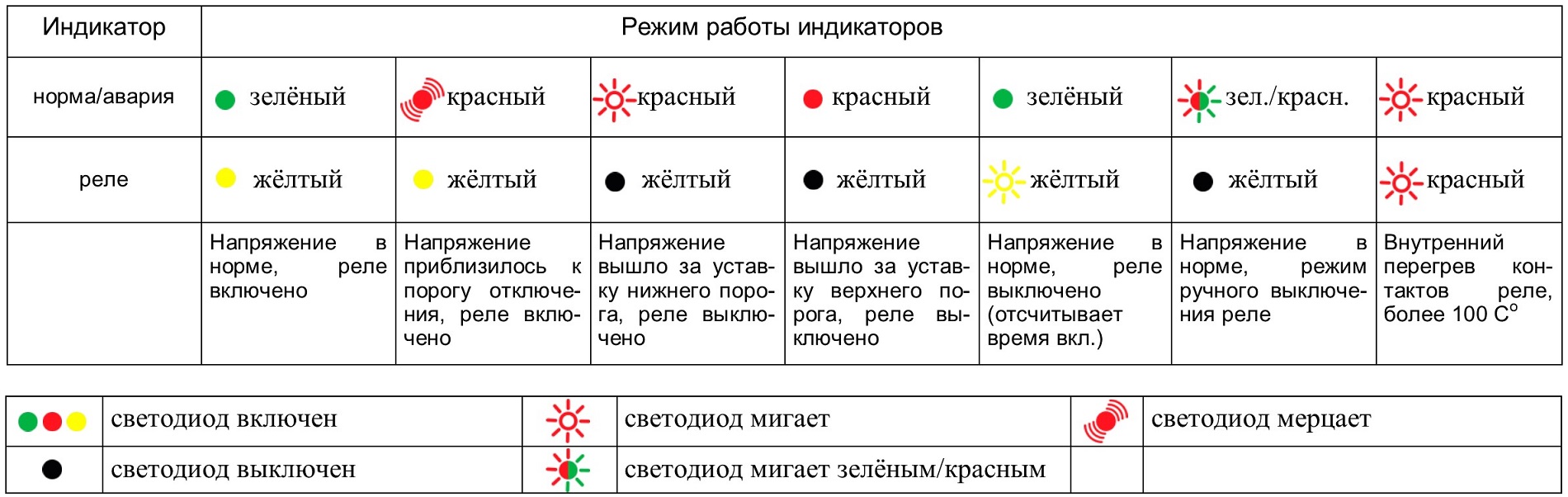

После отключения питания и его повторной подачи УЗМ-51МТ необходимо до 3-4 секунд на подготовку к работе. Отсутствие индикации в этот момент времени является нормальным состоянием. После подготовки к работе включается индикация и УЗМ-51МТ начинает контролировать входное напряжение.
Если до подачи питания не был включен режим ручного выключения, и напряжение на входе находится в разрешенном диапазоне, то УЗМ-51МТ начнет отсчет задержки включения нагрузки (10 секунд или 6 минут по выбору пользователя). По умолчанию заводская настройка установлена на 10 секунд. После окончании отсчета напряжение будет подано на контролируемый участок цепи (на нагрузку). Отсчет времени завершится только в том случае, если напряжение не выйдет за установленные пороги во время отсчета.
Подать питание, не дожидаясь окончания отсчета, на нагрузку (выход) можно в ручном режиме. Для этого необходимо на лицевой панели нажать кнопку «вкл/выкл». В момент аварийного состояния питающей сети эта функция недоступна.
Если в процессе работы напряжение сети выйдет за установленные на лицевой стороне пороги срабатывания (регулировочные ручки Uмин и Uмакс), или за заданные в памяти устройства критические пороги на время более допустимого, то УЗМ-51МТ отключит питание с выхода для защиты оборудования. Если длительность аварии сети будет менее времени реакции, то отключения напряжения не произойдет.

Время реакции УЗМ-51МТ приведено в таблице.
Напряжение сетиМенее 80В ± 5ВБолее 80В ± 5В, но менее значения Uмин

Более значения Uмакс, но менее 300В ± 15В

Более 300 ± 15В
Время реакции0,5 сек.10 сек.0,1 секНе более 0,02 сек.



После выполнения защитной функции, УЗМ-51МТ продолжит контроль напряжения сети. И как только оно войдет в заданные пределы (устанавливаются ручками Uмин и Uмакс на лицевой стороне) и будет оставаться в данном пределе на время отсчета задержки включения – питание будет автоматически подано в защищаемую цепь (нагрузку).
УЗМ-51МТ позволяет отключить питание в защищаемой цепи на неограниченное время. Нажатие на кнопку «вкл/выкл» при включенном состоянии переведет устройство в режим ручного выключения.
ОБРАТИТЕ ВНИМАНИЕ! Если вы перевели УЗМ-51МТ в режим ручного выключения, то оно остаётся в этом режиме до выхода из него. Выключить данный режим можно только удержанием нажатием кнопки «вкл/выкл» (~2 секунды).
ОБРАТИТЕ ВНИМАНИЕ! При срабатывании защиты отключается только фазный провод. Нулевой провод N не коммутируется. Транзит N проводника через УЗМ-51МТ не является обязательным и не влияет на функциональность.
ОБРАТИТЕ ВНИМАНИЕ! Максимальное значение коммутируемого тока нагрузки – 63А. Это означает, что превышать данное значение нельзя. Вы можете использовать УЗМ-51МТ с любыми иными защитными автоматическими выключателями с номиналом не более 63А.

УЗМ-51МТ имеет встроенную функцию контроля перегрева контактной группы. Одной из частых причин поломки или повреждения устройств является неправильный выбор сечения подключенных проводников или неверный момент затяжки болтовых соединений. Это приводит к повышенному нагреву в зоне клемм и последующему термическому повреждению. Внутри УЗМ-51МТ встроен датчик нагрева, который фиксирует опасный перегрев (более 100 С˚) и отключает напряжение с выхода во избежание термического повреждения проводки или самого устройства. После отключения, УЗМ-51МТ отсчитает 6 минут и произведет автоматическое возобновление работы (при условии, что температура опустилась ниже 100 С˚). В противном случае отсчет очередных 6 минут повториться. Если возникла данная проблема – мы рекомендуем проверить затяжку соединений, соответствие сечения кабеля и мощности нагрузки, а также правильность длины зачистки изоляции и отсутствие окисления.

Рекомендуемые нашей компанией настройки порогов напряжения. Для большинства электроприборов оптимальное значение верхнего порога Uмакс является 255В, а нижнего порога 170-190В (значения ниже могут повлиять на работу холодильников, электродвигателей и стиральных машин). Установка значений близких к минимальным (240В и 210В) может привести к излишней частоте срабатывания защиты.



СХЕМЫ ПОДКЛЮЧЕНИЯ

  ОБРАТИТЕ ВНИМАНИЕ! Подключение фазного проводника (сетевого ввода) возможно, как сверху, так и снизу. Это не влияет на функциональность УЗМ-51МТ.

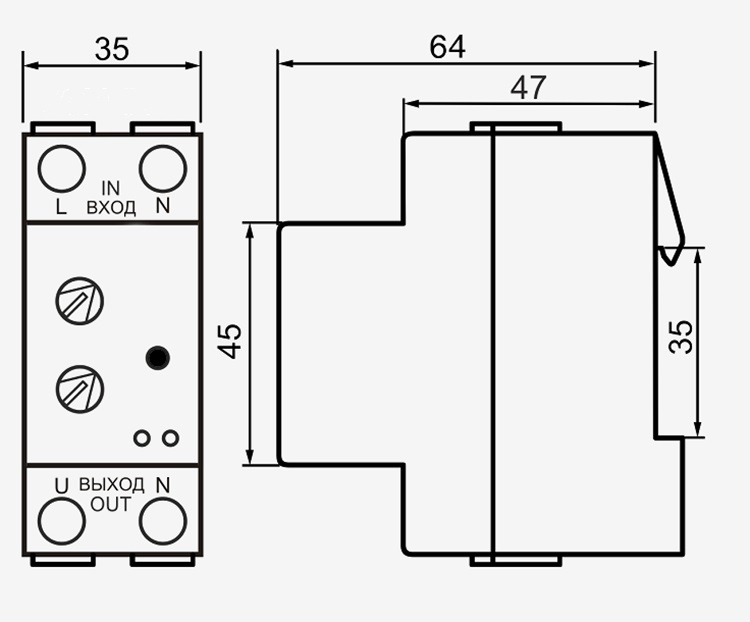

ГАБАРИТНЫЕ РАЗМЕРЫ

Габариты УЗМ-51МТ

  ОБРАТИТЕ ВНИМАНИЕ! Монтаж устройства возможен только на DIN рейку.
Питание
Диапазон напряжения питания AC (переменное)
30...440В
Напряжение питания
Переменное однофазное
Напряжение питания AC (переменное)
230
Частота напряжения питания (АС)
50 Гц
Максимальное напряжение питания
440 В
Параметры защиты
Верхний порог отключения нагрузки
регулируемый (240-290В)
Верхний порог ускоренного отключения нагрузки
300В ±15В
Время срабатывания защиты по верхнему порогу
0,1с
Время срабатывания защиты по верхнему ускоренному порогу
20мс
Время срабатывания защиты по нижнему порогу
10с
Время срабатывания защиты по нижнему ускоренному порогу
100мс
Время срабатывания импульсной защиты
менее 20 мс
Задержка включения /повторного включения нагрузки
10сек/6мин
Защита от импульсных помех
да
Защита от искрения/дуги
нет
Макс. энергия импульса, поглощаемая встроенным варистором
200 Дж
Нижний порог отключения нагрузки
регулируемый (100-210В)
Нижний порог ускоренного отключения нагрузки
80В ±5В
Параметры коммутации исполнительного устройства
Максимальный допустимый ток короткого замыкания
4500А
Номинальная мощность нагрузки (AC230В)
14,5 кВт
Номинальный ток нагрузки
63А
Тип контактной группы
1 NO
Технические данные
Гистерезис срабатывания
3%
Диапазон рабочих температур
-25…+55°С
Относительная влажность воздуха
до 80% (при 25°С)
Сечение подключаемых проводников
0,5-33 (20-2AWG) кв.мм.
Срок службы
10 лет
Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96
IP40/IP20
Вес / Размеры
Вес
0.16 кг
Габаритные размеры (ШхВхГ)
35х83х67
Производитель
Бренд
Меандр
Гарантия производителя
5 лет
Страна происхождения
Россия
Найти похожие

Руководство по эксплуатации (Паспорт_УЗМ-51МТ_V04.pdf, 894 Kb) [Скачать]
