НАЗНАЧЕНИЕ

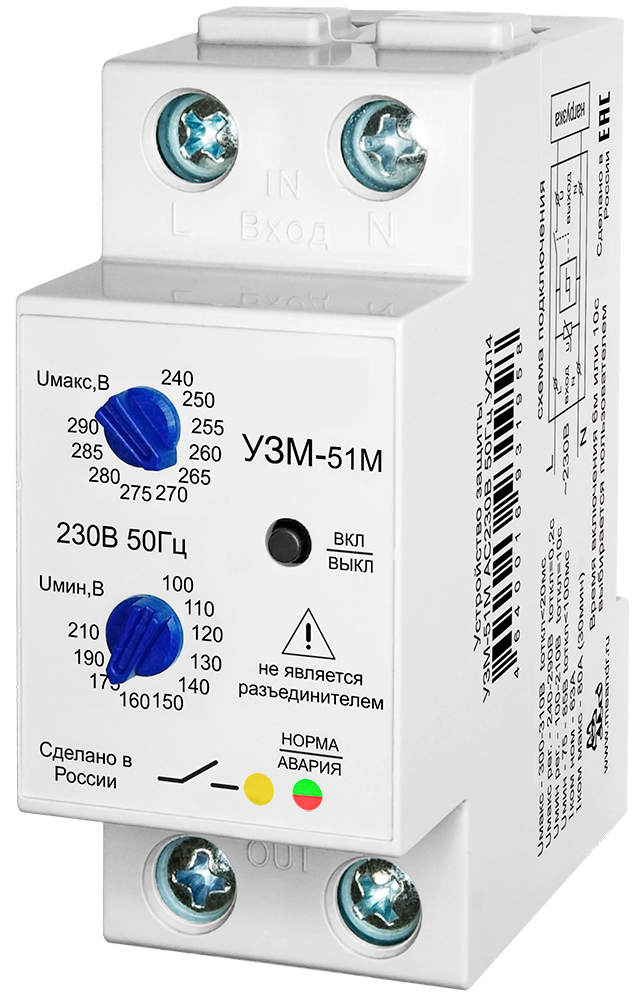

Устройство защиты многофункциональное УЗМ-51М УХЛ4 арт. 4640016931958 (далее УЗМ-51М) предназначено для защиты электрооборудования от работы при опасном для него напряжении сети (вне рекомендованного диапазона).

ОПИСАНИЕ / ПРИНЦИП РАБОТЫ

После отключения питания и его повторной подачи УЗМ-51М необходимо до 3-4 секунд на подготовку к работе. Отсутствие индикации в этот момент времени является нормальным состоянием. После подготовки к работе включается индикация и УЗМ-51М начинает контролировать входное напряжение.
Если до подачи питания не был включен режим ручного выключения, и напряжение на входе находится в разрешенном диапазоне, то УЗМ-51М начнет отсчет задержки включения нагрузки (10 секунд или 6 минут по выбору пользователя). По умолчанию заводская настройка установлена на 10 секунд. После окончании отсчета напряжение будет подано на контролируемый участок цепи (на нагрузку). Отсчет времени завершится только в том случае, если напряжение не выйдет за установленные пороги во время отсчета.
Подать питание, не дожидаясь окончания отсчета, на нагрузку (выход) можно в ручном режиме. Для этого необходимо на лицевой панели нажать кнопку «вкл/выкл». В момент аварийного состояния питающей сети эта функция недоступна.
Если в процессе работы напряжение сети выйдет за установленные на лицевой стороне пороги срабатывания (регулировочные ручки Uмин и Uмакс), или за заданные в памяти устройства критические пороги на время более допустимого, то УЗМ-51М отключит питание с выхода для защиты оборудования. Если длительность аварии сети будет менее времени реакции, то отключения напряжения не произойдет.

Время срабатывания защиты УЗМ-51М

После выполнения защитной функции, УЗМ-51М продолжит контроль напряжения сети. И как только оно войдет в заданные пределы (устанавливаются ручками Uмин и Uмакс на лицевой стороне) и будет оставаться в данном пределе на время отсчета задержки включения – питание будет автоматически подано в защищаемую цепь (нагрузку).
УЗМ-51М позволяет отключить питание в защищаемой цепи на неограниченное время. Нажатие на кнопку «вкл/выкл» при включенном состоянии переведет устройство в режим ручного выключения.
ОБРАТИТЕ ВНИМАНИЕ! Если вы перевели УЗМ-51М в режим ручного выключения, то оно остаётся в этом режиме до выхода из него. Выключить данный режим можно только удержанием нажатием кнопки «вкл/выкл» (~2 секунды).

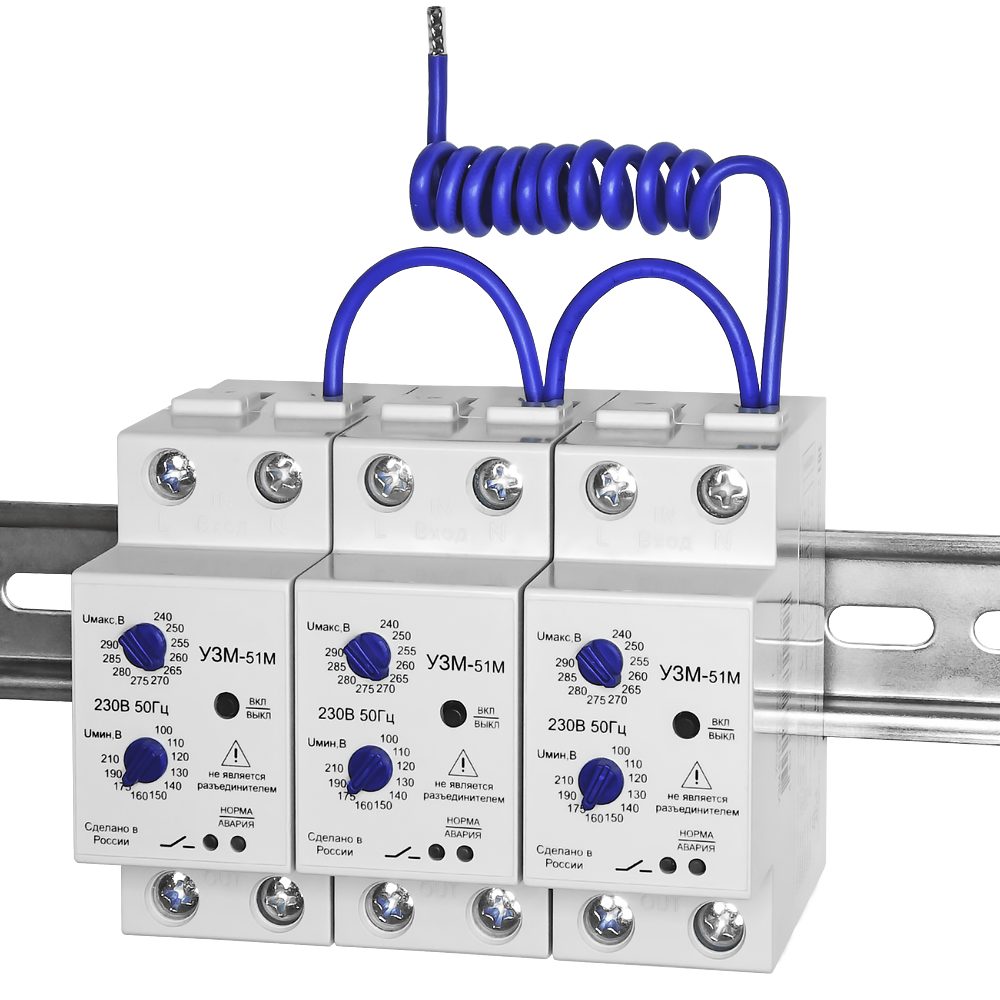

ОБРАТИТЕ ВНИМАНИЕ!При срабатывании защиты отключается только фазный провод. Нулевой провод N не коммутируется. Транзит N проводника через УЗМ-51М не является обязательным и не влияет на функциональность.
ОБРАТИТЕ ВНИМАНИЕ! Максимальное значение коммутируемого тока нагрузки – 63А. Это означает, что превышать данное значение нельзя. Вы можете использовать УЗМ-51М с любыми иными защитными автоматическими выключателями с номиналом не более 63А.

Рекомендуемые нашей компанией настройки порогов напряжения. Для большинства электроприборов оптимальное значение верхнего порога Uмакс является 255В, а нижнего порога 170-190В (значения ниже могут повлиять на работу холодильников, электродвигателей и стиральных машин). Установка значений близких к минимальным (240В и 210В) может привести к излишней частоте срабатывания защиты.

ОБРАТИТЕ ВНИМАНИЕ! Подключение фазного проводника (сетевого ввода) возможно, как сверху, так и снизу. Это не влияет на функциональность УЗМ-51М.
