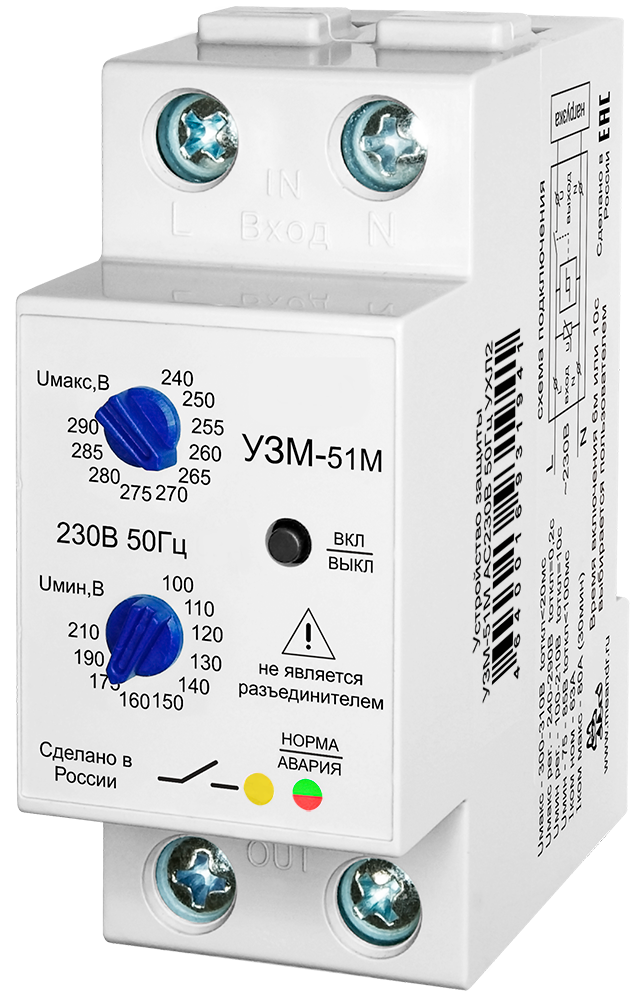

Устройство защиты УЗМ-51М УХЛ2

4640016931941
3,132.00 Р
(Включая НДС 20%)
Остаток на складе: 81 шт.
10 раб. дн.
+

В избранное

Защита нагрузки от обрыва нулевого провода или колебаний напряжения питания

нагрузка 63А

климатическое исполнение: -40°C- +55°C, влажность 80% при 25°C

раздельная регулировка порогов, крепление на Дин рейку

Доставка
Варианты оплаты
Наши преимущества
Вес0.16 кг. БрендМеандр Страна происхожденияРоссия Гарантия производителя5 лет Срок службы10 лет

НАЗНАЧЕНИЕ

Устройство защиты многофункциональное УЗМ-51М (далее Устройство) предназначено для:

  • отключения оборудования при выходе значения напряжения в однофазных сетях за установленные параметры;
  • защиты оборудования (в квартире, офисе и пр.) от разрушающего воздействия импульсных скачков напряжения, вызванных срабатыванием близкорасположенных и подключённых к этой же сети двигателей, пускателей (и т.д.), тем самым предотвращая выход оборудования из строя и его возможное возгорание;



ПРИНЦИП РАБОТЫ УСТРОЙСТВА

При подаче питания устройство начинает контроль сетевого напряжения. Если напряжение сети находится между заданными в настройках значениями верхнего Umax и нижнего Umin порогов срабатывания начинается отсчет времени автоматического повторного включения (АПВ). Если до окончания отсчета времени АПВ напряжение сети не выйдет за установленные пороги срабатывания, то по окончании отсчета произойдет подключение нагрузки к сети. Возможно ускоренное включение нагрузки вручную путём нажатия кнопки «ВКЛ/ВЫКЛ». Устройство осуществляет непрерывный контроль сетевого напряжения.

При выходе напряжения сети за установленные пороги срабатывания (аварии), устройство отсчитывает задержку срабатывания. Если длительность аварии по напряжению сохраняется более соответствующей задержки срабатывания, происходит отключение нагрузки от сети. После нормализации напряжения устройство подключает нагрузку, после отсчета времени АПВ. Если в процессе отсчета времени АПВ напряжение сети повторно выйдет за заданные пороги срабатывания, отсчет времени АПВ сбросится. При попытке ручного включения в аварийном режиме устройство не позволит включить питание на нагрузку.

Двухцветная индикация работает в различных режимах:

  • Если напряжение приближается к верхнему порогу отключения индикатор норма/авария мерцает красным, индикатор реле горит желтым. При выходе напряжения за верхний порог желтый индикатор реле выключается, а индикатор норма/авария горит постоянно красным. При возврате напряжения в норму индикатор реле мигает желтым (отсчитывая время АПВ), индикатор норма/авария горит постоянно зеленым.
  • Если напряжение приближается к нижнему порогу отключения индикатор норма/авария мерцает красным, индикатор реле горит желтым. При выходе напряжения за нижний порог желтый индикатор реле мигает отсчитывая задержку выключения и после выключается, а индикатор норма/авария мигает красным. При возврате напряжения в норму индикатор реле мигает желтым (отсчитывая время АПВ), индикатор норма/авария горит постоянно зеленым.
  • Если принудительно нагрузку отключили от сети нажатием кнопки «ВКЛ/ВЫКЛ» двухцветная индикация указывает на это поочерёдным включением красного и зелёного индикатора. Повторное нажатие кнопки «ВКЛ/ВЫКЛ» возвращает изделие в рабочий режим.

ВАЖНО! При отключении нагрузки кнопкой «ВКЛ/ВЫКЛ» устройство остаётся в выключенном состоянии так же после отключения и повторного включения напряжения питания. Включить реле можно только повторным нажатием кнопки «ВКЛ/ВЫКЛ» (удерживать 2 секунды).

Пользователь самостоятельно может изменить задержку времени включения (10с или 6м) для этого:

  • вручную кнопкой «ВКЛ/ВЫКЛ» выключить внутреннее реле;
  • затем нажать и удерживать кнопку «ВКЛ/ВЫКЛ» (индикатор «норма-авария» погаснет) до тех пор пока индикатор не начнёт мерцать. Если индикатор мерцает зелёным цветом то время t1 установлено 10 секунд, если красным то время t1 установлено 6 минут.
  • отпустить кнопку «ВКЛ/ВЫКЛ».
  • нажать кнопку «ВКЛ/ВЫКЛ» ещё раз для перехода в рабочий режим и включения реле.

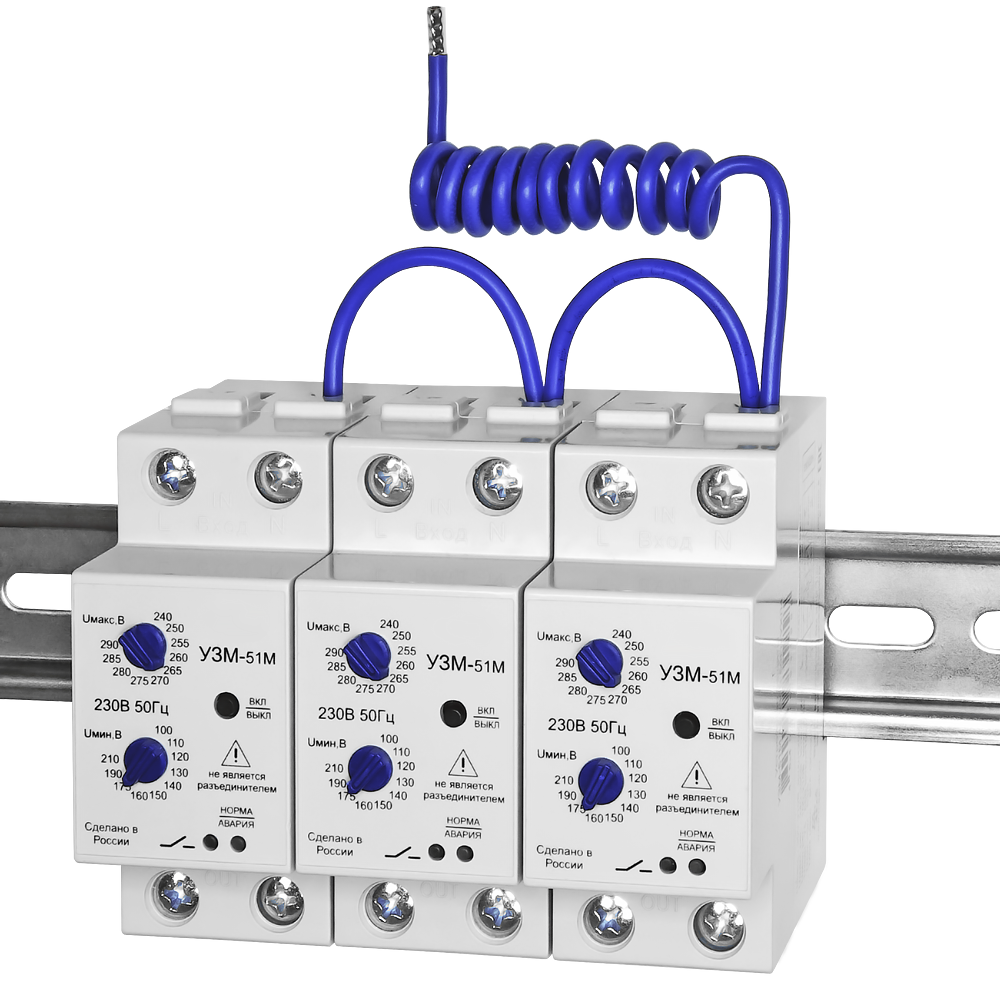

ВАЖНО! При срабатывании устройства разрывается только фазный провод. Нулевой провод N проходит на сквозь для удобства монтажа и не коммутируется. Допускается подключение вывода N только с одной стороны (Например при подключении к трёхфазной сети трёх УЗМ можно объединить нулевые выводы с одной стороны).



ИНДИКАЦИЯ УЗМ-51М

Индикация работы УЗМ-51М



ОСНОВНЫЕ ОСОБЕННОСТИ

  • Возможно применение в сетях любой конфигурации; TN-C, TN-S, TN-C-S, ТТ;
  • Незаменяет другие аппараты защиты (автоматические выключатели, УЗИП, УЗО и пр.);
  • При кратковременных (менее 0.5с) провалах сетевого напряжения, не отключает нагрузку;
  • Номинальный ток коммутации 63А
  • Двухпороговая защита от перенапряжения(задержка срабатывания): >240-290В/(0,2с), >300В ±15%/(20мс)
  • Двухпороговая защита от снижения напряжения /(задержка срабатывания): < 100-210В/(10с) и <80В±10%/(100мс)
  • Встроенная варисторная защита от импульсных скачков сетевого напряжения
  • Фиксированная программируемая задержка повторного включения - 10 секунд или 6 минут
  • Сохраняетработоспособность в широком диапазоне напряжения питания - 0...440В
  • Синхронное управление реле - замыкание контактов реле осуществляется при переходе сетевого напряжения через ноль, технология «zero sync»™
  • Подключение нагрузки с любой стороны



КОНСТРУКЦИЯ УСТРОЙСТВА

Устройство выпускается в унифицированном пластмассовом корпусе и представляет собой реле контроля напряжения с мощным электромагнитным реле на выходе и варисторной защитой. Устройство устанавливается на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) с передним подключением проводов питания защищаемых электрических цепей. Клеммы туннельной конструкции обеспечивают надёжное закрепление проводов с суммарным сечением проводников до 33мм.

Конструктивно УЗМ выполнены на единой печатной плате с установленными на ней электронными компонентами, реле, токовым шунтом, силовыми шинами. Благодаря такой конструкции достигается высокая механическая жёсткость (монолитность) изделия и высокая надёжность.
В УЗМ последнего выпуска устанавливаются клеммы увеличенного размера с окном 9.0х8.2 мм. и стопорным винтом М6. Для исключения ошибок монтажа клеммы устройства оснащены защитными "флажками".
СХЕМА ПОДКЛЮЧЕНИЯ

ГАБАРИТНЫЕ РАЗМЕРЫ

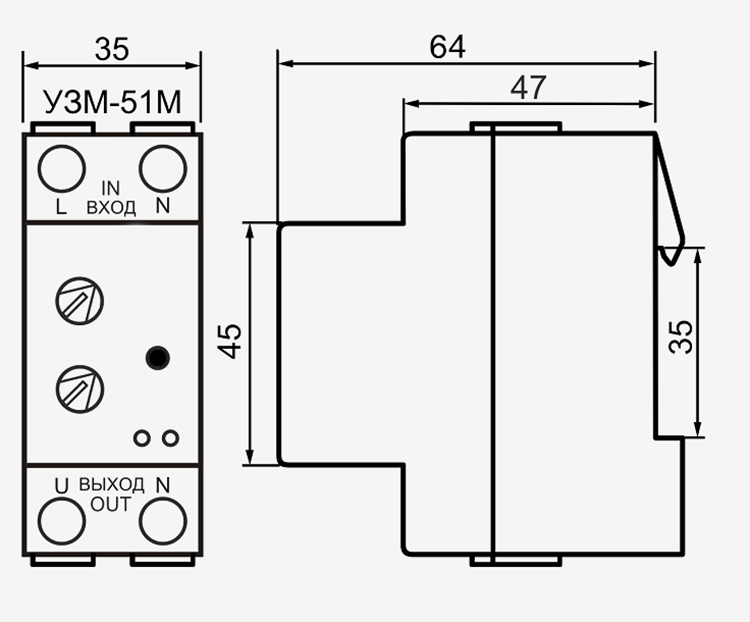

Габариты УЗМ-51М



Дополнительную информацию о параметрах и режимах работы устройства Вы можете найти в паспорте изделия (вкладка «файлы»)

Питание
Напряжение питания:
Переменное однофазное
Напряжение питания AC (переменное):
230 В В
Максимальное напряжение питания:
440 В
Частота напряжения питания (АС):
50 Гц
Параметры защиты
Защита от искрения/дуги:
нет
Защита от импульсных помех:
да
Макс. энергия импульса, поглощаемая встроенным варистором:
200 Дж
Время срабатывания импульсной защиты:
менее 25 нс
Верхний порог ускоренного отключения нагрузки:
300В ±15%
Верхний порог отключения нагрузки:
регулируемый (240-290В)
Нижний порог отключения нагрузки:
регулируемый (100-210В)
Нижний порог ускоренного отключения нагрузки:
80В ±10%
Задержка включения /повторного включения нагрузки:
10сек/6мин
Время срабатывания защиты по верхнему ускоренному порогу:
20мс
Время срабатывания защиты по верхнему порогу:
0,1с
Время срабатывания защиты по нижнему порогу:
10с
Время срабатывания защиты по нижнему ускоренному порогу:
100мс
Параметры коммутации исполнительного устройства
Тип контактной группы:
1 NO
Номинальный ток нагрузки:
63А
Максимальный ток нагрузки, (активная – АС1, 30мин):
80А
Максимальный допустимый ток короткого замыкания:
4500А
Технические данные
Гистерезис срабатывания:
3%
Сечение подключаемых проводников:
не более 35 кв.мм.
Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96:
IP40/IP20
Диапазон рабочих температур:
-40…+55°С
Относительная влажность воздуха:
до 80% (при 25°С)
Вес/размеры
Вес:
0.16 кг.
Габаритные размеры (ШхВхГ):
35х83х67 мм
Производитель
Бренд:
Меандр
Страна происхождения:
Россия
Гарантия производителя:
5 лет
Срок службы:
10 лет

Инструкция (Паспорт_УЗМ-51М-v24.pdf, 934 Kb) [Скачать]
