Устройство защиты УЗМ-50ЦМ УХЛ2

4680019912301
4680019912301
4,754.00 Р
Остаток на складе: 1 шт.
10 раб. дн.
+
В избранное

Защита нагрузки от обрыва нулевого провода или колебаний напряжения питания

нагрузка 63А

Индикатор напряжения сети, тока нагрузки и потребляемой мощности

Раздельная регулировка порогов

Функция ограничителя мощности

Память аварий

Доставка
Варианты оплаты
Наши преимущества

Гарантия производителяНа все товары, купленные в нашем инетрнет магазине распространяется гарантийный срок производителя

Оповещение по emailВы получаете email информирование о каждой стадии вашего заказа.

Возврат и обмен - без проблемВы можете вернуть купленные товары в течение 14 дней. Товар должнен быть в нормальном состоянии и иметь все заводские упаковки.">Возврат и обмен - без проблем!

Различные способы оплатыОплачивайте товары удобными вам способами: наличными или картой курьеру, или картой прямо в момент заказа. Юридическим лицам доступна оплата по счету.

БрендМеандр Гарантия производителя5 лет Страна происхожденияРоссия

НАЗНАЧЕНИЕ

Устройство защиты многофункциональное УЗМ-50ЦМ УХЛ2 арт. 4680019912301 (далее УЗМ-50ЦМ) предназначено для защиты электрооборудования от работы при опасном для него напряжении сети (вне рекомендованного диапазона). Дополнительной (опциональной) функцией УЗМ-50ЦМ является защита сетей от тепловой перегрузки (ограничитель мощности).



ОПИСАНИЕ / ПРИНЦИП РАБОТЫ

После отключения питания и его повторной подачи УЗМ-50ЦМ необходимо до 3-4 секунд на подготовку к работе. Отсутствие индикации на дисплеях в этот момент времени является нормальным состоянием. После подготовки к работе включается индикация и устройство начинает контролировать входное напряжение.
Если до подачи питания не был включен режим ручного выключения, и напряжение на входе находится в разрешенном диапазоне, то УЗМ-50ЦМ начнет отсчет задержки включения нагрузки (задается в диапазоне от 2 до 999 секунд. По умолчанию - 10 секунд). После окончании отсчета питание будет подано на защищаемый участок цепи (на нагрузку). Отсчет времени завершится только в том случае, если напряжение не выйдет за установленные пороги во время отсчета.
Подать питание до окончания отсчета на выход можно в ручном режиме. Для этого нужно нажать на кнопку «вкл/выкл». В момент аварийного состояния питающей сети эта функция недоступна.

Функция контроля напряжения.

Если в процессе работы напряжение сети выйдет за заданные в настройках пороги срабатывания (по умолчанию Uмин=170В, Uмакс=255В), или за заданные в памяти устройства критические пороги на время более допустимого, то УЗМ-50ЦМ отключит питание с выхода для защиты оборудования. Если длительность аварии сети будет менее времени реакции, то отключения напряжения не произойдет.

Время реакции УЗМ-50ЦМ приведено в таблице.
Напряжение сетиМенее 110В ± 5ВБолее 120В ± 5В, но менее значения Uмин

Более значения Uмакс, но менее 300В ± 15В

Более 300 ± 15В
Время реакции0,5 сек.10 сек.0,1 секНе более 0,02 сек.



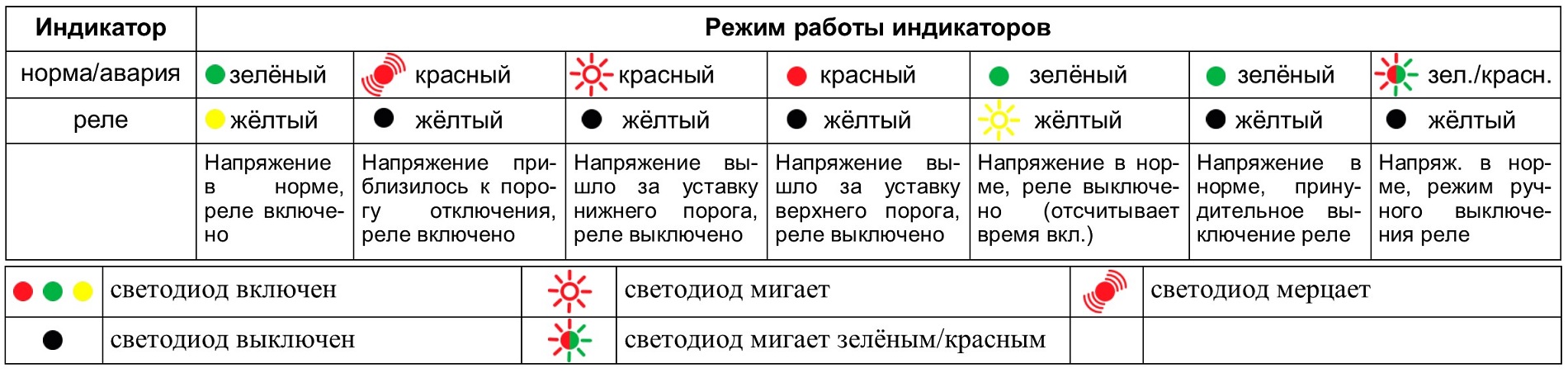

После выполнения защитной функции, устройство продолжит контроль напряжения сети. И как только оно войдет в заданные пределы (выше значения Uмин и менее Uмакс) и будет оставаться в данном пределе на время отсчета задержки включения – питание будет автоматически подано в защищаемую цепь (нагрузку).
УЗМ-50ЦМ позволяет отключить питание в защищаемой цепи на неограниченное время. Нажатие на кнопку «вкл/выкл» при включенном состоянии переведет устройство в режим ручного выключения.


ОБРАТИТЕ ВНИМАНИЕ! Если вы перевели УЗМ-50ЦМ в режим ручного выключения, то оно остаётся в этом режиме до выхода из него. Выключить данный режим можно только удержанием нажатием кнопки «вкл/выкл» (~2 секунды).

ОБРАТИТЕ ВНИМАНИЕ! Максимальное значение коммутируемого тока нагрузки – 63А. Это означает, что превышать данное значение нельзя. Вы можете использовать УЗМ-50ЦМ с любыми иными защитными автоматическими выключателями с номиналом не более 63А.

Функция ограничения мощности (опциональная).

Если в настройках включена функция ограничения мощности (установка в настройках любого значения Phi менее 14.5 кВт), то устройство дополнительно начнет контролировать ток нагрузки и осуществлять непрерывный расчет потребляемой мощности. Если в процессе контроля значение мощности станет больше установленного порога срабатывания на время, более заданного в настройках (от 10 до 999сек), то произойдет отключение питания с выхода. Питание будет подано автоматически по истечении заданной задержки срабатывания.

Рекомендуемые нашей компанией настройки порогов напряжения. Для большинства электроприборов оптимальное значение верхнего порога Uмакс является 255В, а нижнего порога 170-190В (значения ниже могут повлиять на работу холодильников, электродвигателей и стиральных машин). Установка значений близких к минимальным (240В и 210В) может привести к излишней частоте срабатывания защиты.

  ОБРАТИТЕ ВНИМАНИЕ! УЗМ-50ЦМ запоминает последние аварийные события, а также фиксирует их количество. Вы всегда можете ознакомиться с информацией о количестве аварий и максимальных/минимальных значениях напряжения сети, которые были зафиксированы устройством с момента сброса памяти.



СХЕМЫ ПОДКЛЮЧЕНИЯ
  ОБРАТИТЕ ВНИМАНИЕ! Подключение фазного проводника (сетевого ввода) возможно, как сверху, так и снизу. Это не влияет на функциональность УЗМ-50ЦМ. Через устройство пропускается только фаза. Нулевой проводник имеет длину 1 метр и подключается к общей нулевой колодке.

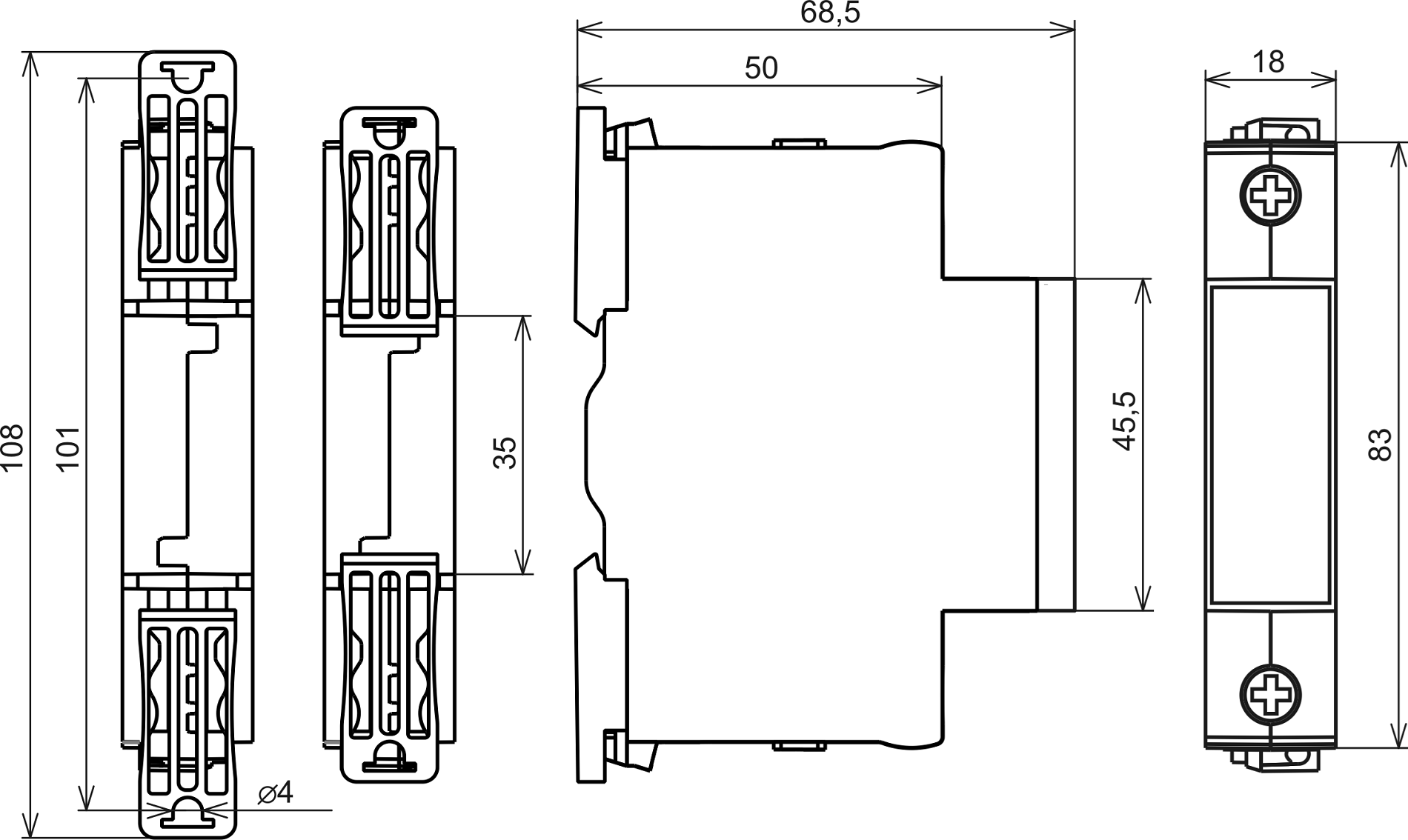

ГАБАРИТНЫЕ РАЗМЕРЫ

Габариты УЗМ-50ЦМ

ОБРАТИТЕ ВНИМАНИЕ! Монтаж устройства возможен на DIN рейку или на ровную поверхность. Для монтажа на ровную поверхность, замки (фиксаторы) необходимо переставить в крайние положения.
Питание
Напряжение питания
Переменное однофазное
Напряжение питания AC (переменное)
230 В
Частота напряжения питания (АС)
50 Гц
Максимальное напряжение питания
440 В В
Параметры защиты
Верхний порог отключения нагрузки
регулируемый (240-295В)
Верхний порог ускоренного отключения нагрузки
300В ±15В
Время срабатывания защиты по верхнему порогу
0,1с
Время срабатывания защиты по верхнему ускоренному порогу
20мс
Время срабатывания защиты по нижнему порогу
10с
Время срабатывания защиты по нижнему ускоренному порогу
500мс
Задержка включения /повторного включения нагрузки
10сек/6мин
Защита от импульсных помех
нет
Защита от искрения/дуги
нет
Нижний порог отключения нагрузки
регулируемый (120-210В)
Нижний порог ускоренного отключения нагрузки
110В ±5В
Параметры коммутации исполнительного устройства
Максимальный допустимый ток короткого замыкания
4500А
Номинальная мощность нагрузки (AC230В)
14,5 кВт
Номинальный ток нагрузки
не более 63А
Тип контактной группы
1 NO
Технические данные
Гистерезис срабатывания
Диапазон рабочих температур
-40…+55°С
Относительная влажность воздуха
до 80% (при 25°С)
Сечение подключаемых проводников
0,5-33 (20-2AWG) кв.мм.
Срок службы
10 лет
Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96
IP40/IP20
Вес / Размеры
Вес
0.15 кг
Габаритные размеры (ШхВхГ)
18х83х68,5
Производитель
Бренд
Меандр
Гарантия производителя
5 лет
Страна происхождения
Россия
Найти похожие

Руководство по эксплуатации (РЭ_УЗМ-50ЦМ_V18.pdf, 700 Kb) [Скачать]
