Устройство защиты УЗМ-50 УХЛ2

4680019912271
4680019912271
3,387.00 Р
Остаток на складе: 1 шт.
10 раб. дн.
+
В избранное

Защита нагрузки от обрыва нулевого провода или колебаний напряжения питания

нагрузка 63А

климатическое исполнение: -25°C- +55°C, влажность 80% при 25°C

фиксированные пороги, крепление на Дин рейку

Доставка
Варианты оплаты
Наши преимущества

Гарантия производителяНа все товары, купленные в нашем инетрнет магазине распространяется гарантийный срок производителя

Оповещение по emailВы получаете email информирование о каждой стадии вашего заказа.

Возврат и обмен - без проблемВы можете вернуть купленные товары в течение 14 дней. Товар должнен быть в нормальном состоянии и иметь все заводские упаковки.">Возврат и обмен - без проблем!

Различные способы оплатыОплачивайте товары удобными вам способами: наличными или картой курьеру, или картой прямо в момент заказа. Юридическим лицам доступна оплата по счету.

БрендМеандр Гарантия производителя5 лет Страна происхожденияРоссия

НАЗНАЧЕНИЕ

Устройство защиты многофункциональное УЗМ-50 УХЛ2 арт. 4680019912271 (далее УЗМ-50) предназначено для защиты электрооборудования от работы при опасном для него напряжении сети (вне рекомендованного диапазона).



ОПИСАНИЕ / ПРИНЦИП РАБОТЫ

После отключения питания и его повторной подачи УЗМ-50 необходимо до 3-4 секунд на подготовку к работе. Отсутствие индикации в этот момент времени является нормальным состоянием. После подготовки к работе включается индикация и УЗМ-50 начинает контролировать входное напряжение.
Если до подачи питания не был включен режим ручного выключения, и напряжение на входе находится в разрешенном диапазоне, то УЗМ-50 начнет отсчет задержки включения нагрузки (10 секунд или 6 минут по выбору пользователя). По умолчанию заводская настройка установлена на 10 секунд. После окончании отсчета напряжение будет подано на контролируемый участок цепи (на нагрузку). Отсчет времени завершится только в том случае, если напряжение не выйдет за установленные пороги во время отсчета.
Подать питание, не дожидаясь окончания отсчета, на нагрузку (выход) можно в ручном режиме. Для этого необходимо на лицевой панели нажать кнопку «вкл/выкл». В момент аварийного состояния питающей сети эта функция недоступна.
Если в процессе работы напряжение сети выйдет за пороги срабатывания или за заданные в памяти устройства критические пороги на время более допустимого, то УЗМ-50 отключит питание с выхода для защиты оборудования. Если длительность аварии сети будет менее времени реакции, то отключения напряжения не произойдет.

Время реакции УЗМ-50 приведено в таблице.
Напряжение сетиМенее 80В ± 5ВБолее 80В ± 5В, но менее 155В

Более 270В, но менее 300В ± 15В

Более 300 ± 15В
Время реакции0,5 сек.10 сек.0,1 секНе более 0,02 сек.



После выполнения защитной функции, УЗМ-50 продолжит контроль напряжения сети. И как только оно войдет в заданные пределы (выше 155В и менее 270В) и будет оставаться в данном пределе на время отсчета задержки включения – питание будет автоматически подано в защищаемую цепь (нагрузку).
УЗМ-50 позволяет отключить питание в защищаемой цепи на неограниченное время. Нажатие на кнопку «вкл/выкл» при включенном состоянии переведет устройство в режим ручного выключения.
ОБРАТИТЕ ВНИМАНИЕ! Если вы перевели УЗМ-50 в режим ручного выключения, то оно остаётся в этом режиме до выхода из него. Выключить данный режим можно только удержанием нажатием кнопки «вкл/выкл» (~2 секунды).

ОБРАТИТЕ ВНИМАНИЕ! Максимальное значение коммутируемого тока нагрузки – 63А. Это означает, что превышать данное значение нельзя. Вы можете использовать УЗМ-50 с любыми иными защитными автоматическими выключателями с номиналом не более 63А.

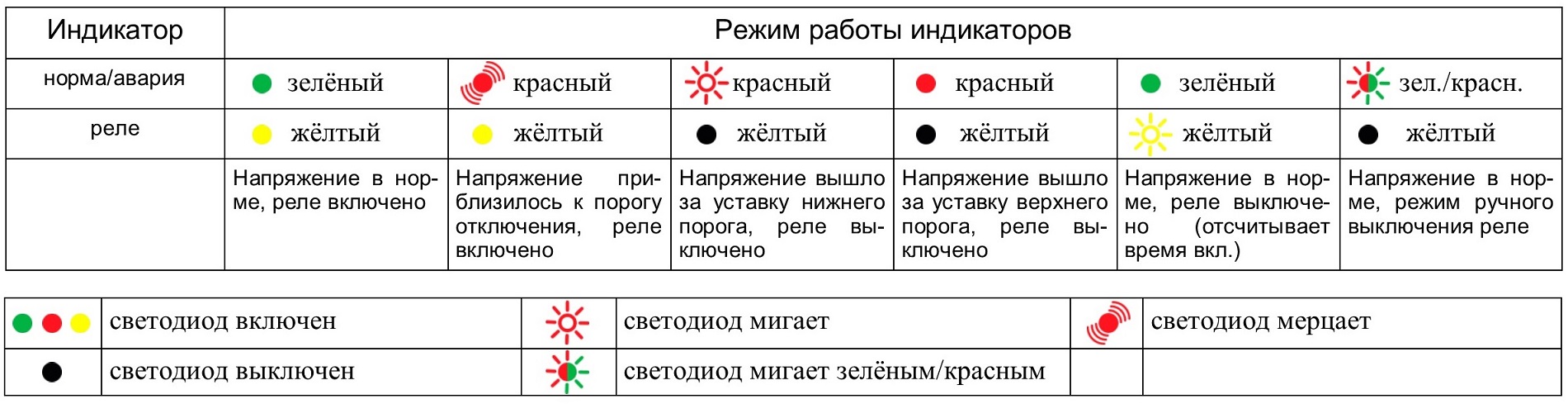

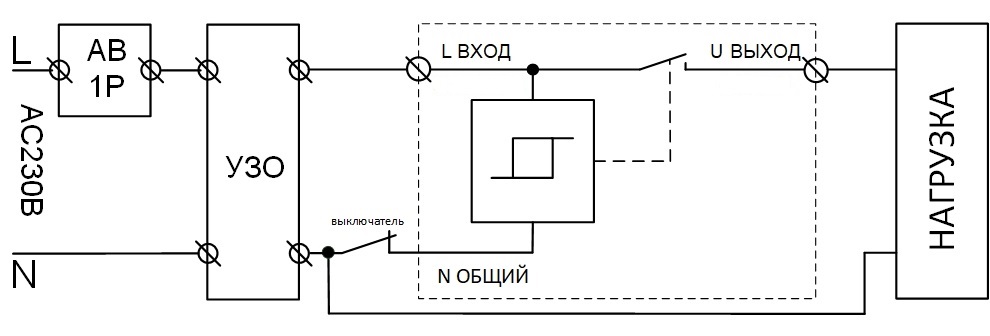

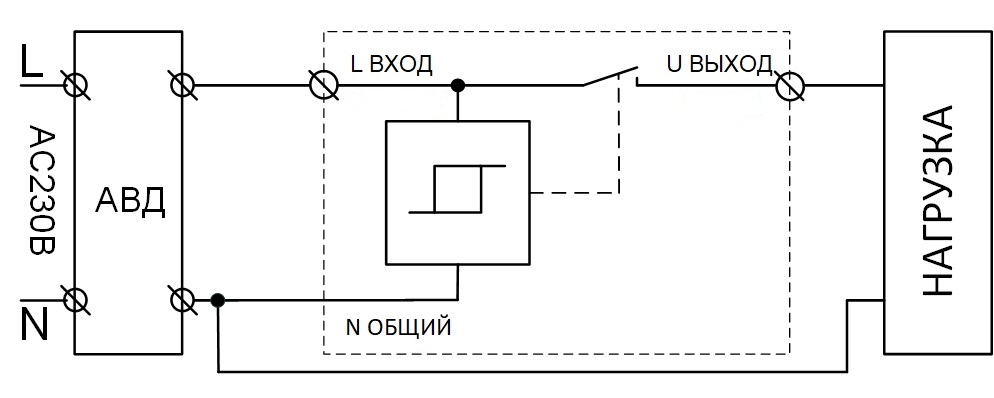

СХЕМЫ ПОДКЛЮЧЕНИЯ

  ОБРАТИТЕ ВНИМАНИЕ! Подключение фазного проводника (сетевого ввода) возможно, как сверху, так и снизу. Это не влияет на функциональность УЗМ-50. Через устройство пропускается только фаза. Нулевой проводник имеет длину 1 метр и подключается к общей нулевой колодке.

ГАБАРИТНЫЕ РАЗМЕРЫ

Габариты УЗМ-51М

Монтаж устройства возможен на DIN рейку или на ровную поверхность. Для монтажа на ровную поверхность, замки (фиксаторы) необходимо переставить в крайние положения.

Питание
Диапазон напряжения питания AC (переменное)
AC 30...440В
Напряжение питания
Переменное однофазное
Напряжение питания AC (переменное)
230 В
Частота напряжения питания (АС)
50 Гц
Максимальное напряжение питания
440 В
Параметры защиты
Верхний порог отключения нагрузки
фиксированный (270В)
Верхний порог ускоренного отключения нагрузки
300В ±15В
Время срабатывания защиты по верхнему порогу
0,1с
Время срабатывания защиты по верхнему ускоренному порогу
20мс
Время срабатывания защиты по нижнему порогу
10с
Время срабатывания защиты по нижнему ускоренному порогу
100мс
Время срабатывания импульсной защиты
менее 20 мс
Задержка включения /повторного включения нагрузки
10сек/6мин
Защита от импульсных помех
да
Защита от искрения/дуги
нет
Макс. энергия импульса, поглощаемая встроенным варистором
200 Дж
Нижний порог отключения нагрузки
фиксированный (155В)
Нижний порог ускоренного отключения нагрузки
80В ±5В
Параметры коммутации исполнительного устройства
Максимальный допустимый ток короткого замыкания
4500А
Номинальная мощность нагрузки (AC230В)
14,5 кВт
Номинальный ток нагрузки
63А
Тип контактной группы
1 NO
Технические данные
Гистерезис срабатывания
3%
Диапазон рабочих температур
-40…+55°С
Относительная влажность воздуха
до 80% (при 25°С) (без конденсата)
Сечение подключаемых проводников
0,5-33 (20-2AWG) кв.мм.
Срок службы
10 лет
Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96
IP40/IP20
Вес / Размеры
Вес
0.2 кг
Габаритные размеры (ШхВхГ)
18х83х68,5
Производитель
Бренд
Меандр
Гарантия производителя
5 лет
Страна происхождения
Россия
Найти похожие

Руководство по эксплуатации (Паспорт_УЗМ-50_V08.pdf, 1,014 Kb) [Скачать]
