Устройство защиты УЗМ-3-63Ц AC230В/AC400B УХЛ4

НАЗНАЧЕНИЕ

Устройство защиты многофункциональное УЗМ-3-63Ц УХЛ4 арт. 4680019912974 (далее УЗМ-3-63Ц) предназначено для защиты электрооборудования от работы при опасном для него напряжении сети (вне рекомендованного диапазона) с индикацией текущих параметров напряжения, тока или мощности на цифровых дисплеях. Дополнительной (опциональной) функцией УЗМ-3-63Ц является защита сети от тепловой перегрузки (ограничитель мощности). Предназначено только для использования в трехфазных четырёхпроводных сетях.

ОПИСАНИЕ / ПРИНЦИП РАБОТЫ

После отключения питания и его повторной подачи УЗМ-3-63Ц необходимо до 3-4 секунд на подготовку к работе. Отсутствие индикации на дисплеях в этот момент времени является нормальным состоянием. После подготовки к работе включается индикация и устройство начинает контролировать входное напряжение и ток.
Если до подачи питания не был включен режим ручного выключения, и напряжение на входе находится в разрешенном диапазоне, то устройство начнет отсчет задержки включения (задается в диапазоне от 2 до 999 секунд. По умолчанию - 10 секунд). После окончании отсчета питание будет подано на защищаемый участок цепи (на нагрузку). Отсчет времени завершится только в том случае, если не возникнет аварийных ситуаций во время отсчета.

УЗМ-3-63Ц позволяет отключить питание в защищаемой цепи на неограниченное время. Нажатие на кнопку «вкл/выкл» при включенном состоянии переведет устройство в режим ручного выключения. В момент аварийного состояния питающей сети или превышения мощности эта функция недоступна.

ОБРАТИТЕ ВНИМАНИЕ! При срабатывании защиты отключаются все три фазных провода. Пофазное отключение невозможно. Нулевой провод N не коммутируется. Транзит N проводника через УЗМ-3-63Ц не является обязательным и не влияет на функциональность.

Функция контроля напряжения.
Если в процессе работы напряжение сети выйдет по любой из фаз за заданные в настройках пользователем пороги срабатывания (по умолчанию Uмин=170В, Uмакс=270В), или за заданные в памяти устройства критические пороги на время более допустимого, то после остчета времени отключения, УЗМ отключит питание с выхода для защиты оборудования. Если длительность аварии сети будет менее времени реакции, то отключения напряжения не произойдет.

После выполнения защитной функции, устройство продолжит контроль напряжения сети. И как только оно войдет в заданные пределы + гистерезис (выше значения Uмин и менее Uмакс) и будет оставаться в данном пределе на время отсчета задержки включения – питание будет автоматически подано в защищаемую цепь (нагрузку).
ОБРАТИТЕ ВНИМАНИЕ! Максимальное значение коммутируемого тока нагрузки – 63А. Это означает, что превышать данное значение нельзя. Вы можете использовать УЗМ-3-63Ц с любыми иными защитными автоматическими выключателями с номиналом не более 63А.

Функция ограничения мощности (опциональная).
Если в настройках включена функция ограничения мощности (установка в настройках любого значения Phi менее 13 кВт), то УЗМ-3-63Ц дополнительно начнет контролировать ток нагрузки по каждой фазе и осуществлять непрерывный расчет потребляемой мощности. Если в процессе контроля значение мощности станет больше установленного порога срабатывания на время, более заданного в настройках (от 2 до 999 сек), то произойдет отключение питания нагрузки. Питание будет подано автоматически по истечении заданной задержки срабатывания.

Функция контроля чередования фаз (опциональная).
Если в настройках включена функция контроля чередования фаз (установка в настройках параметра Abc = "On"), то УЗМ-3-63Ц начнет контролировать последовательность чередования фаз. Если в процессе контроля произойдет замена фаз местами на входе устройства, то после остчета времени отключения (фиксированное 200 мс) произойдет отключение питания нагрузки. Для устранения ошибки необходимо поменять местами провода в клеммах L2 и L3.

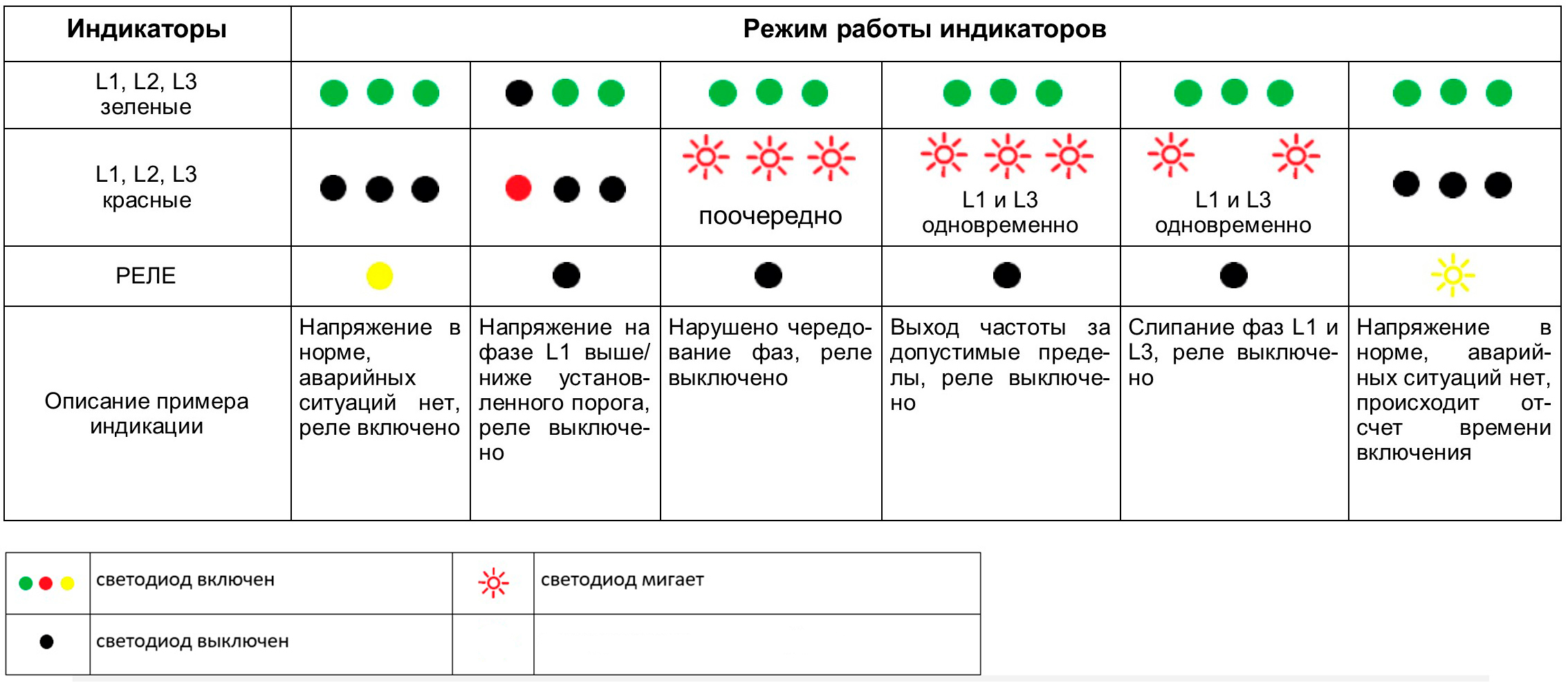

ОБРАТИТЕ ВНИМАНИЕ! При подаче одной и той же фазы на входы УЗМ-3-63Ц, напряжение на защищаемый участок цепи (на нагрузку) подано не будет, так как будет нарушен порядок чередования фаз (красные светодиоды по каждой фазе L1, L2, L3 будут мигать поочередно).

Функция контроля частоты сети.
Контроль частоты сети является неотключаемой функцией (допустимый диапазон от 45 до 55Гц). Если в процессе контроля произойдет выход частоты за пределы диапазона, то после остчета времени отключения (фиксированное 200 мс) произойдет отключение питания нагрузки.

Функция контроля асимметрии фаз.
Контроль асимметрии фаз является неотключаемой функцией (допустимый предел 35%). Если в процессе контроля произойдет перекос напряжения между фазами более допустимого, то после остчета времени отключения произойдет отключение питания нагрузки.

Рекомендуемые нашей компанией настройки порогов напряжения. Для большинства электроприборов оптимальное значение верхнего порога Uмакс является 255В, а нижнего порога 170-190В (значения ниже могут повлиять на работу холодильников, электродвигателей и стиральных машин). Установка значений близких к минимальным (240В и 210В) может привести к излишней частоте срабатывания защиты.

  ОБРАТИТЕ ВНИМАНИЕ! УЗМ-3-63Ц запоминает последние аварийные события по каждой фазе, а также фиксирует их количество. Вы всегда можете ознакомиться с информацией о количестве аварий и максимальных / минимальных значениях напряжения сети, которые были зафиксированы устройством с момента сброса памяти.

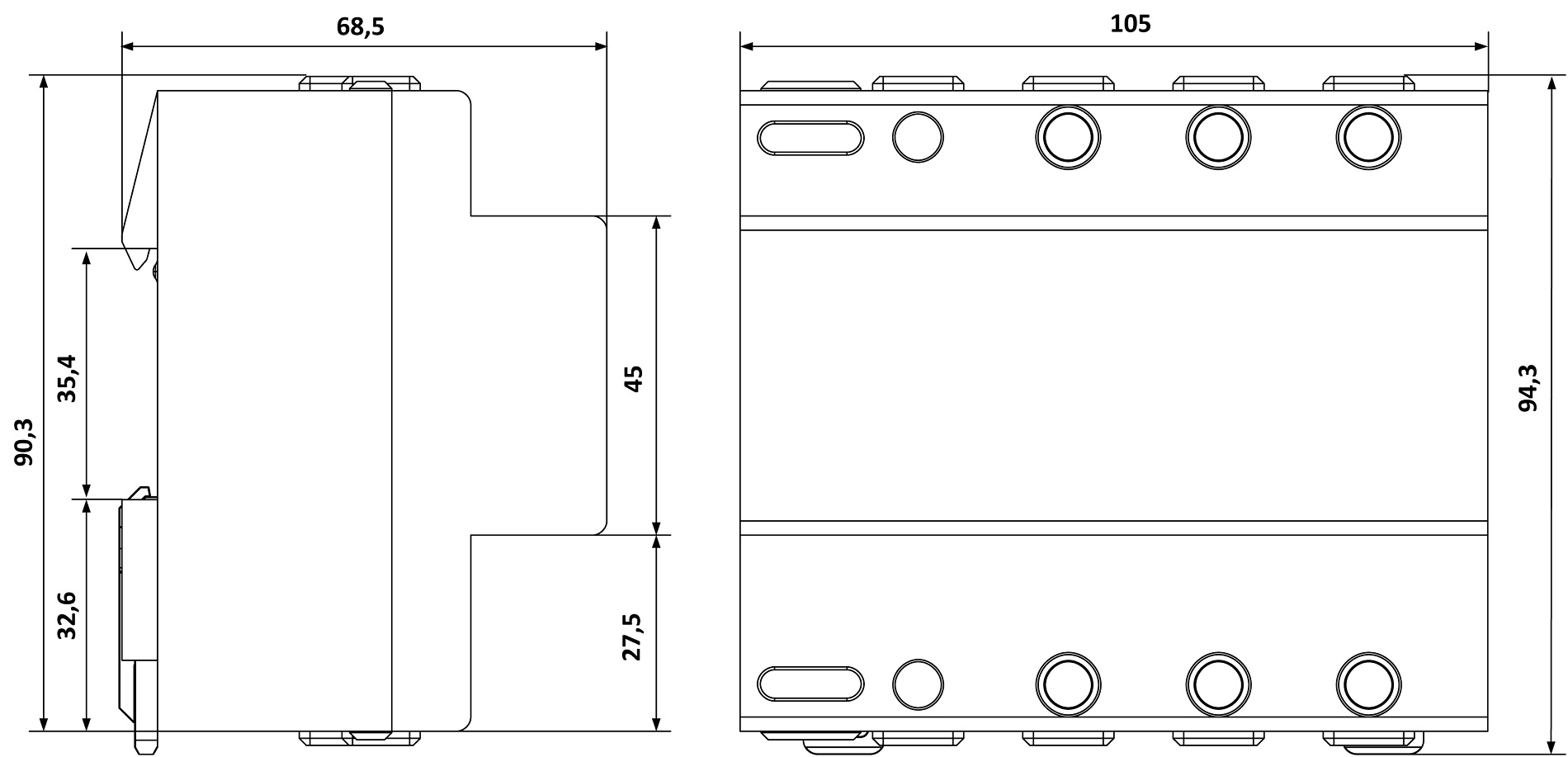

ОБРАТИТЕ ВНИМАНИЕ! Монтаж устройства возможен только на DIN рейку.
