НАЗНАЧЕНИЕ

Однофазный тиристорный регулятор мощности WF4V016-000 (далее Устройство) предназначен для плавной регулировки мощности нагрузки в однофазных сетях. Устройство применяется для регулировки мощности как активной, так и реактивной нагрузки (тэны, инфракрасные нагреватели, системы освещения, трансформаторы и т.д.). С помощью 2-3 Устройств можно осуществлять регулировку мощности нагрузки в трехфазных сетях. Не рекомендовано использование для регулировки мощности систем освещения.

ПРИНЦИП РАБОТЫ

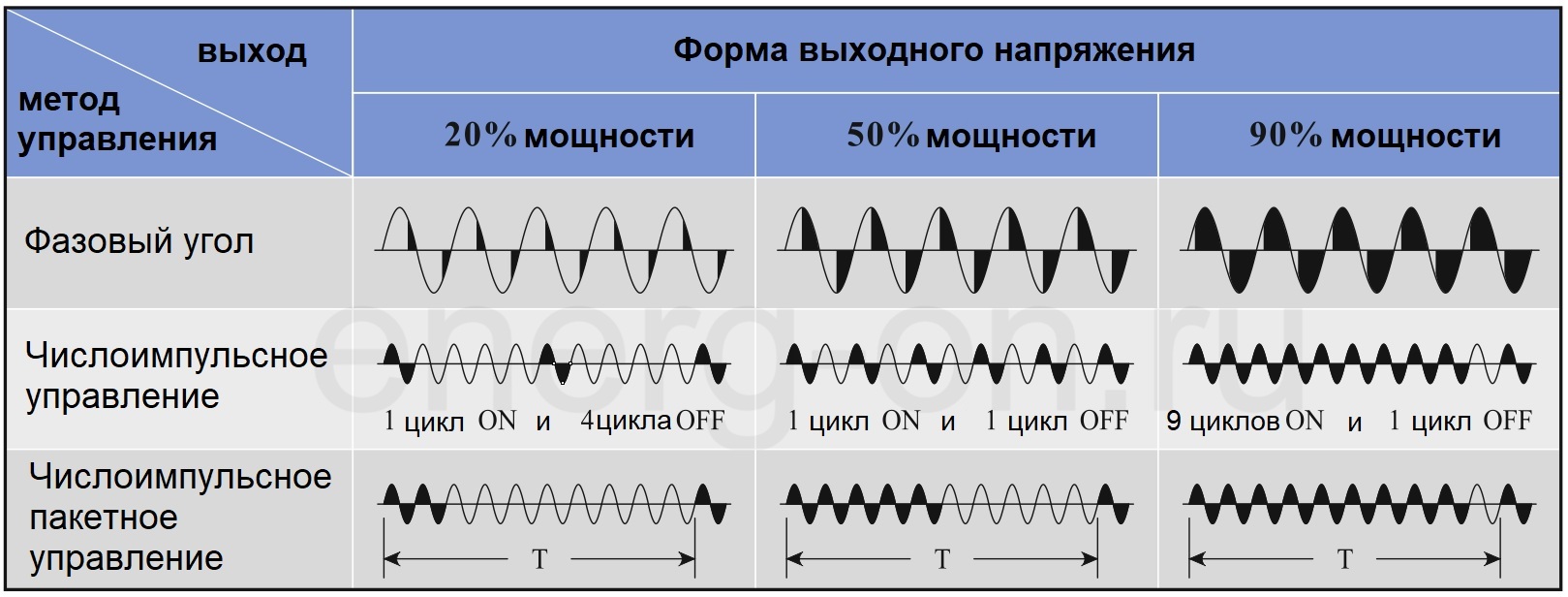

Устройство осуществляет регулировку мощности с помощью двух включенных встречно-параллельно тиристоров, за счет чего достигается регулировка в двух полупериодах колебаний напряжения питания. Устройство имеет два способа управления тиристорным блоком.

Phase Angle Control - Изменение фазового угла открытия тиристоров. В зависимости от выбранного значения мощности нагрузки тиристоры открываются на определенный угол (100% мощности - 180 градусов открытия каждого из тиристоров).

Zero Cycle Sampling - Числоимпульсный способ регулировки мощности. Тиристоры включаются на весь период колебания напряжения в момент его перехода через ноль. Регулировка мощности нагрузки осуществляется числом периодов активного состояния тиристоров в течении 2-х секунд (1 активный полупериод - 1% мощности, 10 - 10%; и т.д.). Алгоритмы управления тиристорами осуществляют равномерное распределение активных периодов по отношению к общему количеству.
ВНИМАНИЕ! при первом запуске в режиме числоимпульсного управления происходит плавный пуск в течение 6 секунд фазовым способом с последующим переходом на числоимпульсное управление.

НАСТРОЙКА И УПРАВЛЕНИЕ

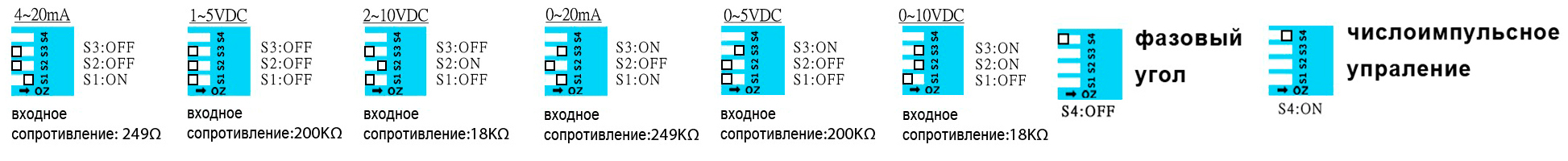

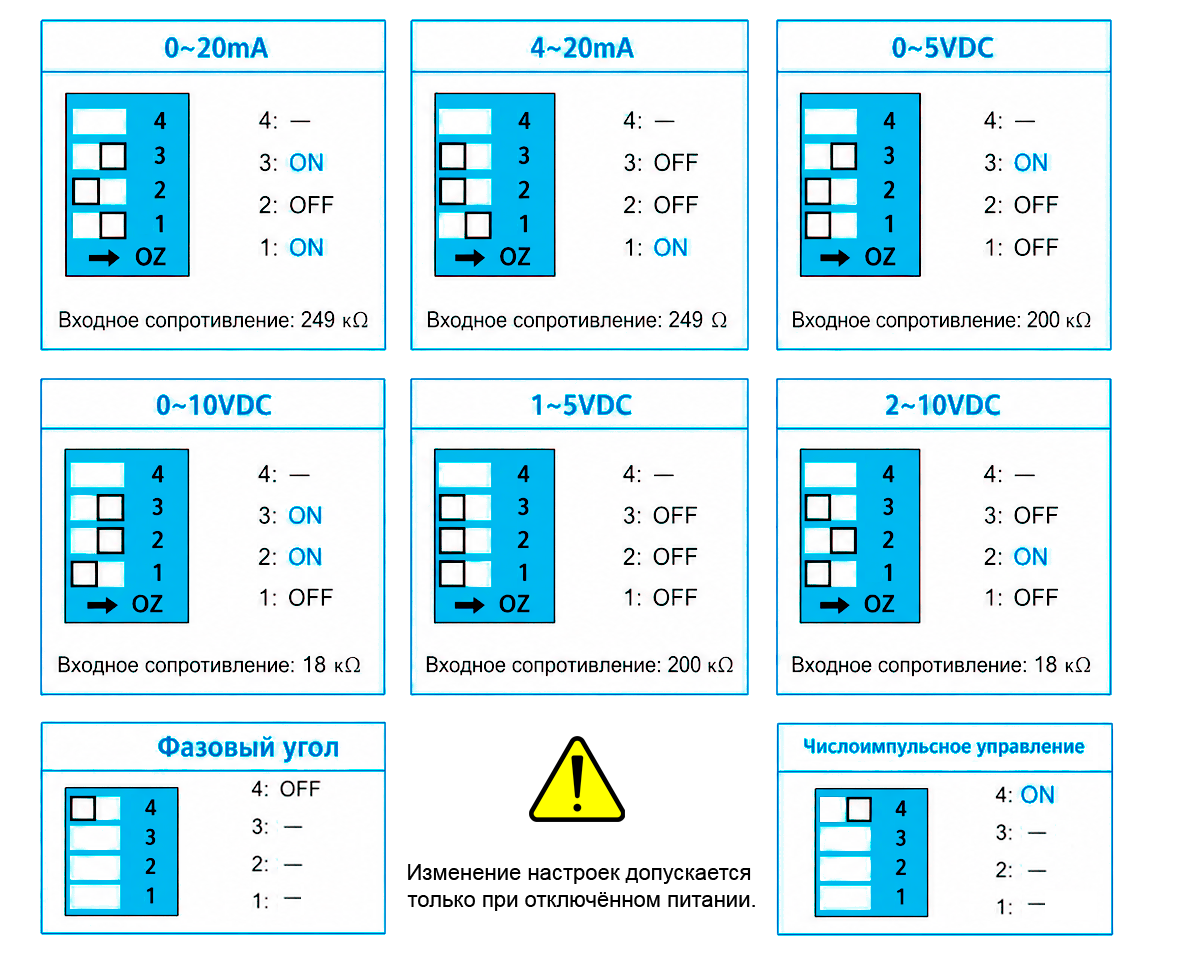

Настройка регулятора осуществляет установкой DIP переключателей в нужное положение.
Переключатель S4 определяет способ управления мощностью на нагрузке.
Переключатели S1-S3 определяют тип сигнала управления регулятором. DIP переключатель расположен на торцевой (16А, 25А) или лицевой (35А, 50А) стороне регулятора

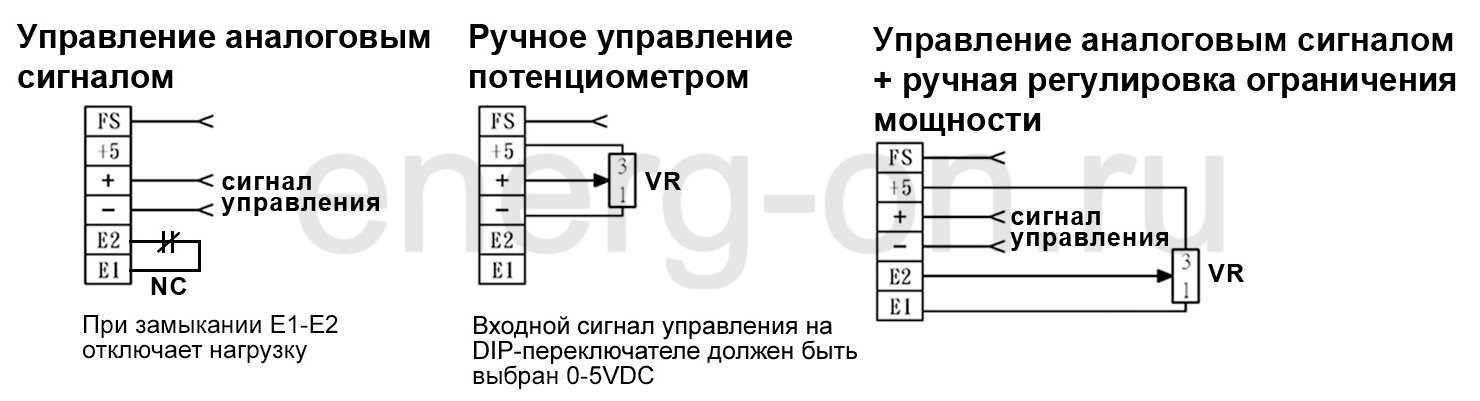

Управление аналоговым сигналом от датчиков (контроллеров). Устройство позволяет осуществлять регулировку уровня выходной мощности с помощью внешних устройств. Для этого необходимо осуществить подключение аналогового сигнала к клеммами "+" и "-" соблюдая полярность подключения. При этом имеется возможность или осуществления регулировки максимального уровня выходной мощности или аппаратной остановки работы регулятора. Для регулировки максимального уровня выходной мощности необходимо осуществить подключение потенциометра с сопротивлением от 2 до 10 кОм между клеммами "+5","Е1" и "Е2". Подвижный контакт потенциометра подключается к "Е2". Положением потенциометра осуществляется регулировка максимальной мощности. Установка перемычки между клеммами "Е1" и "Е2" приведет к остановке работы.

Управление уровнем выходной мощности с помощью выносного потенциометра (ручное управление). Устройство позволяет осуществлять регулировку уровня выходной мощности с помощью выносного потенциометра. Для этого необходимо осуществить подключение потенциометра с сопротивлением от 2 до 10 кОм между клеммами "+5", "-" и "+". Подвижный контакт потенциометра подключается к "+". На DIP переключателе выбрать тип аналогового сигнала управления 1-5V DC. Если в процессе регулировки мощности возникают сбои в работе Устройства, то необходимо уменьшить длину проводов или уменьшить номинал потенциометра (но нижняя граница сопротивления должна быть не менее 2 кОм). 100% уровню выходной мощности соответствует верхнее по схеме подключения положение движка, минимальной - нижнее. Установка перемычки между клеммами "Е1" и "Е2" также может использоваться для остановки работы регулятора мощности.

ВАЖНО! Устройство не заменяет частотные преобразователи. Использование регулятора для управления электродвигателями может привести к их перегреву и выходу из строя.

ВАЖНО! Устройство не предназначено для работы на постоянном токе.

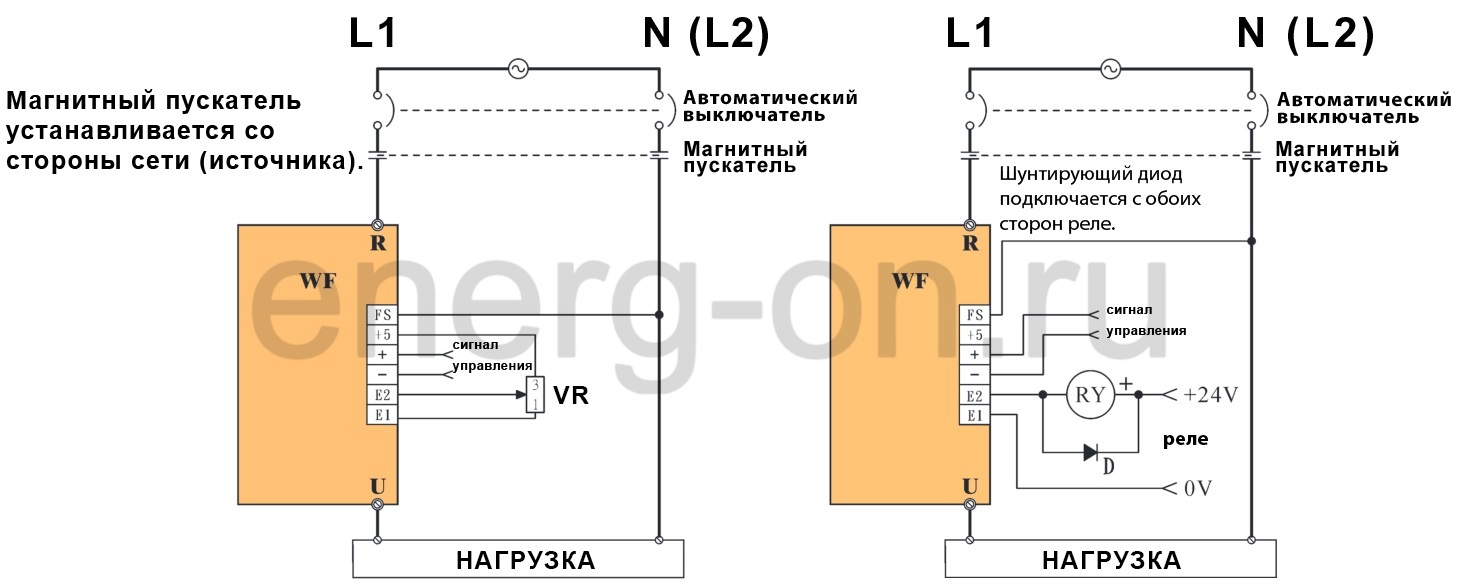

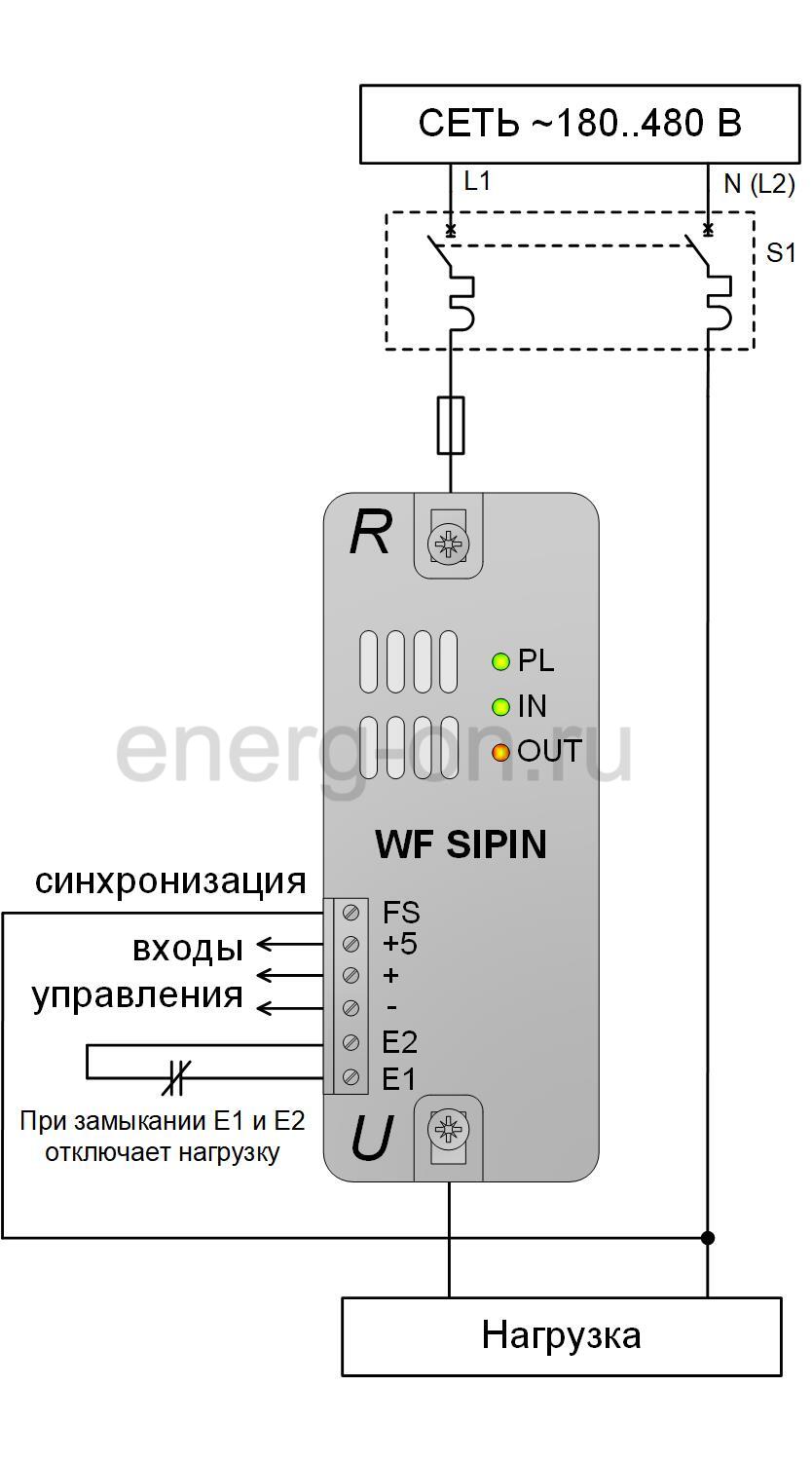

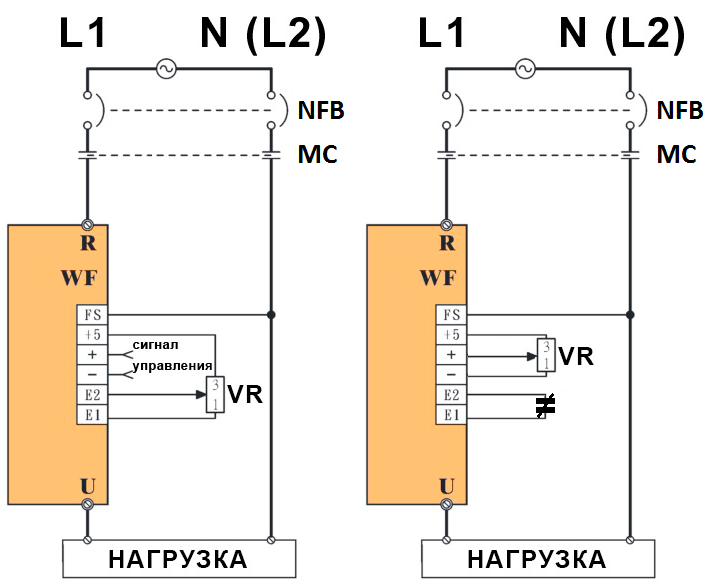

ВАРИАНТЫ СХЕМ ПОДКЛЮЧЕНИЯ И УПРАВЛЕНИЯ

NFB (No-Fuse Breaker) – Автоматический выключатель от сверхтоков короткого замыкания. Позволяет отключить источник питания при перегрузке, а также обесточить оборудование при необходимости обслуживания для предотвращения поражения электрическим током обслуживающего персонала.
MC (magnetic contactor) – Электромагнитный контактор (пускатель) предназначен для отключения регулятора от сети при остановке работы. Обязателен, если снятие питания с электроустановки на период отсутствия дежурного персонала или выведение ее из работы не обеспечены иным способом.

ВАЖНО! Подключение входа синхронизация (FS) и соблюдение направления подключения Устройства обязательны!

ОСНОВНЫЕ ОСОБЕННОСТИ

• Цифровое управление, разрешающая способность на выходе – 0,1%;
• Номинальный ток нагрузки 16А;
• Диапазон напряжения питания нагрузки AC180-480В;
• Не требует вспомогательного питания;
• 2 режима регулировки мощности нагрузки;
• Работа с активной и индуктивной нагрузкой;
• Возможность дистанционного управления;
• Автоматическое отключение при аварийных ситуациях со световой индикацией аварии;
• Компактный размер и монтаж на DIN-рейку;
• Защита от перегрузки и коротких замыканий встроенным быстродействующим предохранителем.

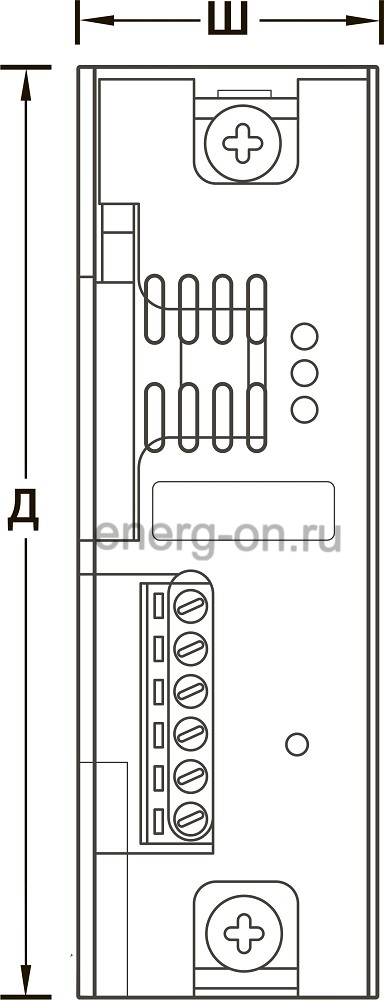

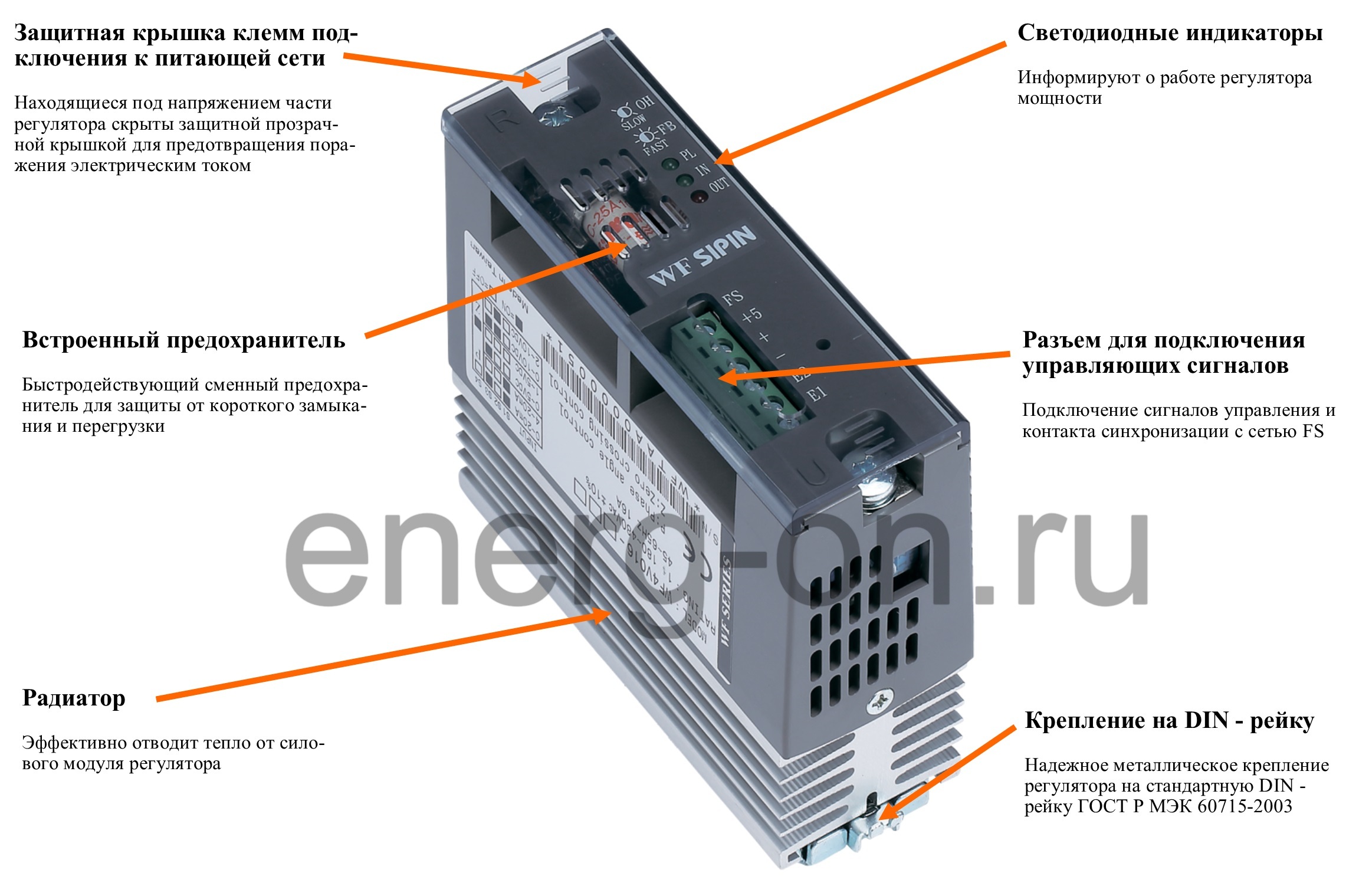

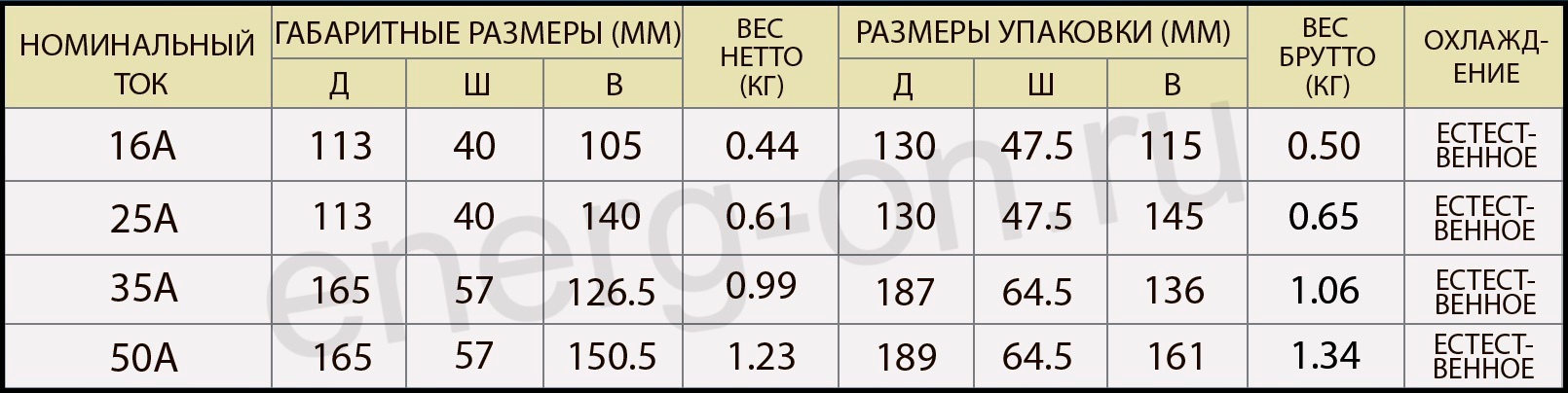

КОНСТРУКЦИЯ УСТРОЙСТВА

Устройство представляет собой корпус-охладитель блока тиристоров со встроенным быстродействующим предохранителем, объединенный с платой управления и органами управления. Устройство крепится на DIN-рейку шириной 35мм (ГОСТ Р МЭК 60715-2003). Заземление корпуса Устройства обязательно.

УСЛОВИЯ ЭКСПЛУАТАЦИИ И МОНТАЖА

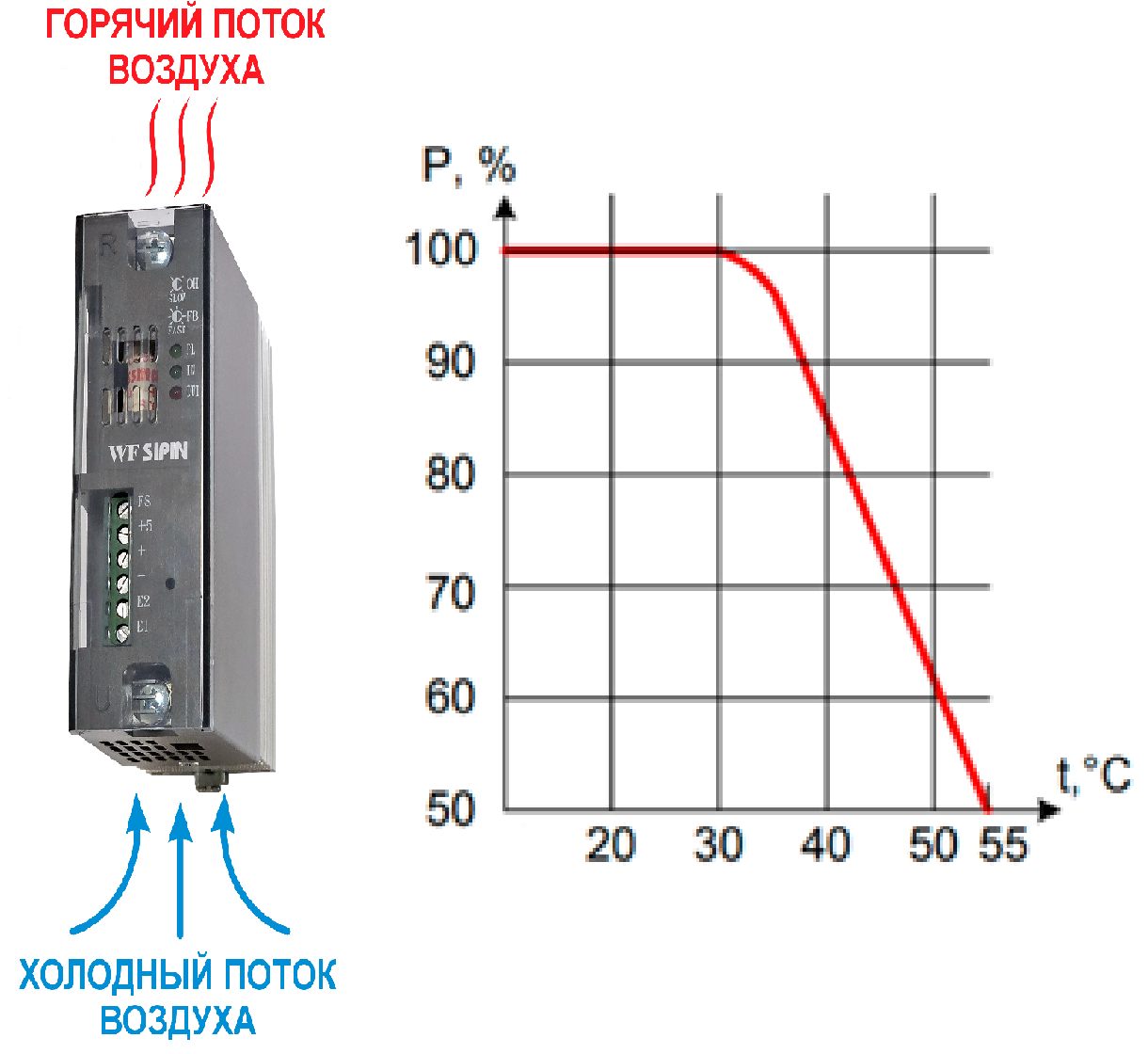

Регулятор мощности во время работы может значительно нагреваться. Поэтому необходимо устанавливать устройство вертикально на ровную плоскую поверхность с достаточным запасом пространства с обеих сторон. Для лучшего охлаждения радиатор должен свободно продуваться воздухом снизу вверх (в моделях с вентилятором это особенно важно!). При установке регуляторов в шкаф, необходимо предусмотреть его вентиляцию. НЕ устанавливайте регулятор в местах с повышенной внешней температурой или в местах с плохой вентиляцией, в ином случае используйте его со сниженной номинальной мощностью. В случае если температура окружающей среды в месте монтажа регулятора мощности превышает 30°С необходимо выбирать регулятор большей мощности и учитывать коэффициент дерейтинга (см рисунок).

Устройство обеспечивает заданные режимы функционирования при соблюдении следующих условий:
