Таймер последовательно-комбинационный ТК-415 ACDC85-270В УХЛ4

3425604415
9,850.00 Р
(Включая НДС 20%)
10 раб. дн.
+
  В избранное

Микропроцессорное устройство предназначеное для коммутации в предварительно настроенные моменты времени до 15 нагрузок по очереди или по группам;

Однократный режим (по команде) или циклический (бесконечный);

Светодиодный дисплей;

Каскадное включение нескольких устройств для расширения суммарного числа каналов;

15 шт. NО контактов по 10А/AC250В;

Входы для управления стартом и паузой таймера.

Доставка
Варианты оплаты
Наши преимущества
Похожие товары тут
Вес0.5 кг. БрендНОВАТЕК-ЭЛЕКТРО Страна происхожденияРоссия Гарантия производителя3 года Срок службы10 лет

НАЗНАЧЕНИЕ

Последовательно-комбинационный таймер ТК-415 (многокональное реле времени) представляет собой микропроцессорное программируемое устройство и предназначено для коммутации в предварительно настроенные моменты времени до 15 нагрузок по очереди (последовательный режим) или в определенных комбинациях (комбинационный режим).

ПРИНЦИП РАБОТЫ УСТРОЙСТВА

Устройство управляет нагрузками по одной из заданных пользователем программ, которые настраиваются отдельно на каждое из 15 реле.

Программы - режимы работы реле:

  • Однократный последовательный режим работы - в качестве события пользователь задает состояние реле нагрузки (включено или выключено), устанавливая время ВКЛ и время ВЫКЛ. Далее после отработки первого события последовательно включается 2е событие (реле) на такое же время ВКЛ и ВЫКЛ. После отработки последнего 15 го реле ТК-415 завершает работу до старта режима.
  • Однократный комбинированный режим работы - в качестве события пользователь задает состояние реле нагрузки (включено или выключено), устанавливая время ВКЛ и время ВЫКЛ для каждого события отдельно, независимо (до 8 комбинаций на одно реле - канал). Все каналы - реле при старте запускаются согласно своим событиям.  После отработки первого события последовательно включается 2е событие и т.д. После отработки последнего 15 го события во всех 15 каналах - реле ТК-415 завершает работу до старта режима.
  • Цикличный последовательный режим работы - в качестве события пользователь задает состояние реле нагрузки (включено или выключено), устанавливая время ВКЛ и время ВЫКЛ. Далее после отработки первого события последовательно включается 2е событие (реле) на такое же время ВКЛ и ВЫКЛ. После отработки последнего 15 го реле ТК-415 возвращается к 1 му событию и цикл из 15 событий отрабатывается заново (бесконечный цикл).
  • Цикличный комбинированный режим работы - в качестве события пользователь задает состояние реле нагрузки (включено или выключено), устанавливая время ВКЛ и время ВЫКЛ для каждого события отдельно, независимо (до 8 комбинаций на одно реле - канал). Все каналы - реле при старте запускаются согласно своим событиям.  После отработки первого события последовательно включается 2е событие и т.д. После отработки последнего 15 го события во всех 15 каналах - реле ТК-415 возвращается к 1 вым событиям и цикл отрабатывается заново (бесконечный цикл).

ВАЖНО! Подключение входов S1/S2, C1/C2, I1/I2 к внешним источникам питания может привести к выходу устройства из строя. Данные входы необходимо подключать только к изолированным контактам реле или переключателей.

ОСНОВНЫЕ ОСОБЕННОСТИ

  • микропроцессорное управление;
  • простое переключение между последовательным и комбинационным таймером;
  • 7-сегментная светодиодная индикация;
  • каскадное включение нескольких устройств для расширения суммарного числа каналов;
  • возможность сохранения состояния устройства после отключения питания и продолжение работы программы с момента аварии;
  • входы для управления стартом и паузой таймера;
  • быстрый сброс всех настроек;
  • копирование настроек;
  • программа может быть выполнена только один раз или циклически повторяться;
  • возможность подключения к ПК через интерфейс RS-232.
  • 15 нормально разомкнутых контактов 10А/AC230В.

КОНСТРУКЦИЯ УСТРОЙСТВА

Устройство выпускается в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную DIN-рейку шириной 35мм (ГОСТ Р МЭК 60715-2003). Конструкция клемм обеспечивает надёжный зажим проводов питания сечением до 2.0 мм2

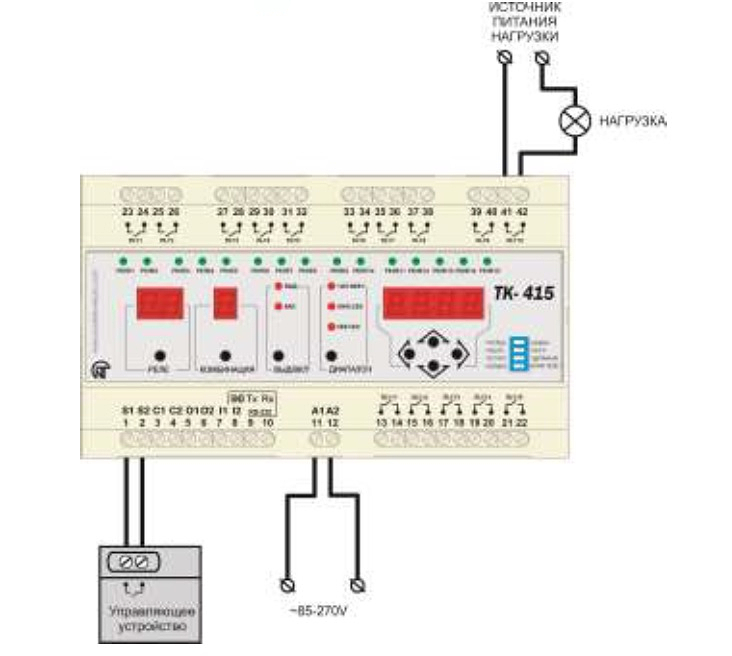

СХЕМА ПОДКЛЮЧЕНИЯ

Схема ТК-415

ВАЖНО! При подключении источника постоянного тока (клеммы 11, 12) соблюдение полярности не обязательно.

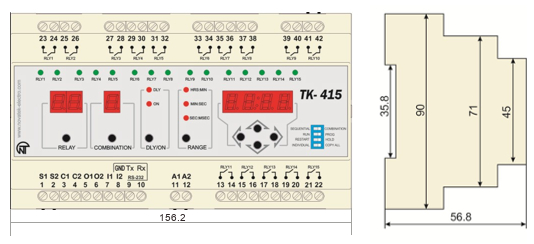

ГАБАРИТНЫЕ РАЗМЕРЫ

Габариты ТК-415


Дополнительную информацию о параметрах и режимах работы устройства Вы можете найти в паспорте изделия (вкладка «файлы»)

Питание
Напряжение питания:
Переменное/Постоянное
Напряжение питания AC (переменное):
85-270В В
Максимальное напряжение питания:
270В В
Частота напряжения питания (АС):
47-63 Гц
Напряжение питания DC (постоянное):
85-270В В
Параметры коммутации исполнительного устройства
Тип контактной группы:
15 NO
Номинальный ток нагрузки:
10А
Технические данные
Тип реле времени:
Циклическое
Гистерезис срабатывания:
±0,1% + 20 мсек.
Сечение подключаемых проводников:
не более 0,5-2,0 кв.мм.
Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96:
IP20/IP20
Диапазон рабочих температур:
-20…+55°С
Относительная влажность воздуха:
до 85% (при 40°С)
Вес/размеры
Вес:
0.5 кг.
Габаритные размеры (ШхВхГ):
86х157х57 мм
Производитель
Бренд:
НОВАТЕК-ЭЛЕКТРО
Страна происхождения:
Россия
Гарантия производителя:
3 года
Срок службы:
10 лет

Инструкция (Паспорт_ТК-15.pdf, 758 Kb) [Скачать]
