Счетчик СИМ-05ч-1-09 DC10-30В УХЛ2

4680019912011
4680019912011
3,283.00 Р
Нет в наличии
10 раб. дн.
+
В избранное
Счётчик моточасов щитового исполнения на постояное напряжение 10-30В в климатическом исполнении УХЛ4
Доставка
Варианты оплаты
Наши преимущества

Гарантия производителяНа все товары, купленные в нашем инетрнет магазине распространяется гарантийный срок производителя

Оповещение по emailВы получаете email информирование о каждой стадии вашего заказа.

Возврат и обмен - без проблемВы можете вернуть купленные товары в течение 14 дней. Товар должнен быть в нормальном состоянии и иметь все заводские упаковки.">Возврат и обмен - без проблем!

Различные способы оплатыОплачивайте товары удобными вам способами: наличными или картой курьеру, или картой прямо в момент заказа. Юридическим лицам доступна оплата по счету.

БрендМеандр Гарантия производителя2 года Страна происхожденияРоссия

НАЗНАЧЕНИЕ

Счётчик моточасов СИМ-05ч-1-09 (далее Устройство) предназначен для учёта суммарной наработки оборудования и количества включений в процессе эксплуатации. Устройство применяется в системах подсчета времени работы (выработки) оборудования.



ПРИНЦИП РАБОТЫ УСТРОЙСТВА

В момент подачи питания на индикаторе на несколько секунд показывается текущее число включений, далее - текущее значение времени наработки на момент включения и далее - его текущее значение. Количество задействованных разрядов индикатора, отведённых для индикации часов, минут и секунд, определяется количеством фактически отработанных часов. На индикаторе разряды, отведённые для часов/минут/секунд, разделяются точками. По мере увеличения количества разрядов, занятых отсчитанными часами, местоположение разграничительных точек сдвигается вправо и соответственно уменьшается количество младших разрядов, первоначально отведённых для индикации единиц секунд, десятков секунд, единиц минут и десятков минут.
Сброс текущей наработки и числа текущих включений оборудования производится замыканием контактов 1 и 2 на застенке прибора. При замыкании контактов значение текущего количества включений и текущего времени сбрасывается в ноль. Начало отсчёта времени начнётся только при следующем включении питания.

ВАЖНО: Значение порога срабатывания 1 (величина упреждения) должно быть не более чем значение порога срабатывания 2 минус 1 единица.

ВАЖНО: Счётчик предназначен для некоммерческого учёта. Возможно использование для технологического контроля.



ОСНОВНЫЕ ОСОБЕННОСТИ

  • Питание от сети питания контролируемого оборудования
  • Шестиразрядный индикатор времени наработки
  • Индикация часов, минут, секунд
  • Индикация количества часов наработки и количества включений
  • Щитовое и настенное исполнение корпуса


КОНСТРУКЦИЯ УСТРОЙСТВА

Устройство выпускается в пластмассовом корпусе с наружным присоединением проводов питания и коммутируемых электрических цепей. Материал корпуса – ударопрочный полистирол. Крепление осуществляется в щит в заранее подготовленное отверстие размеров 94х94мм. Конструкция клемм питания обеспечивает надёжный зажим проводов сечением до 1,5 мм2. На лицевой панели расположен шестиразрядный индикатор.


УСЛОВИЯ ЭКСПЛУАТАЦИИ

  • Устройство обеспечивает заданные режимы функционирования при соблюдении следующих условий:
  • Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу устройства, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
  • Допускается вибрация мест крепления с частотой от 1 до 100Гц с ускорением не более 9,8 м/с2;
  • Отсутствие электромагнитных полей, создаваемых проводом с импульсным током амплитудой более 100А, расположенным на расстоянии менее 10 мм от корпуса устройства;
  • Устройство устойчиво к воздействию помех степени жёсткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99;
  • Конденсация влаги на поверхности изделия не допускается;
  • Высота над уровнем моря не более 2000 м.

В процессе эксплуатации устройства необходимо периодически протирать прибор сухой ветошью от пыли и грязи. А так же периодически проверять надёжность крепления прибора на применяемом оборудовании и отсутствии повреждений кабеля питания.

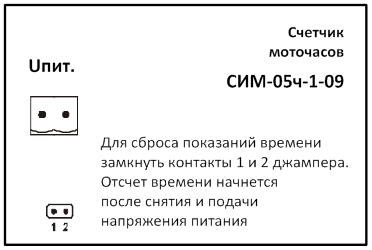

Габаритные размеры СИМ-05-1-09



ГАБАРИТНЫЕ РАЗМЕРЫ

Габаритные размеры СИМ-05-1-09


Дополнительную информацию о параметрах и режимах работы устройства Вы можете найти в паспорте изделия (вкладка «файлы»).

Питание
Диапазон напряжения питания DC (постоянное)
10-30В
Напряжение питания
Постоянное
Технические данные
Диапазон рабочих температур
-40…+55°С
Относительная влажность воздуха
до 80% (при 25°С)
Сечение подключаемых проводников
0,5-2,5 кв.мм.
Срок службы
10 лет
Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96
IP40/IP20
Вес / Размеры
Вес
0.35 кг
Габаритные размеры (ШхВхГ)
96х96х93
Производитель
Бренд
Меандр
Гарантия производителя
2 года
Страна происхождения
Россия
Найти похожие

Руководство по эксплуатации (Паспорт_СИМ-05ч-1_V15.pdf, 450 Kb) [Скачать]
