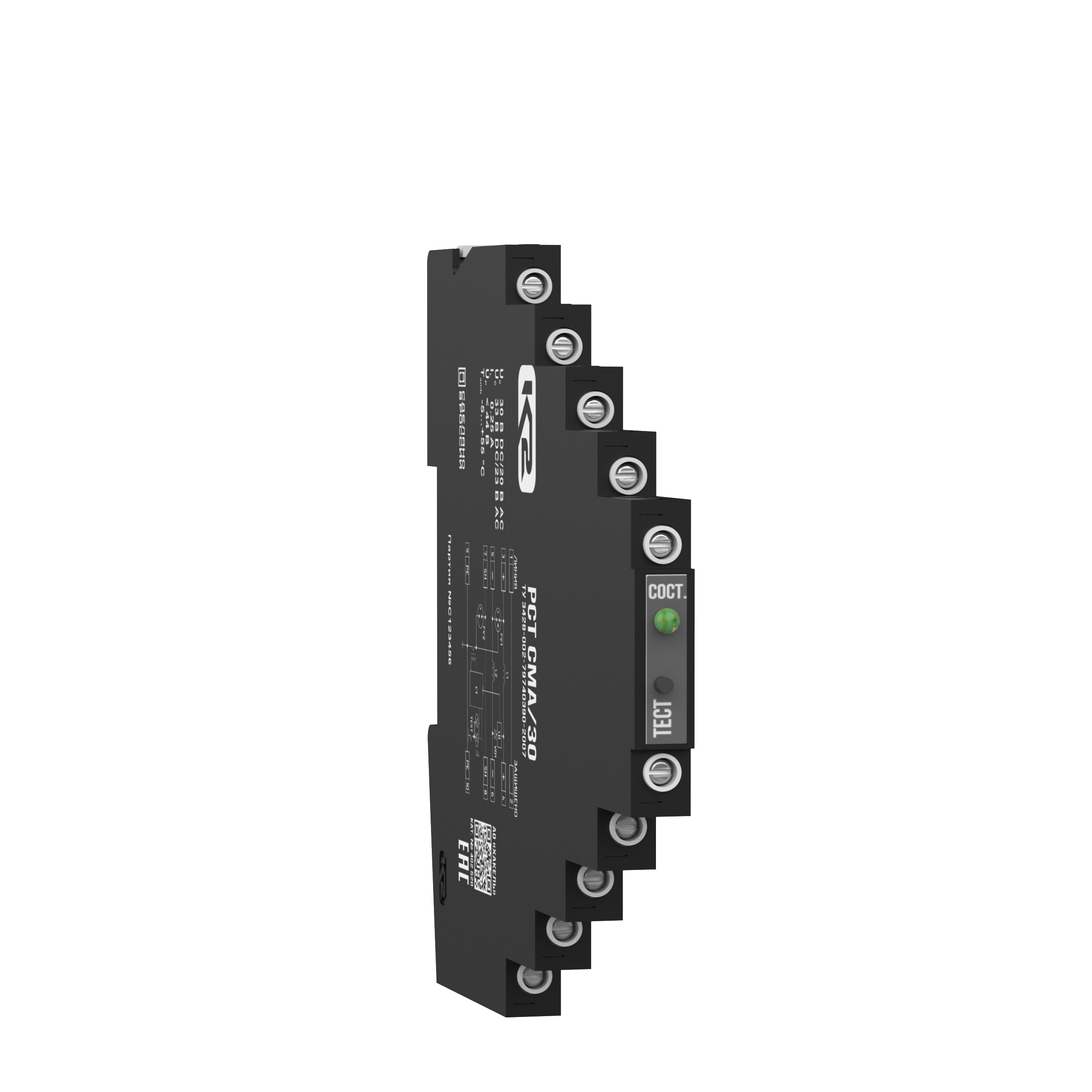

УЗИП РСТ СМА/30, ТУ 3428-002-79740390-2007 выполнено в корпусе толщиной 7.4 мм для установки на DIN-рейку 35 мм при помощи специального металлического замка на тыльной стороне корпуса, имеющего гальваническое соединение с контактом РЕ. Количество защищаемых пар проводников - 1. U_o = 30 В DC. I_L = 0.25 А. I_Total(8/20) = 10 кА. Скорость передачи данных - до 1 Мбит/с. Возможность подключения экрана кабеля через газонаполненный разрядник. Необходимо соблюдать полярность подключения, указанную на схеме электрической принципиальной устройства.

Предназначено для защиты от импульсных перенапряжений оборудования по различным линиям управления, передачи данных, измерительным и сигнальным цепям с рабочим напряжением до 30 В DC и номинальным током не более 250 мА. В частности, РСТ СМА/30 обеспечивают надежную защиту со стороны интерфейса «токовая петля» стандарта «4-20 мА» (с поддержкой HART-протокола). Применяется в системах промышленной автоматизации (АСУ ТП, САУ, САР и др.) в пределах 0_(В) - 2 зон молниезащиты (в соответствии с «Инструкцией по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» СО–153-34.21.122-2003 и ГОСТ Р МЭК 62305-1).

Ключевой особенностью РСТ СМА/30 является наличие встроенной системы контроля ресурса (системы мониторинга состояния - СМ) УЗИП, отслеживающей остаточный ресурс защитных элементов устройства, что значительно упрощает процесс проверки состояния УЗИП, а также позволяет заранее планировать необходимость обслуживания или замены УЗИП. Встроенная СМ отслеживает количество и энергию прошедших через УЗИП импульсов и на основе этих данных определяет остаточный ресурс УЗИП. Также СМ контролирует ток утечки защитного TVS-диода (для выполнения данной функции в защищаемой цепи всегда должно присутствовать рабочее напряжение, не превышающее 30 В DC), что позволяет оценивать степень деградации защитного элемента (превышение величины тока утечки 47 мкА будет свидетельствовать об аварийном состоянии УЗИП). Индикация состояния (остаточного ресурса) УЗИП осуществляется нажатием кнопки "Тест", расположенной на лицевой стороне устройства. В момент нажатия кнопки "Тест" загорается светодиод "Сост.", по цвету свечения которого определяется состояние (остаточный ресурс) УЗИП

• цвет свечения зеленый - нормальное состояние УЗИП
• цвет свечения желтый - "предаварийное" состояние УЗИП, указывающее на необходимость скорой замены устройства
• цвет свечения красный - аварийное состояние УЗИП, необходимость срочной замены устройства. Питание СМ осуществляется от встроенной литиевой батарейки, обеспечивающей работу СМ на протяжении всего заявленного срока службы УЗИП (>10 лет, при использовании (нажатии кнопки "Тест") ≤ 2 минут в месяц). УЗИП РСТ СМА/30, ТУ 3428-002-79740390-2007 размещено в корпусе толщиной 7.4 мм для установки на DIN-рейку 35 мм

Основные особенности

• количество защищаемых пар проводников - 1, подключение с помощью винтовых клемм 2.5 мм²
• первая ступень защиты выполнена на трехэлектродном газонаполненном разряднике
• вторая ступень защиты выполнена на TVS-диоде в цепи "Линия-Линия"
• согласующие элементы - два резистора
• выпускаются на номинальное рабочее напряжение U_о = 30 B DC, номинальный ток I_L = 0.25 А
• способно пропускать суммарный разрядный ток I_Total(8/20) = 10 кА
• скорость передачи данных до 1 Мбит/с
• устройство оснащено автономной системой контроля ресурса
• дополнительный контакт для заземления на DIN-рейку
• диапазон рабочих температур от -5 °C до +55 °C.
• гарантийный срок эксплуатации - 5 лет.

Структура наименования РСТ СМА/30, ТУ 3428-002-79740390-2007

• РСТ - устройство для защиты оборудования слаботочных цепей, выполненное в корпусе толщиной 7.4 мм для крепления на DIN-рейку 35 мм
• СМ - серия УЗИП со встроенной системой контроля ресурса (системой мониторинга - СМ)
• А - модель с автономным/встроенным питанием СМ
• 30 - номинальное рабочее напряжение линия-линия U_o = 30 В DC
• ТУ 3428-002-79740390-2007 - номер ТУ.

Пример записи для заказа

РСТ СМА/30, ТУ 3428-002-79740390-2007 - УЗИП серии РСТ производства АО "Хакель" для защиты оборудования слаботочных цепей, размещено в корпусе толщиной 7.4 мм для крепления на DIN-рейку 35 мм, количество пар защищаемых проводников - 1, номинальное рабочее напряжение U_o = 30 В DC, номинальный ток I_L = 0.25 А. Выпускается по ТУ 3428-002-79740390-2007.

Теория и особенности применения: При проектировании трасс прокладки кабелей к защищаемому оборудованию необходимо избегать совместных параллельных пробегов защищенного и незащищенного участков кабеля, а также защищенного кабеля и заземляющего проводника. УЗИП рекомендуется размещать возле защищаемого оборудования. Подключение УЗИП к шине заземления осуществляется с помощью проводника сечением 2.5 мм²или через замок крепления на DIN-рейку (рейка TH35). Заземляющий проводник должен иметь наименьшую длину. Способ заземления по выбору потребителя.
