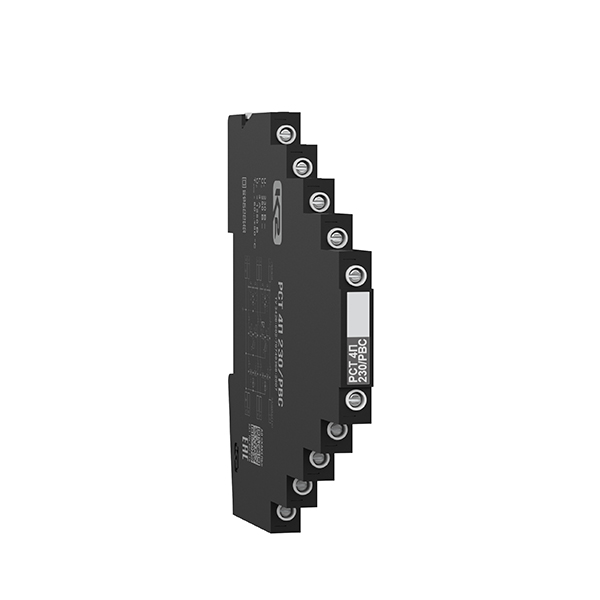

Устройство РСТ 4П 230/РВС, ТУ 3428-002-79740390-2007 предназначено для защиты оборудования от импульсных перенапряжений (молниезащита, защита от электростатических разрядов и др.) по 4-м проводникам систем питания, управления и измерения, шин передачи данных. Применяется в распределенных сетях в пределах 0_B - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010. УЗИП РСТ 4П 230/РВС, ТУ 3428-002-79740390-2007 размещено в корпусе толщиной 7.4 мм для установки на DIN-рейку 35 мм

Основные особенности

• Количество проводников 4, подключение с помощью винтовых клемм 2.5 мм²
• Первая ступень защиты выполнена на газонаполненных разрядниках
• Вторая ступень защиты выполнена на оксидно-цинковых варисторах
• Третья ступень на TVS-диодах
• Согласующие элементы индуктивности
• Выпускаются на номинальное рабочее напряжение U_о = 230 B DC, номинальный ток I_L = 3 А
• Способны пропускать суммарный разрядный ток I_Total(8/20) = 20 кА
• Скорость передачи данных до 1 Мбит/с
• Дополнительный контакт для заземления на DIN-рейку
• Гарантийный срок эксплуатации 5 лет.

Структура наименования РСТ 4П 230/РВС, ТУ 3428-002-79740390-2007

• РСТ - устройство для защиты оборудования слаботочных цепей, размещено в корпусе толщиной 7.4 мм для крепления на DIN-рейку 35 мм
• 4П - устройство для защиты оборудования со стороны 4-х проводников
• 230 - номинальное рабочее напряжение U_о = 230 В DC
• РВС - трехступенчатая схема защиты разрядник-варистор-супрессор
• ТУ 3428-002-79740390-2007 - номер ТУ.

Пример

РСТ 4П 230/РВС - УЗИП серии РСТ производства АО "Хакель" для защиты оборудования слаботочных цепей, размещено в корпусе толщиной 7.4 мм для крепления на DIN-рейку 35 мм, количество пар защищаемых проводников - 2, номинальное рабочее напряжение U_o = 230 В DC, трехступенчатая схема защиты разрядник-варистор-супрессор. Выпускается по ТУ 3428-002-79740390-2007.

Теория и особенности применения: При проектировании трасс прокладки кабелей к защищаемому оборудованию необходимо избегать совместных параллельных пробегов защищенного и незащищенного участков кабеля, а также защищенного кабеля и заземляющего проводника. УЗИП рекомендуется размещать возле защищаемого оборудования. Подключение УЗИП к шине заземления осуществляется с помощью проводника сечением 2.5 мм²или через замок крепления на DIN-рейку (рейка TH35). Заземляющий проводник должен иметь наименьшую длину. Способ заземления по выбору потребителя.
