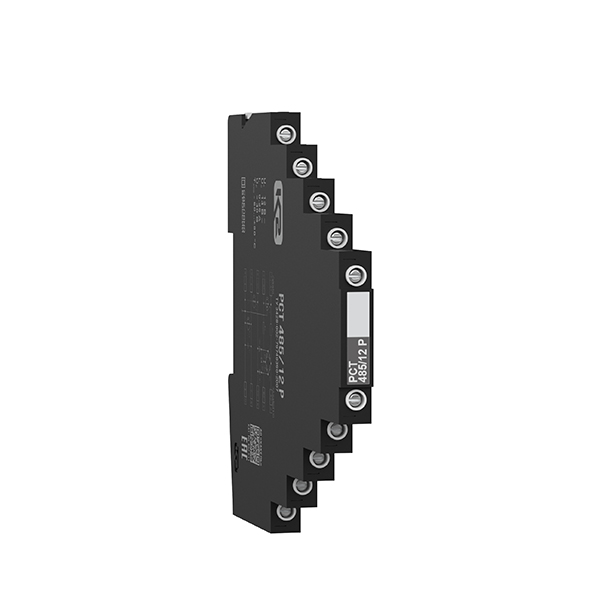

Устройство РСТ 485/12 Р, ТУ 3428-002-79740390-2007 предназначено для защиты линий последовательного трёхпроводного интерфейса RS-485 (с дренажным проводом) от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 0_B - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010. Возможно подключения экрана кабеля через шунтирующую емкость и газонаполненный разрядник. УЗИП РСТ 485/12 Р, ТУ 3428-002-79740390-2007 размещено в корпусе толщиной 7.4 мм для установки на DIN-рейку 35 мм

Основные особенности

• Количество защищаемых проводников - 3, подключение с помощью винтовых клемм 2.5 мм²
• Первая ступень защиты выполнена на газонаполненных разрядниках
• Вторая - мостовая схема на TVS-диодах
• Согласующие элементы - резисторы
• Подключение экрана кабеля возможно как напрямую (клемма РЕ), так и через разрядник и шунтирующую емкость (клемма С)
• Выпускаются на номинальное рабочее напряжение U_о = 12 B DC, номинальный ток I_L = 0.250 мА
• Способны пропускать суммарный разрядный ток I_Total(8/20) = 10 кА
• Скорость передачи данных до 10 Мбит/с
• Дополнительный контакт для заземления на DIN-рейку
• Гарантийный срок эксплуатации 5 лет.

Структура наименования РСТ 485/12 Р, ТУ 3428-002-79740390-2007

• РСТ - устройство для защиты оборудования слаботочных цепей, размещено в корпусе толщиной 7.4 мм для крепления на DIN-рейку 35 мм
• 485 - устройство для защиты оборудования от заноса высокого потенциала со стороны трёхпроводного интерфейса RS-485
• 12 - номинальное рабочее напряжение U_о = 12 В DC
• Р - экран кабеля подключается через газонаполненный разрядник
• ТУ 3428-002-79740390-2007 - номер ТУ.

Пример

РСТ 485/12 Р - УЗИП серии РСТ производства АО "Хакель" для защиты оборудования слаботочных цепей, размещено в корпусе толщиной 7.4 мм для крепления на DIN-рейку 35 мм, количество защищаемых проводников - 3, номинальное рабочее напряжение U_o = 12 В DC, номинальный ток I_L = 250 мА. Применяются для защиты оборудования от заноса высокого потенциала со стороны линий RS-485. Выпускается по ТУ 3428-002-79740390-2007.

Теория и особенности применения: При проектировании трасс прокладки кабелей к защищаемому оборудованию необходимо избегать совместных параллельных пробегов защищенного и незащищенного участков кабеля, а также защищенного кабеля и заземляющего проводника. УЗИП рекомендуется размещать возле защищаемого оборудования. Подключение УЗИП к шине заземления осуществляется с помощью проводника сечением 2.5 мм²или через замок крепления на DIN-рейку (рейка TH35). Заземляющий проводник должен иметь наименьшую длину. Способ заземления по выбору потребителя.
