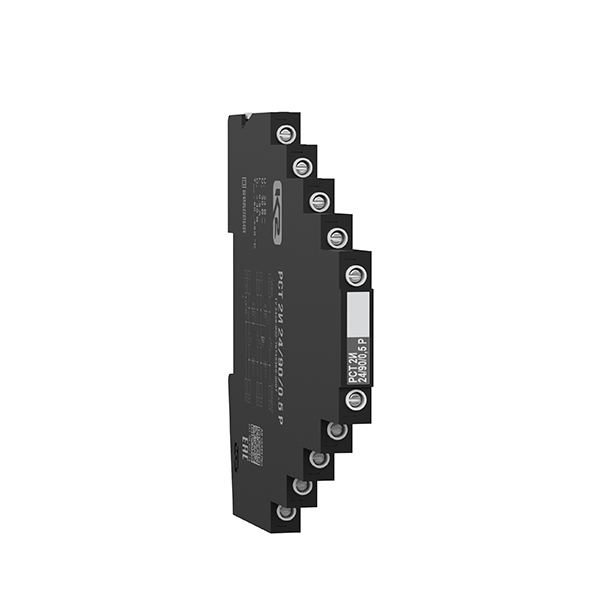

Устройство РСТ 2И 24/90/0.5 Р, ТУ 3428-002-79740390-2007 предназначено для защиты изолированного от земли оборудования распределенных сетей аппаратуры промышленной автоматизации (АСУ ТП, АСКУЭ и др.), цифровых интерфейсов передачи данных, сигнальных линий систем управления и измерения, вторичных цепей питания и др. от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 0_B - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010. Возможно подключения экрана кабеля через газонаполненный разрядник. УЗИП РСТ 2И 24/90/0.5 Р, ТУ 3428-002-79740390-2007 размещено в корпусе толщиной 7.4 мм для установки на DIN-рейку 35 мм

Основные особенности

• Предназначено для защиты от перенапряжений изолированного от земли оборудования
• Количество защищаемых пар проводников - 2, подключение с помощью винтовых клемм 0.25÷2.5 мм²
• Схема защиты двухступенчатая
• Первая ступень защиты выполнена на двух трехэлектродных газонаполненных разрядниках I_n(8/20) = 5 кА, включенных в цепи 2*Линия-Линия-Экран
• Вторая ступень защиты выполнена на двух TVS-диодах с Р_ppm = 1500 Вт, включенных в цепи 2*Линия-Линия
• Согласующие элементы - четыре сопротивления
• Уравнивание потенциала первой ступени защиты происходит относительно потенциала экрана кабеля С
• Экран кабеля подключается к РЕ через двухэлектродный газонаполненный разрядник
• Выпускается на номинальное рабочее напряжение U_{о линия-линия} = 24 В DC, U_{о линия-С} = 70 В DC, номинальный ток I_L = 0.5 А
• Способно пропускать суммарный разрядный ток I_Total(8/20) = 10 кА
• Скорость передачи данных до 1 Мбит/с
• Дополнительный контакт для заземления на DIN-рейку
• Гарантийный срок эксплуатации 5 лет.

Структура наименования РСТ 2И 24/90/0.5 Р, ТУ 3428-002-79740390-2007

• РСТ - устройство для защиты оборудования слаботочных цепей, размещено в корпусе толщиной 7.4 мм для крепления на DIN-рейку 35 мм
• 2 - количество защищаемых пар проводников - 2
• И - схема защиты при которой вторая ступень защиты изолирована от земли
• 24 - номинальное рабочее напряжение линия-линия U_o = 24 В DC
• 90 - статическое напряжение пробоя разрядника U_{линия-С}, В DC
• 0.5 - номинальный ток I_L = 0.5 A
• Р - экран кабеля подключается через газонаполненный разрядник
• ТУ 3428-002-79740390-2007 - номер ТУ.

Пример

РСТ 2И 24/90/0.5 Р - УЗИП производства АО "Хакель" для защиты КИПиА и сигнальных цепей, размещено в корпусе толщиной 7.4 мм для крепления на DIN-рейку 35 мм, количество пар защищаемых проводников - 2, номинальное рабочее напряжение U_o = 24 В DC, номинальный ток I_L = 0.5 А. Выпускается по ТУ 3428-002-79740390-2007.

Теория и особенности применения: Предназначено для защиты от перенапряжений изолированного от земли оборудования. При проектировании трасс прокладки кабелей к защищаемому оборудованию необходимо избегать совместных параллельных пробегов защищенного и незащищенного участков кабеля, а также защищенного кабеля и заземляющего проводника. УЗИП рекомендуется размещать возле защищаемого оборудования. Подключение УЗИП к шине заземления осуществляется с помощью проводника сечением 2.5 мм²или через замок крепления на DIN-рейку (рейка TH35). Заземляющий проводник должен иметь наименьшую длину. Способ заземления по выбору потребителя.
