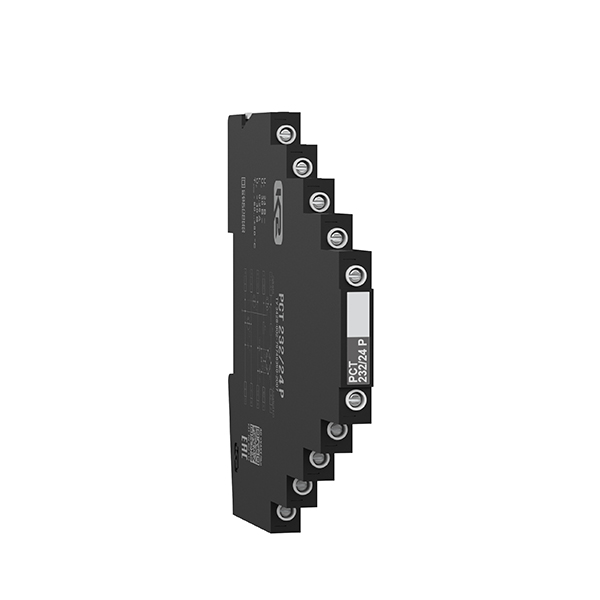

РСТ 232/24 Р - устройство защитное
Устройство РСТ 232/24 Р, ТУ 3428-002-79740390-2007 предназначено для защиты линий последовательного трёхпроводного интерфейса RS-232 (с дренажным проводом) от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 0B - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010. Возможно подключения экрана кабеля через шунтирующую емкость и газонаполненный разрядник. УЗИП РСТ 232/24 Р, ТУ 3428-002-79740390-2007 размещено в корпусе толщиной 7.4 мм для установки на DIN-рейку 35 мм
Основные особенности
- Количество защищаемых проводников - 3, подключение с помощью винтовых клемм 2.5 мм²
- Первая ступень защиты выполнена на газонаполненных разрядниках
- Вторая - мостовая схема на TVS-диодах
- Согласующие элементы - резисторы
- Подключение экрана кабеля возможно как напрямую (клемма РЕ), так и через разрядник и шунтирующую емкость (клемма С)
- Выпускаются на номинальное рабочее напряжение Uо = 24 B DC, номинальный ток IL = 0.250 мА
- Способны пропускать суммарный разрядный ток ITotal(8/20) = 10 кА
- Скорость передачи данных до 10 Мбит/с
- Дополнительный контакт для заземления на DIN-рейку
- Гарантийный срок эксплуатации 5 лет.
Структура наименования РСТ 232/24 Р, ТУ 3428-002-79740390-2007
- РСТ - устройство для защиты оборудования слаботочных цепей, размещено в корпусе толщиной 7.4 мм для крепления на DIN-рейку 35 мм
- 232 - устройство для защиты оборудования от заноса высокого потенциала со стороны трёхпроводного интерфейса RS-232
- 24- номинальное рабочее напряжение Uо = 24 В DC
- Р - экран кабеля подключается через газонаполненный разрядник
- ТУ 3428-002-79740390-2007 - номер ТУ.
Пример
РСТ 232/24 Р - УЗИП серии РСТ производства АО "Хакель" для защиты оборудования слаботочных цепей, размещено в корпусе толщиной 7.4 мм для крепления на DIN-рейку 35 мм, количество защищаемых проводников - 3, номинальное рабочее напряжение Uo = 24 В DC, номинальный ток IL = 250 мА. Применяются для защиты оборудования от заноса высокого потенциала со стороны линий RS-232 .Выпускается по ТУ 3428-002-79740390-2007.
Теория и особенности применения: При проектировании трасс прокладки кабелей к защищаемому оборудованию необходимо избегать совместных параллельных пробегов защищенного и незащищенного участков кабеля, а также защищенного кабеля и заземляющего проводника. УЗИП рекомендуется размещать возле защищаемого оборудования. Подключение УЗИП к шине заземления осуществляется с помощью проводника сечением 2.5 мм2или через замок крепления на DIN-рейку (рейка TH35). Заземляющий проводник должен иметь наименьшую длину. Способ заземления по выбору потребителя.
