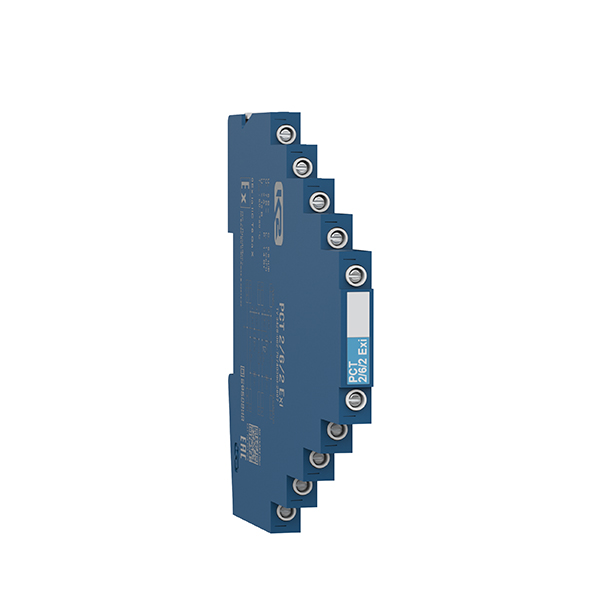

Устройство РСТ 2/6/2 Exi, ТУ 3428-002-79740390-2007 предназначено для защиты оборудования распределенных сетей аппаратуры промышленной автоматизации (АСУ ТП, АСКУЭ и др.) от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) поступающих со стороны искробезопасных цепей в пределах 0_B - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010. УЗИП РСТ 2/6/2 Exi, ТУ 3428-002-79740390-2007 размещено в тонком пластмассовом корпусе для крепления на DIN-рейку 35 мм.

Основные особенности

• Первая ступень защиты выполнена на газонаполненных разрядниках, вторая на TVS-диодах с Р_ppm = 1500 Вт.
• Количество защищаемых пар проводников - 2, подключение сигнальных проводников с помощью винтовых клемм до 2.5 мм².
• Выпускается на номинальное рабочее напряжение U_o = 6 В DC, максимальный ток I_L = 2 А.
• Скорость передачи данных до 5 Мбит/с.
• Обеспечение взрывозащиты

Взрывозащищенность устройство РСТ 2/6/2 Exi обеспечивается видом взрывозащиты «искробезопасность „ia“» (для уровня взрывозащиты Ga электрооборудования групп II) по ТР ТС 012/2011 (ГОСТ 31610.11-2014 «Взрывоопасные среды. Часть 11. Искробезопасная электрическая цепь «i», а также выполнением требований ГОСТ 31610.0-2014 «Взрывоопасные среды. Часть 0. Оборудование. Общие требования»), а именно:

• при испытании и оценке цепей на искровое воспламенение использовался коэффициент безопасности 1.5
• при оценке температурного класса поверхности использовался коэффициент безопасности по напряжению или току 1.0
• оборудование, отвечающее требованиям к разделениям табл. 5 ГОСТ 31610.11-2014, должно быть снабжено оболочкой со степенью защиты IP20 в соответствии с условиями эксплуатации и требованиями МЭК 60529
• температура нагрева наружной поверхности оболочки изделия не превышает допустимую для температурного класса Т6 по ГОСТ 31610.0-2014 с учетом максимальной температуры окружающей среды.

Структура наименования РСТ 2/6/2 Exi, ТУ 3428-002-79740390-2007

• РСТ - устройство для защиты оборудования слаботочных цепей, размещено в корпусе толщиной 7.4 мм для крепления на DIN-рейку 35 мм
• 2 - количество защищаемых пар
• 6 - номинальное рабочее напряжение U_о= 6 В DC
• 2 - максимальный ток I_L= 2 А
• Exi - вид взрывозащиты, искробезопасная цепь
• ТУ 3428-002-79740390-2007 - номер ТУ

Пример

РСТ 2/6/2 Exi, ТУ 3428-002-79740390-2007 - УЗИП серии РСТ производства АО «Хакель» для защиты оборудования слаботочных цепей, размещено в корпусе толщиной 7.4 мм для крепления на DIN-рейку 35 мм, количество пар защищаемых проводников - 2, номинальное рабочее напряжение U_o = 6 В DC, номинальный ток I_L = 2 А, вид взрывозащиты - искробезопасная цепь. Выпускается по ТУ 3428-002-79740390-2007.

Теория и особенности применения: Применяется во взрывоопасных газовых средах взрывоопасных зон помещений и наружных установок согласно маркировке взрывозащиты 0Ex ia IIC T6 Ga X (в соответствии с ТР ТС 012/2011, ГОСТ 31610.0-2014, ГОСТ 31610.11-2014). Конструкция УЗИП предусматривает его эксплуатацию во взрывоопасных зонах классов 0 - 1 при установке в ЩЗИП^®-ТМ-Ex с видом взрывозащиты «d». При проектировании трасс прокладки кабелей к защищаемому оборудованию необходимо избегать совместных параллельных пробегов защищенного и незащищенного участков кабеля, а также защищенного кабеля и заземляющего проводника. УЗИП рекомендуется размещать возле защищаемого оборудования. Подключение УЗИП к шине заземления осуществляется в соответствии с требованиями п. 12.2.4 ГОСТ МЭК 60079-14-2011 с помощью смонтированного на постоянной основе без разъемов медного проводника сечением не менее 4 мм², заземляющий проводник должен иметь, по возможности, наименьшую длину (максимально 1 м).
