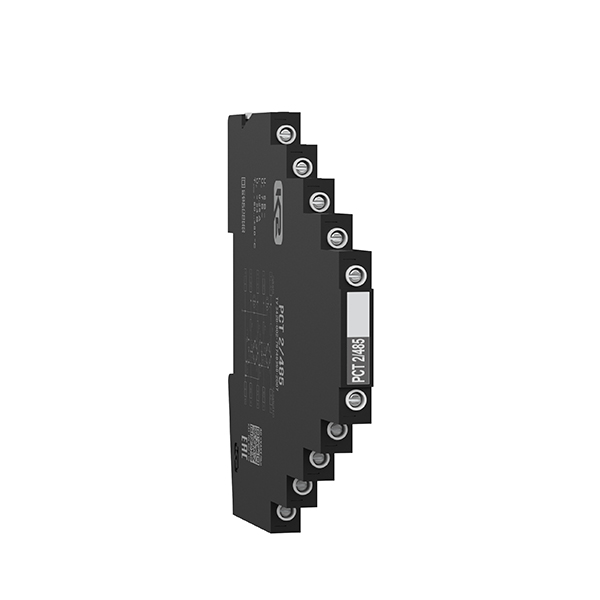

Устройство РСТ 2/485, ТУ 3428-002-79740390-2007 предназначено для защиты двух пар линий последовательного двухпроводного интерфейса RS-485 от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 0_B - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010. УЗИП РСТ 2/485, ТУ 3428-002-79740390-2007 размещено в корпусе толщиной 7.4 мм для установки на DIN-рейку 35 мм

Основные особенности

• Количество пар проводников - 2, подключение с помощью винтовых клемм 2.5 мм²
• Первая ступень защиты выполнена на газонаполненных разрядниках
• Вторая - мостовая схема на TVS-диодах
• Согласующие элементы - резисторы
• Выпускаются на номинальное рабочее напряжение U_о = 6 B DC, номинальный ток I_L = 0.250 мА
• Способны пропускать суммарный разрядный ток I_Total(8/20) = 10 кА
• Скорость передачи данных до 10 Мбит/с
• Дополнительный контакт для заземления на DIN-рейку
• Гарантийный срок эксплуатации 5 лет.

Структура наименования РСТ 2/485, ТУ 3428-002-79740390-2007

• РСТ - устройство для защиты оборудования слаботочных цепей, размещено в корпусе толщиной 7.4 мм для крепления на DIN-рейку 35 мм
• 2 - количество защищаемых пар проводников - 2
• 485 - устройство для защиты оборудования от заноса высокого потенциала со стороны RS-485 с номинальным рабочим напряжением U_о = 6 В DC, номинальным током I_L = 250 мА, скоростью передачи данных до 10 Мбит/с
• ТУ 3428-002-79740390-2007 - номер ТУ.

Пример

РСТ 2/485 - УЗИП серии РСТ производства АО "Хакель" для защиты оборудования слаботочных цепей, размещено в корпусе толщиной 7.4 мм для крепления на DIN-рейку 35 мм, количество пар защищаемых проводников - 2, номинальное рабочее напряжение U_o = 6 В DC, номинальный ток I_L = 250 мА. Применяются для защиты оборудования от заноса высокого потенциала со стороны линий RS-485. Выпускается по ТУ 3428-002-79740390-2007.

Теория и особенности применения: При проектировании трасс прокладки кабелей к защищаемому оборудованию необходимо избегать совместных параллельных пробегов защищенного и незащищенного участков кабеля, а также защищенного кабеля и заземляющего проводника. УЗИП рекомендуется размещать возле защищаемого оборудования. Подключение УЗИП к шине заземления осуществляется с помощью проводника сечением 2.5 мм²или через замок крепления на DIN-рейку (рейка TH35). Заземляющий проводник должен иметь наименьшую длину. Способ заземления по выбору потребителя. выпускается взамен устройств предыдущего поколения В-Н РА2 485 (№В04 011).
