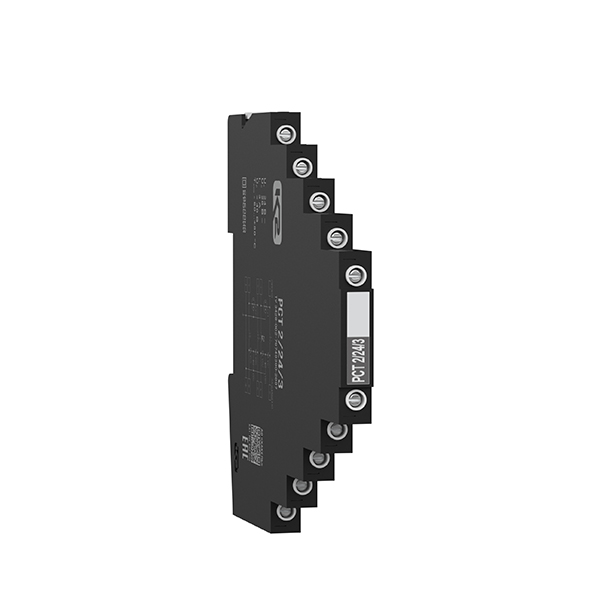

Устройство РСТ 2/24/3, ТУ 3428-002-79740390-2007 предназначено для защиты оборудования распределенных сетей аппаратуры промышленной автоматизации (АСУ ТП, АСКУЭ и др.), цифровых интерфейсов передачи данных, сигнальных линий систем управления и измерения, а также для защиты вторичных цепей питания и др. от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 0_B - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010. УЗИП РСТ 2/24/3, ТУ 3428-002-79740390-2007 размещено в корпусе толщиной 7.4 мм для установки на DIN-рейку 35 мм

Основные особенности

• Предназначено для защиты линий интерфейса "токовая петля" вне взрывоопасных зон, в том числе с поддержкой HART-протокола
• Количество защищаемых пар проводников - 2, подключение с помощью винтовых клемм 0.25÷2.5 мм²
• Схема защиты двухступенчатая
• Первая ступень защиты выполнена на двух трехэлектродных газонаполненных разрядниках с I_n(8/20) = 5 кА, включенных в цепи Линия-Линия-РЕ
• Вторая ступень защиты выполнена на шести TVS-диодах с Р_ppm = 1500 Вт в цепях 2*Линия-Линия, 1*Линия-РЕ, соединение звездой
• Согласующие элементы - четыре индуктивности
• Выпускаются на номинальное рабочее напряжение U_о = 24 B DC, номинальный ток I_L = 3 А
• Способны пропускать суммарный разрядный ток I_Total(8/20) = 10 кА
• Скорость передачи данных до 2.5 Мбит/с
• Дополнительный контакт для заземления на DIN-рейку
• Гарантийный срок эксплуатации 5 лет.

Структура наименования РСТ 2/24/3, ТУ 3428-002-79740390-2007

• РСТ - устройство для защиты оборудования слаботочных цепей, размещено в корпусе толщиной 7.4 мм для крепления на DIN-рейку 35 мм
• 2 - количество защищаемых пар проводников
• 24 - номинальное рабочее напряжение линия-линия U_o = 24 В DC
• 3 - номинальный ток I_L = 3 А
• ТУ 3428-002-79740390-2007 - номер ТУ.

Пример

РСТ 2/24/3, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты КИПиА и сигнальных цепей, размещено в корпусе толщиной 7.4 мм для крепления на DIN-рейку 35 мм, количество пар защищаемых проводников - 2, номинальное рабочее напряжение U_o = 24 В DC, номинальный ток I_L = 3 А. Выпускается по ТУ 3428-002-79740390-2007.

Теория и особенности применения: Предназначено для защиты линий интерфейса "токовая петля" вне взрывоопасных зон, в том числе с поддержкой HART-протокола. При проектировании трасс прокладки кабелей к защищаемому оборудованию необходимо избегать совместных параллельных пробегов защищенного и незащищенного участков кабеля, а также защищенного кабеля и заземляющего проводника. УЗИП рекомендуется размещать возле защищаемого оборудования. Подключение УЗИП к шине заземления осуществляется с помощью проводника сечением 2.5 мм²или через замок крепления на DIN-рейку (рейка TH35). Заземляющий проводник должен иметь наименьшую длину. Способ заземления по выбору потребителя.
