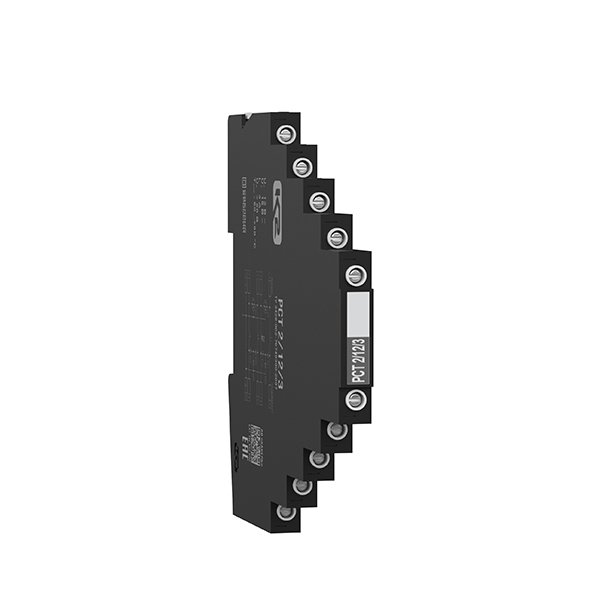

РСТ 2/12/3 - устройство защитное

РСТ 2/12/3 - устройство защитное
9,348.00 Р
В корзину
402 502
10 раб. дн.
+ −
В избранное Сравнение выбранных
Страна происхожденияРоссия БрендК2 КЛЮЧЕВОЙ КОМПОНЕНТ

УЗИП в корпусе толщиной 7.4 мм для установки на DIN-рейку 35 мм. Количество защищаемых пар проводников - 2. Uo = 12 В DC. IL = 3 А. ITotal(8/20) = 10 кА. В УЗИП применяются TVS-диоды с Рppm = 1500 Вт. Скорость передачи данных до 2.5 Мбит/с. Схема защиты двухступенчатая один трехэлектродный газонаполненный разрядник, три TVS-диода, соединенные звездой в цепях Линия-Линия-РЕ, согласующие элементы - две индуктивности. Предназначено для защиты линий интерфейса RS-485.

Устройство РСТ 2/12/3, ТУ 3428-002-79740390-2007 предназначено для защиты оборудования распределенных сетей аппаратуры промышленной автоматизации (АСУ ТП, АСКУЭ и др.), цифровых интерфейсов передачи данных, сигнальных линий систем управления и измерения, а также для защиты вторичных цепей питания и др. от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 0B - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010. УЗИП РСТ 2/12/3, ТУ 3428-002-79740390-2007 размещено в корпусе толщиной 7.4 мм для установки на DIN-рейку 35 мм

Основные особенности

  • Предназначено для защиты линий интерфейса RS-485 со скоростью передачи данных до 1 Мбит/с
  • Количество защищаемых пар проводников - 2, подключение с помощью винтовых клемм 0.25÷2.5 мм²
  • Схема защиты двухступенчатая
  • Первая ступень защиты выполнена на двух трехэлектродных газонаполненных разрядниках с In(8/20) = 5 кА, включенных в цепи Линия-Линия-РЕ
  • Вторая ступень защиты выполнена на шести TVS-диодах с Рppm = 1500 Вт в цепях 2*Линия-Линия, 1*Линия-РЕ, соединение звездой
  • Согласующие элементы - четыре индуктивности
  • Выпускаются на номинальное рабочее напряжение Uо = 12 B DC, номинальный ток IL = 3 А
  • Способны пропускать суммарный разрядный ток ITotal(8/20) = 10 кА
  • Скорость передачи данных до 2.5 Мбит/с
  • Дополнительный контакт для заземления на DIN-рейку
  • Гарантийный срок эксплуатации 5 лет.

Структура наименования РСТ 2/12/3, ТУ 3428-002-79740390-2007

  • РСТ - устройство для защиты оборудования слаботочных цепей, размещено в корпусе толщиной 7.4 мм для крепления на DIN-рейку 35 мм
  • 2 - количество защищаемых пар проводников
  • 12 - номинальное рабочее напряжение линия-линия Uo = 12 В DC
  • 3 - номинальный ток IL = 3 А
  • ТУ 3428-002-79740390-2007 - номер ТУ.

Пример

РСТ 2/12/3, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты КИПиА и сигнальных цепей, размещено в корпусе толщиной 7.4 мм для крепления на DIN-рейку 35 мм, количество пар защищаемых проводников - 2, номинальное рабочее напряжение Uo = 12 В DC, номинальный ток IL = 3 А. Выпускается по ТУ 3428-002-79740390-2007.

Теория и особенности применения: Предназначено для защиты линий интерфейса RS-485 со скоростью передачи данных до 1 Мбит/с

C2 Номинальный разрядный ток (8/20), In, линия-PE
5 кА
C2 Номинальный разрядный ток (8/20), In, линия-линия
5 кА
D1 Импульсный ток (10/350), Iimp, линия+линия-РЕ
2 кА
D1 Импульсный ток (10/350), Iimp, линия-РЕ
1 кА
Вес, кг
0.075
Вносимая индуктивность, L
4.7 мкГн
Время срабатывания, tA, линия-линия
< 1 нc
Время срабатывания, tA, линия-РЕ
< 100 нс
Высота, мм
100
Гарантийный срок
5 лет
Глубина, мм
106
Длина зачистки проводников
6÷7 мм
Измеренное значение ослабления сигнала
≤ 0.75 дБ, на f = 1 МГц
Каталожный номер
402 502
Категория испытаний по ГОСТ IEC 61643-21
C3, C2, D1
Категория размещения по ГОСТ 15150-69
3 - закрытые помещения с естественной вентиляцией
Климатическое исполнение по ГОСТ 15150-69
УХЛ2.1**
Количество в упаковке
1, шт.
Количество защищаемых пар проводников
2
Количество защищаемых проводников
4
Максимальная допустимая импульсная мощность рассеиваемая TVS-диодами, Рppm
1500 Вт
Максимальное длительное рабочее напряжение AC, Uc
11 В
Максимальное длительное рабочее напряжение DC, Uc
15 В
Материал корпуса
Polyamid PA66, UL94 V-0
Минимальный заказ
1, шт.
Наименование
РСТ 2/12/3 - устройство защитное
Номинальное рабочее напряжение AC, Uo
8 В
Номинальное рабочее напряжение DC, Uo
12 В
Номинальный ток IL
3 А
ОКПД 2
27.12.23.190
Полоса частот
≤ 2.75 МГц, ослабление < 3 дБ
Производитель
ХАКЕЛЬ
Рабочая температура
-60°C...+80°C
Род тока
постоянный/переменный, 50 Гц
С2 Уровень напряжения защиты, Up, линия-линия
≤ 40 В
С2 Уровень напряжения защиты, Up, линия-РЕ
≤ 60 В
С3 Уровень напряжения защиты, Up, линия-PE
≤ 20 В, при ΔU/Δt=1 кВ/мкс
С3 Уровень напряжения защиты, Up, линия-линия
≤ 20 В, при ΔU/Δt=1 кВ/мкс
Скорость передачи данных (частота среза)
2.5 Мбит (2.5 МГц)
Степень защиты по ГОСТ 14254-2015
IP20
Тип клемм
винтовые
Тип корпуса
моноблочный
ТУ
ТУ 3428-002-79740390-2007
Ширина, мм
7.4
Производитель
Страна происхождения
Россия
Бренд
К2 КЛЮЧЕВОЙ КОМПОНЕНТ
