РСТ 1/485 - устройсто защитное

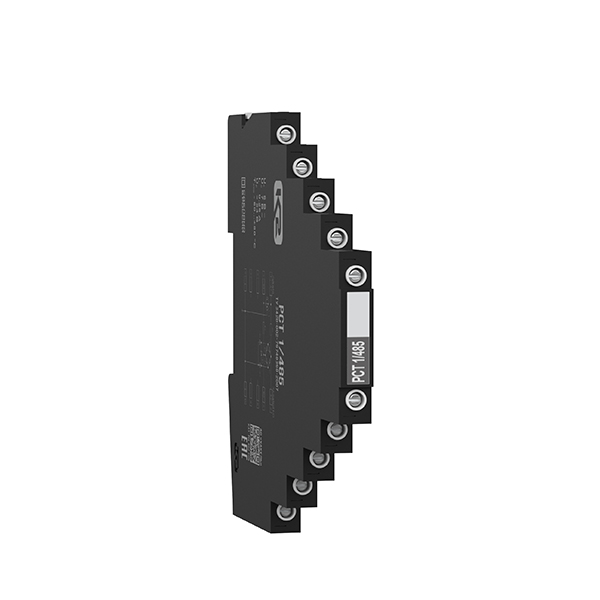

Устройство РСТ 1/485, ТУ 3428-002-79740390-2007 предназначено для защиты одной пары линий последовательного двухпроводного интерфейса RS-485 от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 0B - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010. УЗИП РСТ 1/485, ТУ 3428-002-79740390-2007 размещено в корпусе толщиной 7.4 мм для установки на DIN-рейку 35 мм
Основные особенности
- Количество пар проводников - 1, подключение с помощью винтовых клемм 2.5 мм²
- Первая ступень защиты выполнена на газонаполненных разрядниках
- Вторая - мостовая схема на TVS-диодах
- Согласующие элементы - резисторы
- Выпускаются на номинальное рабочее напряжение Uо = 6 B DC, номинальный ток IL = 0.250 мА
- Способны пропускать суммарный разрядный ток ITotal(8/20) = 10 кА
- Скорость передачи данных до 10 Мбит/с
- Дополнительный контакт для заземления на DIN-рейку
- Гарантийный срок эксплуатации 5 лет.
Структура наименования РСТ 1/485, ТУ 3428-002-79740390-2007
- РСТ - устройство для защиты оборудования слаботочных цепей, размещено в корпусе толщиной 7.4 мм для крепления на DIN-рейку 35 мм
- 1 - количество защищаемых пар проводников - 1
- 485 - устройство для защиты оборудования от заноса высокого потенциала со стороны RS-485 с номинальным рабочим напряжением Uо = 6 В DC, номинальным током IL = 250 мА, скоростью передачи данных до 10 Мбит/с
- ТУ 3428-002-79740390-2007 - номер ТУ.
Пример
РСТ 1/485 - УЗИП серии РСТ производства АО "Хакель" для защиты оборудования слаботочных цепей, размещено в корпусе толщиной 7.4 мм для крепления на DIN-рейку 35 мм, количество пар защищаемых проводников - 1, номинальное рабочее напряжение Uo = 6 В DC, номинальный ток IL = 250 мА. Применяются для защиты оборудования от заноса высокого потенциала со стороны линий RS-485. Выпускается по ТУ 3428-002-79740390-2007.
Теория и особенности применения: При проектировании трасс прокладки кабелей к защищаемому оборудованию необходимо избегать совместных параллельных пробегов защищенного и незащищенного участков кабеля, а также защищенного кабеля и заземляющего проводника. УЗИП рекомендуется размещать возле защищаемого оборудования. Подключение УЗИП к шине заземления осуществляется с помощью проводника сечением 2.5 мм2или через замок крепления на DIN-рейку (рейка TH35). Заземляющий проводник должен иметь наименьшую длину. Способ заземления по выбору потребителя.
