RL-1CO-DC24V-10TPSB реле электромагнитное
НАЗНАЧЕНИЕ
Для монтажа на печатную плату.
ОСНОВНЫ ПАРАМЕТРЫ
Подробные характеристики контактов:
- Контактная группа: 1 перекидной контакт (СО)
- Номинальный ток: 10А
- Номинальное напряжение, не более: АС250V или DC30V
- Минимальная коммутируемая мощность: DC5V 100mA
- Время включения / выключения: 10мс. / 5 мс.
- Напряжение пробоя между открытыми контактами: более AC1000V / 1минуту
- Напряжение пробоя между катушкой и контактами: более AC4000V / 1минуту
- Электрическая / Механическая износостойкость контактов, не менее: 10⁵ циклов / 10⁷ циклов
- Материал контактов: AgSnO2
Характеристики катушки:
- Номинальное напряжение: DC24V
- Сопротивление катушки: 4608 Ом
Функционально заменяет реле:
- Tyco SCHRACK: RY210024TE
- OMRON: G6RN124DC

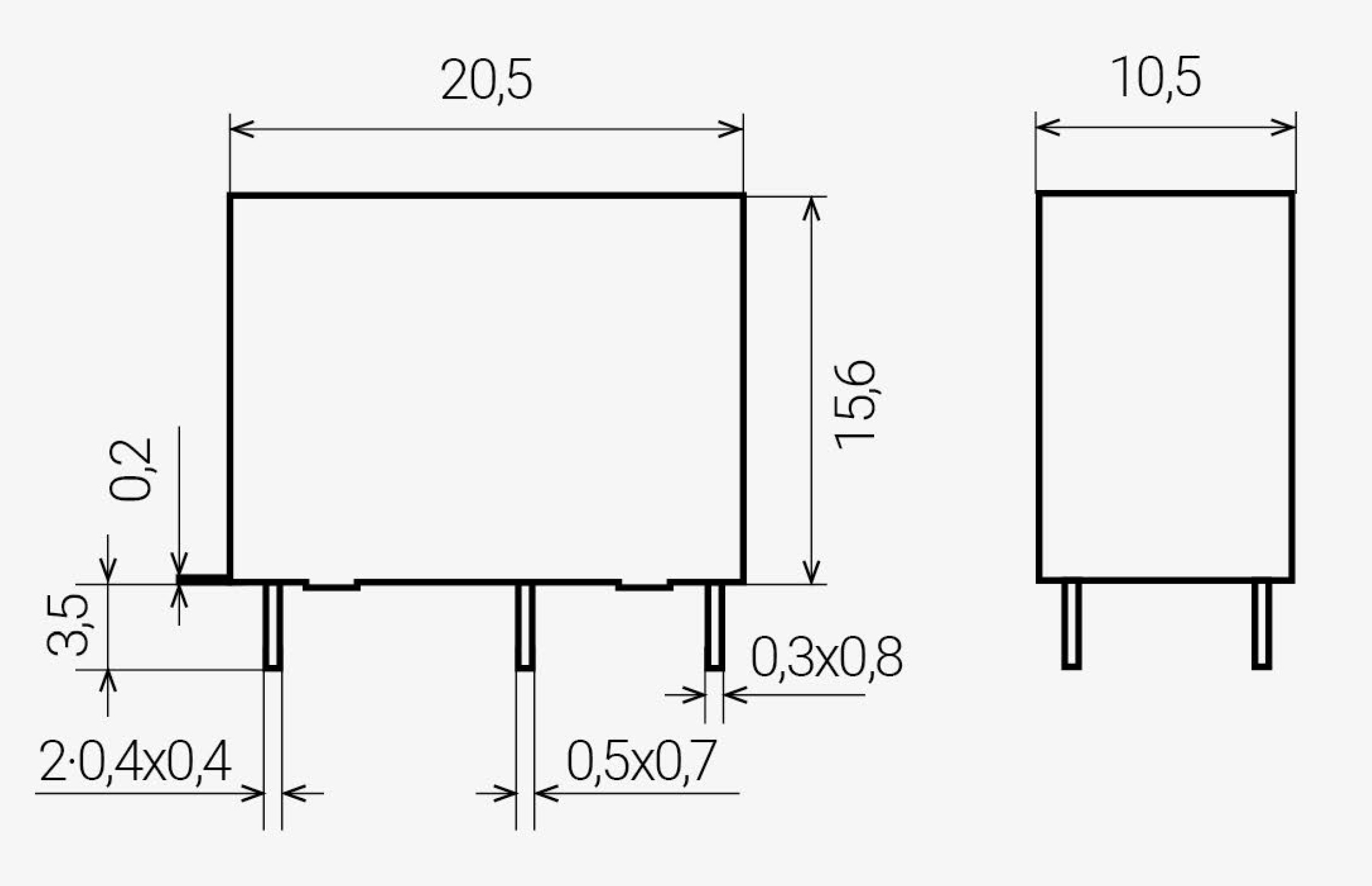

ГАБАРИТНЫЕ РАЗМЕРЫ
Питание
Напряжение питания
Постоянное
Напряжение питания AC (переменное)
230
Напряжение питания DC (постоянное)
24В
Параметры коммутации исполнительного устройства
Номинальная мощность нагрузки (AC230В)
2300 Вт
Номинальный ток нагрузки
10А
Тип контактной группы
1 CO
Технические данные
Диапазон рабочих температур
-40…+85°С
Вес / Размеры
Габаритные размеры (ШхВхГ)
10.5x20,5x15.6
Производитель
Бренд
ТДС прибор
