Реле многофункциональное РЭВ-302 AC90-420В/DC8-300B УХЛ4

НАЗНАЧЕНИЕ

Многофункциональное реле РЭВ-302 (далее устройство) предназначено для коммутации электрических цепей с предварительно настроенными выдержкой времени и алгоритмом работы, а так же контролем напряжения в сети и уровнем освещенности (фотодатчик поставляется в комплекте с реле).

ПРИНЦИП РАБОТЫ УСТРОЙСТВА

Устройство имеет два канала: K1 и K2. Каждый из каналов Kx (x – номер канала 1 или 2) управляет электромагнитным реле с группой контактов на переключение в соответствии с одной из выбранных программ Пx (x – номер программы от 1 до 8), которые настраиваются отдельно или загружаются с персонального компьютера через USB.

Каждая программа Пх (и, соответственно, управляемый ею канал Кх) может быть настроена на работу как в трех независимых режимах: реле времени, реле напряжения или фотореле, так и в четырех совмещенных (реле времени и реле напряжения, реле времени и фотореле, реле напряжения и фотореле, реле времени и реле напряжения и фотореле).
Каждая программа Пх (и, соответственно, управляемый ею канал Кх) содержит три блока настроек для основных режимов работы: реле времени, реле напряжения или фотореле.

ФУНКЦИЯ РЕЛЕ ВРЕМЕНИ

Устройство содержит следующий список режимов, в одном из которых может находиться реле времени:

1. Отключить – позволяет полностью отключить реле времени в текущей управляющей программе с сохранением всех настроек и списков событий.
2. Годовое реле времени – режим выполнения годового списка событий.
3. Месячное реле времени - режим выполнения месячного списка событий.
4. Недельное реле времени – режим выполнения недельного списка событий.
5. Суточное реле времени – режим выполнения суточного списка событий.
6. Импульсное реле времени – режим, в котором контакты реле включаются и выключаются с определенной периодичностью после подачи питания или выхода из меню настроек.
7. Простое реле времени – режим, в котором контакты реле просто включаются через заданный промежуток времени после подачи питания или выхода из меню настроек.
8. Настройки реле времени – содержит пункты меню, позволяющие произвести тонкую настройку реле времени:
9. Учитывать выходные дни – настройка относится только к календарным типам реле времени (т.е. годовому, месячному, недельному и суточному) и предполагает, что для выходных дней недели (настраиваются отдельно) будет выполняться список исключительных событий вместо текущего списка указанного типа реле времени.
10. Учитывать праздники – настройка относится только к календарным типам реле времени и предполагает, что для праздничных дней в году (список праздников составляется отдельно) будет выполняться список исключительных событий вместо текущего списка указанного типа реле времени.
11. Повторять циклически – указывает, будет ли список событий режима выполняться один раз в течение выбранного временного интервала или циклически повторяться.
12. Исключительные дни – содержит пункты меню, позволяющие выбрать выходные дни, создать список праздников и список исключительных событий - которые будут выполняться в выходные и праздники вместо стандартного списка событий, если выбраны соответствующие пункты в настройках реле времени.

ФУНКЦИЯ РЕЛЕ НАПРЯЖЕНИЯ

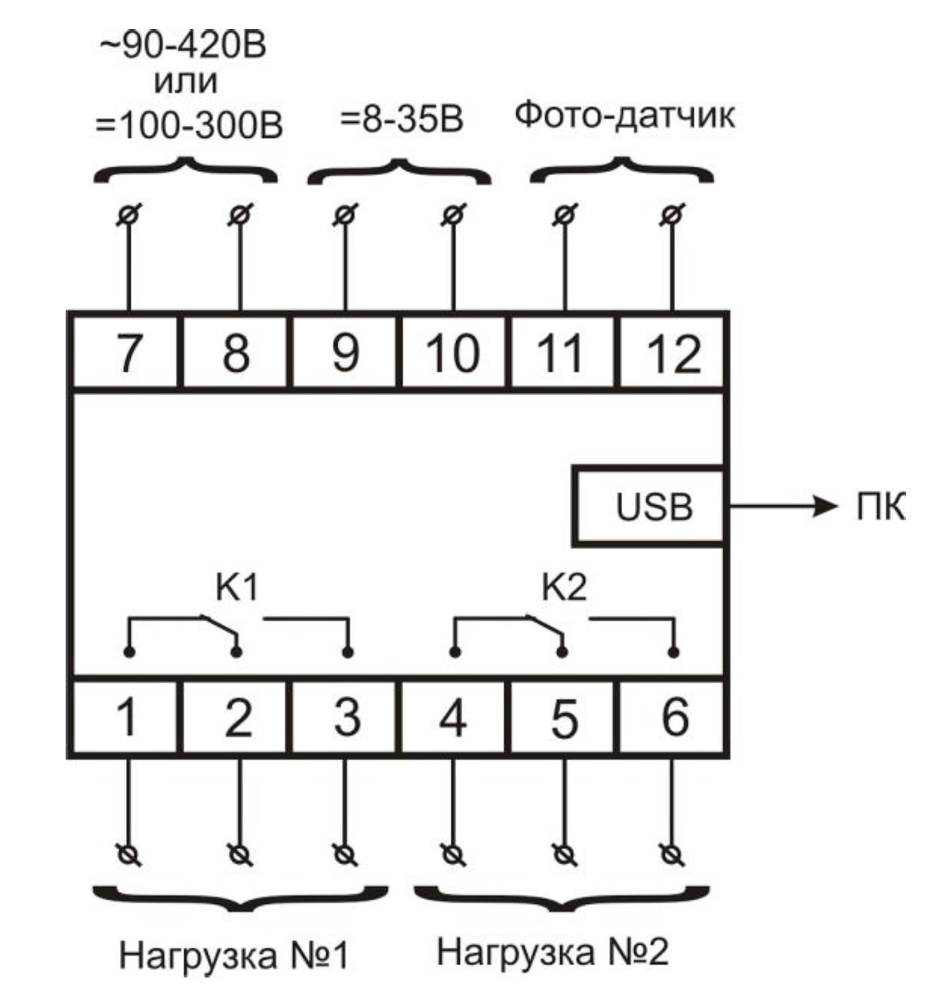

Реле напряжения каждой программы Пx, если оно включено, следит за напряжением сети на клеммах 7-8. Если напряжение опускается ниже порога Umin или превышает порог Umax, то через заданное в настройках время контакты управляемого программой Пх канала Кх будут выключены независимо от текущих настроек реле времени или фотореле.

ВАЖНО! ПОДКЛЮЧЕНИЕ РЭВ-302 К КОМПЬЮТЕРУ С ПОМОЩЬЮ USB КАБЕЛЯ, В НЕКОТО-РЫХ СЛУЧАЯХ, МОЖЕТ ВНОСИТЬ ДОПОЛНИТЕЛЬНУЮ ПОГРЕШНОСТЬ В РЕЗУЛЬТАТЫ ИЗМЕРЕ-НИЯ НАПРЯЖЕНИЯ. Для нормальной работы блока реле напряжения прибор должен быть отключен от компьютера.

ФУНКЦИЯ ФОТОРЕЛЕ

Фотореле использует внешний датчик, подключаемый к клеммам 11-12, для анализа освещенности. Для настройки фотореле любой из управляющих программ Пx необходимо войти в меню и включить данную функцию. Устройство содержит следующий список настроек:

1. Режим – позволяет включить или отключить фотореле в рамках текущей программы управления;
2. Порог освещенности – указывается в люксах уровень освещенности, ниже или выше которого необходимо переключить контакты;
3. Гистерезис (по умолчанию +5люкс) – устраняет повторные коммутации контактов канала в случае колебаний освещенности около установленного порога;
4. L < Lпор – установка временной выдержки перед выполнением действия по событию низкой освещенности;
5. L > Lпор – установка временной выдержки перед выполнением действия по событию высокой освещенности;
6. Контакты L < Lпор – включает в себя список, из которого можно выбрать тип выполняемого с контактами действия по событию низкой освещенности;
7. только ОТКЛ. – пока будет выполняться вышеуказанное условие освещенности, контакты будут отключены;
8. только ВКЛ. – пока будет выполняться вышеуказанное условие освещенности, контакты будут включены;
9. Соответствовать реле времени – пока будет выполняться вышеуказанное условие освещенности, контакты будут под управлением реле времени. Если реле времени не активировано (отключено), то контакты также будут отключены;
10. ОТКЛ. до события – после наступления вышеуказанного условия освещенности контакты канала будут однократно отключены, после чего следующее событие от реле времени может изменить их положение;
11. ВКЛ. до события – после наступления вышеуказанного условия освещенности контакты канала будут однократно включены, после чего следующее событие от реле времени может изменить их положение;
12. Контакты L > Lпор – включает в себя аналогичный предыдущему пункту список, из которого можно выбрать тип выполняемого с контактами действия по событию высокой освещенности.

Настройка РЭВ-302 с помощью программного обеспечения обладает следующими преимуществами:

• графическое представление всех параметров устройства;
• быстрый переход между параметрами и возможность их глобального редактирования;
• создание массивов событий с заданием первого события, количества событий в массиве и временного шага между событиями;
• встроенный в программу расчет восходов и заходов Солнца;
• возможность сохранения образов настройки устройства в файле на жестком диске компьютера, что позволяет создавать различные конфигурации устройства и быстро загружать их в случае необходимости и т.д.

ОСНОВНЫЕ ОСОБЕННОСТИ

• 8 режимов (алгоритмов) работы реле времени;
• Встроенное реле напряжения и фотореле;
• Настройка реле вход USB с помощью дополнительного программного обеспечения для ПК;
• Индикатор состояния Устройства и встроенного реле;
• Возможность использования как суточного, недельного, меячного и годового реле времени с привязкой к заходам и восходам солнца;
• Функция импульсного реле времени (периодическое включение/отключение контактов без привязки к календарю);
• 2 независимые переключающие группы контактов 16А/AC230В.

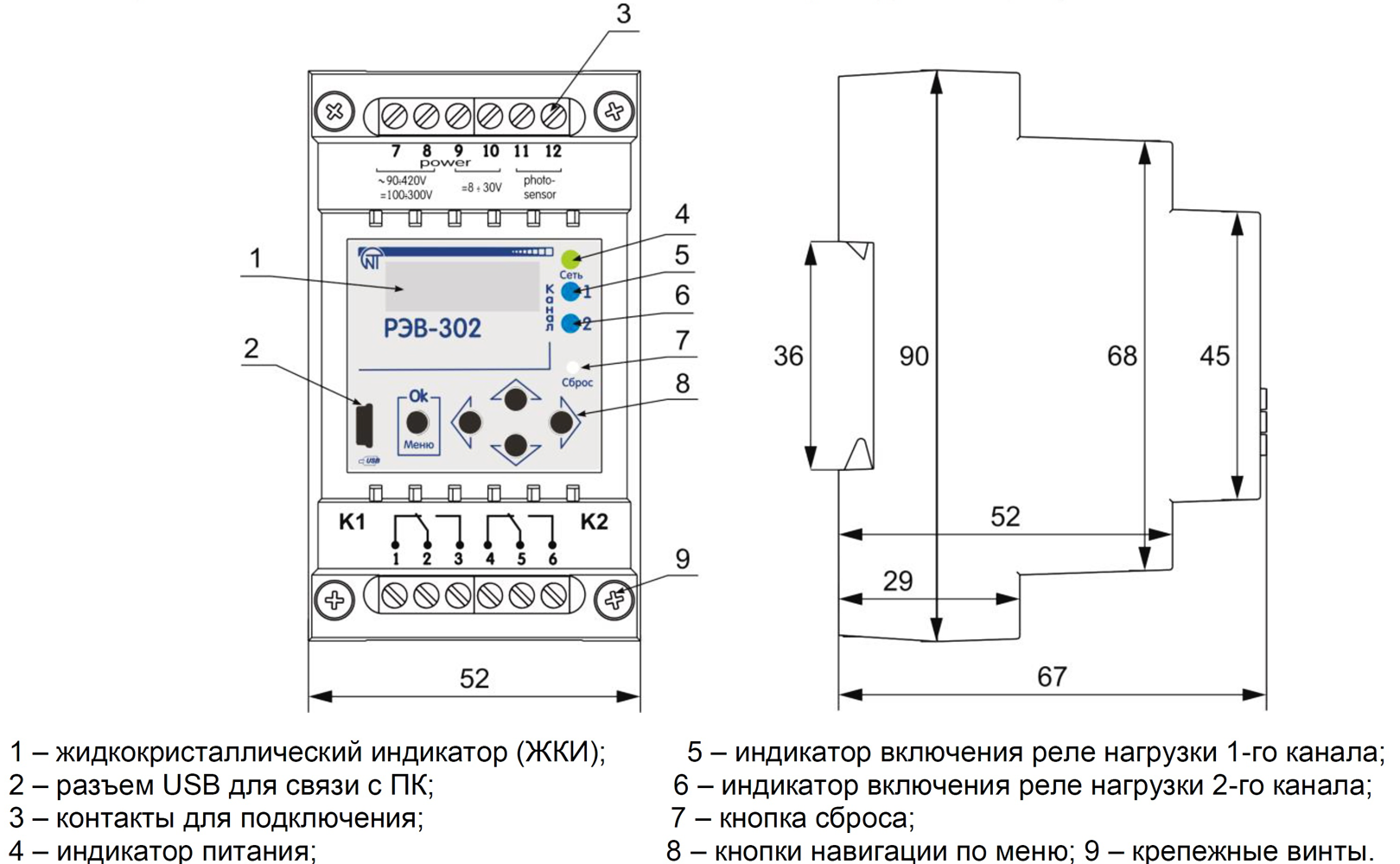

КОНСТРУКЦИЯ УСТРОЙСТВА

Устройство выпускается в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную DIN-рейку шириной 35мм (ГОСТ Р МЭК 60715-2003). Конструкция клемм обеспечивает надёжный зажим проводов питания сечением до 2мм²

Дополнительную информацию о параметрах и режимах работы устройства Вы можете найти в паспорте изделия (вкладка «файлы»)
