Реле РПН-1М-40 УХЛ4

2000016934328
2,337.00 Р
(Включая НДС 20%)
10 раб. дн.
+
В избранное

Отключение неприоритетной нагрузки при превышении суммарного тока нагрузки установленного значения;

Не требует оперативного питания;

Номинальное значение измеряемого тока 40А

1 переключающая группа контактов 16А/AC250В.

Доставка
Варианты оплаты
Наши преимущества
Похожие товары тут
Вес0.115 кг. БрендМеандр Страна происхожденияРоссия Гарантия производителя2 года Срок службы10 лет
НАЗНАЧЕНИЕ
Реле контроля тока РПН-1М-40 (далее устройство) предназначено для контроля величины суммарно потребляемого тока в цепи потребителей и отключения неприоритетной нагрузки, при выходе его значения за установленный верхний порог срабатывания. Устройство функционирует без питания. Устройство возможно использовать в качестве реле максимального тока, для защиты силовых машин от перегрузок и коротких замыканий.
ПРИНЦИП РАБОТЫ УСТРОЙСТВА
Силовой кабель контролируемой цепи потребителей проводится сквозь отверстие в корпусе устройства. Устройство непрерывно контролирует суммарный ток в процессе работы подключенных к контролируемой цепи потребителей. При наличии тока в контролируемой цепи горит синий индикатор "I". При превышении тока нагрузки установленного порога срабатывания начинается отсчет установленного времени задержки включения встроенного исполнительного реле. Если в процессе отсчета времени значение тока нагрузки станет менее установленного порога срабатывания, то отсчет времени включения сбросится. После окончания отсчета времени исполнительное реле включится и загорится красный индикатор "I>". После снижения величины тока нагрузки до величины менее -10% установленного порога срабатывания (гистерезис переключения 10%) исполнительное реле выключится без задержки времени срабатывания.
При включении исполнительного реле замыкаются контакты 11-14, контактной группы 11-12/14 и загорается индикатор работы исполнительного реле.
Порог срабатывания устройства выбирается в процентном соотношении к номинальному значению 10-ти позиционным поворотным переключателем, расположенным на лицевой стороне устройства в диапазоне от 10 до 100%.

ВНИМАНИЕ: Положение контактов при поставке может быть произвольным, при первом срабатывании исходное (выключенное) состояние контактов восстанавливается. Установка устройства в зоне повышенной вибрации или рядом с приборами, вызывающими вибрацию при срабатывании (например мощные пускатели и др.) может вызвать его некорректную работу.


ОСНОВНЫЕ ОСОБЕННОСТИ
  • Вертикальное отверстие увеличенного сечения
  • Регулируемый порог срабатывания в диапазоне от 10 до 100% от номинального значения;
  • Номинальное значение измеряемого тока нагрузки 40А;
  • Плавная регулировка задержки времени срабатывания исполнительного реле в диапазоне от 0,2 с до 20 с;
  • Индикатор наличия питания и состояния встроенного реле;
  • Не требует оперативного питания;
  • 1 переключающая группа контактов 16А/AC250В.

КОНСТРУКЦИЯ УСТРОЙСТВА
Устройство выпускается в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную DIN-рейку шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки устройства на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм2. На лицевой панели устройства расположены:
  • поворотный переключатель установки порога срабатывания;
  • поворотный переключатель установки задержки времени срабатывания исполнительного реле;
  • синий индикатор наличия тока в контролируемой цепи;
  • красный индикатор работы встроенного исполнительного реле.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Устройство обеспечивает заданные режимы функционирования при соблюдении следующих условий:
  • Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу устройства, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
  • Допускается вибрация мест крепления с частотой от 1 до 100Гц с ускорением не более 9,8 м/с2;
  • Отсутствие электромагнитных полей, создаваемых проводом с импульсным током амплитудой более 100А, расположенным на расстоянии менее 10 мм от корпуса устройства;
  • Устройство устойчиво к воздействию помех степени жёсткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99;
  • Конденсация влаги на поверхности изделия не допускается;
  • Высота над уровнем моря не более 2000 м.

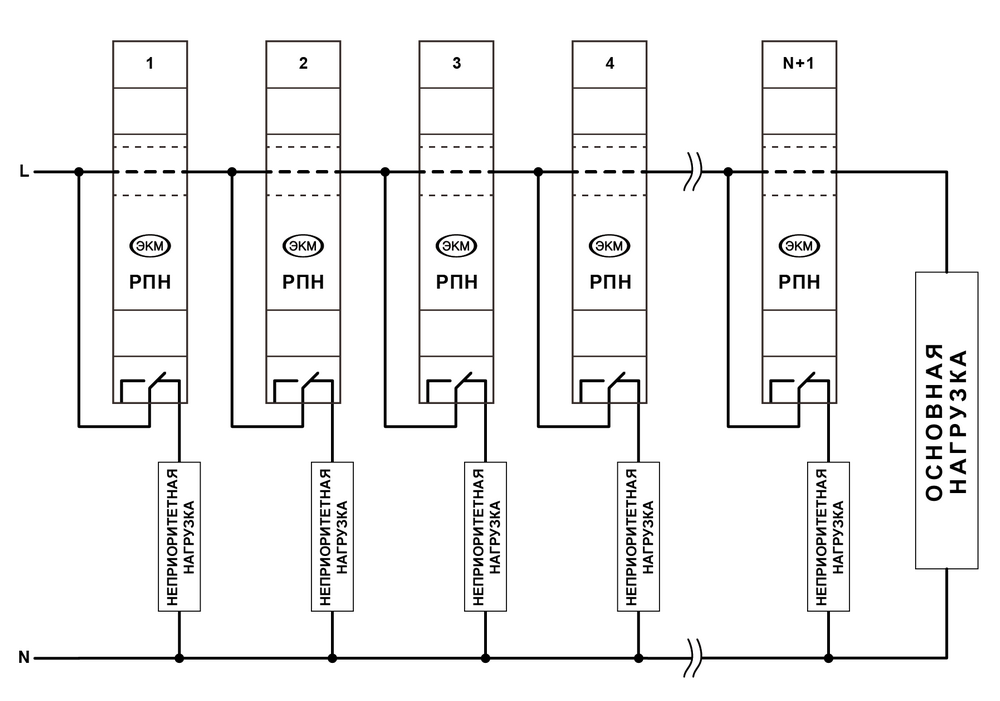

СХЕМА ПОДКЛЮЧЕНИЯ

Схема подключения РПН-1

Исполнительные цепи подключаются к контактам 11-12/14.


ГАБАРИТНЫЕ РАЗМЕРЫ

Габаритные размеры РПН-1


Дополнительную информацию о параметрах и режимах работы устройства Вы можете найти в паспорте изделия (вкладка файлы)

Бренд
Меандр
Вес
0.115
Габаритные размеры (ШхВхГ)
35x93x62
Гарантия производителя
2 года
Гистерезис срабатывания
10%
Диапазон измеряемого тока
4-40 А
Диапазон рабочих температур
-25…+55°С
Задержка срабатывания
0,2-20 сек
Напряжение питания
От контролируемого тока
Номинальная мощность нагрузки (AC230В)
4000 Вт
Номинальный ток нагрузки
16А
Относительная влажность воздуха
до 80% (при 25°С)
Сечение подключаемых проводников
2,5
Срок службы
10 лет
Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96
IP20
Страна происхождения
Россия
Тип контактной группы
1 CO
Частота напряжения питания (АС)
50
Питание
Напряжение питания
От контролируемого тока
Частота напряжения питания (АС)
50 Гц
Параметры коммутации исполнительного устройства
Тип контактной группы
Номинальный ток нагрузки
Технические данные
Диапазон измеряемого тока
4-40 А
Задержка срабатывания
0,2-20 сек
Гистерезис срабатывания
10%
Сечение подключаемых проводников
не более 2,5 кв.мм.
Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96
IP20
Диапазон рабочих температур
-25…+55°С
Относительная влажность воздуха
до 80% (при 25°С)
Вес/размеры
Вес
0.115 кг.
Габаритные размеры (ШхВхГ)
35x93x62 мм
Производитель
Бренд
Страна происхождения
Россия
Гарантия производителя
2 года
Срок службы
10 лет
Найти похожие

Инструкция (Паспорт_РПН-1М_V01.pdf, 542 Kb) [Скачать]
