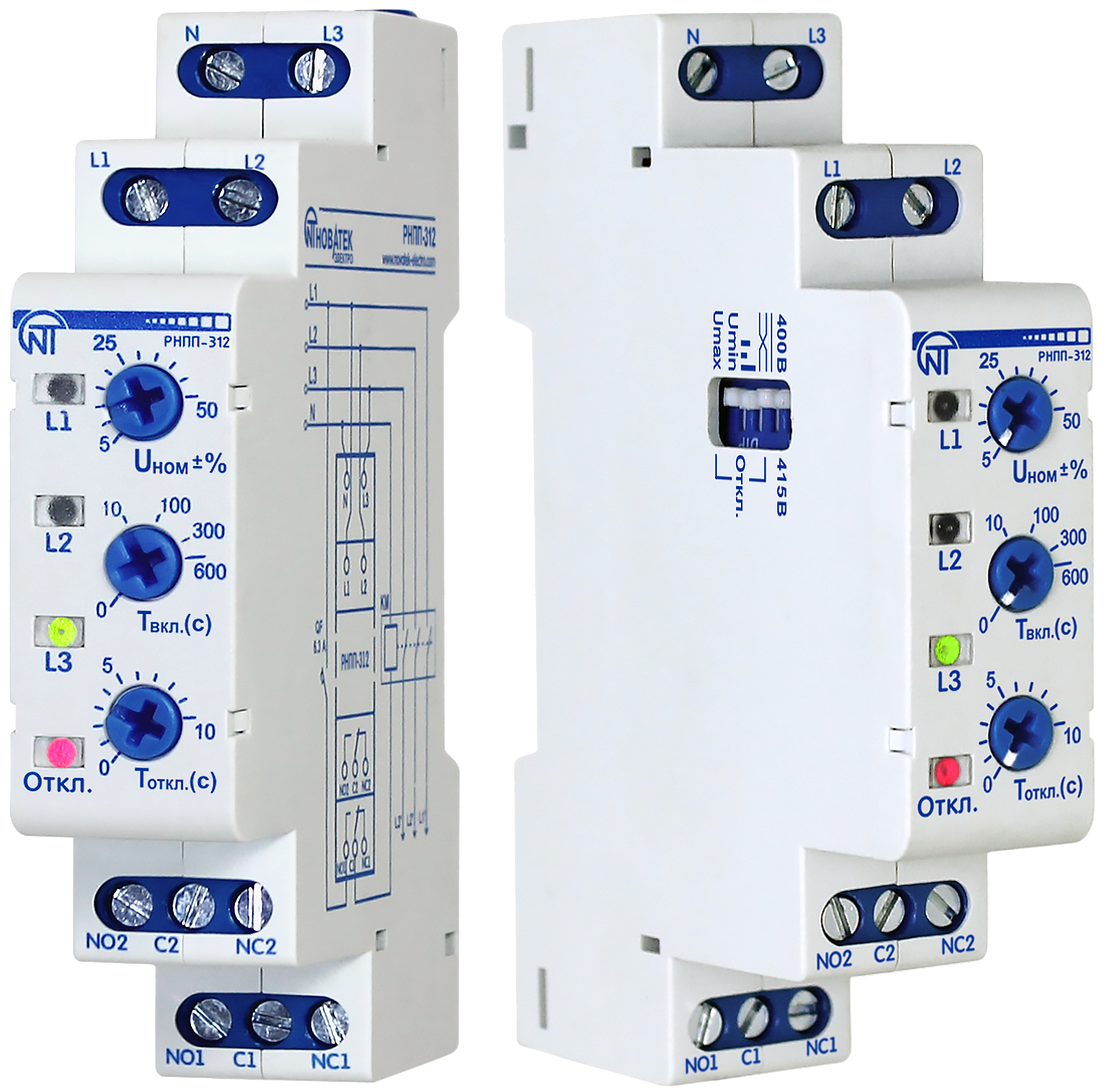

Реле РНПП-312

3425600312
2,788.00 Р
(Включая НДС 20%)
10 раб. дн.
+
В избранное

Реле напряжения, перекоса и последовательности фаз РНПП-312 предназначено: Для контроля допустимого уровня напряжения; Для контроля правильного чередования и отсутствия слипания фаз;

Доставка
Варианты оплаты
Наши преимущества
Похожие товары тут
Вес0.100 кг. БрендНОВАТЕК-ЭЛЕКТРО Страна происхожденияРоссия Гарантия производителя10 лет


НАЗНАЧЕНИЕ

Реле контроля напряжения РНПП-312 (далее устройство) предназначено для защиты оборудования от работы на пониженном или повышенном напряжении из-за неполадок в сети. Питание реле осуществляется от контролируемого напряжения.


ПРИНЦИП РАБОТЫ УСТРОЙСТВА

Реле напряжения, перекоса и последовательности фаз РНПП (далее по тексту изделие, РНПП ) предназначено:

– для контроля допустимого уровня напряжения;
– для контроля правильного чередования и отсутствия слипания фаз;
– для контроля полнофазности и симметричности сетевого
напряжения (перекоса фаз);
– для отключения нагрузки при низкокачественном сетевом напряжении;
– для контроля качества сетевого напряжения после отключения нагрузки и автоматического включения ее после восстановления параметров напряжения;
– для индицирования аварии при появлении аварийной
ситуации и индикации наличия напряжения в каждой фазе.
В изделии предусмотрены возможности регулировки параметров (порога срабатывания по напряжению, времени АПВ и
времени задержки срабатывания защиты), выбора напряжения контролируемой сети (400 В либо 415 В) и набора щитных функций.
После восстановления параметров напряжения сети изделие повторно включает нагрузку через время АПВ.


ОСНОВНЫЕ ОСОБЕННОСТИ

  • Контроль обрыва фаз: Да
  • Контроль обрыва фаз: Да
  • Контроль чередования фаз: Да
  • Контроль асимметрии фаз: Да
  • Ток коммутации реле: 5А
  • Отключение защит: Да

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Изделие предназначено для эксплуатации в следующих условиях:
– температура окружающей среды от минус 5 до + 5ºС; 3 5
– атмосферное давление от 84 до 106,7 кПа;
– относительная влажность воздуха (при температуре +25ºС) 30 … 0% 8 .
Перед подключением к электрической сети выдержите изделие в условиях эксплуатации в течение двух часов (т.к.на элементах изделия возможна конденсация влаги).
Изделие не предназначено для эксплуатации в условиях:
– значительной вибрации и ударов;
– высокой влажности;
– агрессивной среды с содержанием в воздухе кислот, щелочей и т. п., а также сильных загрязнений (жир, масло,пыль и пр.).

Питание
Напряжение питания
Трехфазное четырехпроводная сеть (3p+N)
Диапазон напряжения питания AC (переменное)
0-600В
Напряжение питания AC (переменное)
230/240/400/415В В
Частота напряжения питания (АС)
50 Гц
Параметры защиты
Контроль обрыва фазы/фаз
Есть
Контроль асимметрии фаз
Есть
Контроль порядка чередования фаз
Есть
Контроль слипания фаз
Есть
Параметры коммутации исполнительного устройства
Тип контактной группы
Номинальный ток нагрузки
Технические данные
Сечение подключаемых проводников
не более 0,5-1,5 кв.мм.
Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96
IP20/IP20
Диапазон рабочих температур
-25…+55°С
Относительная влажность воздуха
до 85% (при 25°С)
Вес/размеры
Вес
0.100 кг.
Габаритные размеры (ШхВхГ)
90х17,8х64,4 мм
Производитель
Бренд
НОВАТЕК-ЭЛЕКТРО
Страна происхождения
Россия
Гарантия производителя
10 лет
Найти похожие

Паспорт (rnpp-312_ru.pdf, 173 Kb) [Скачать]
