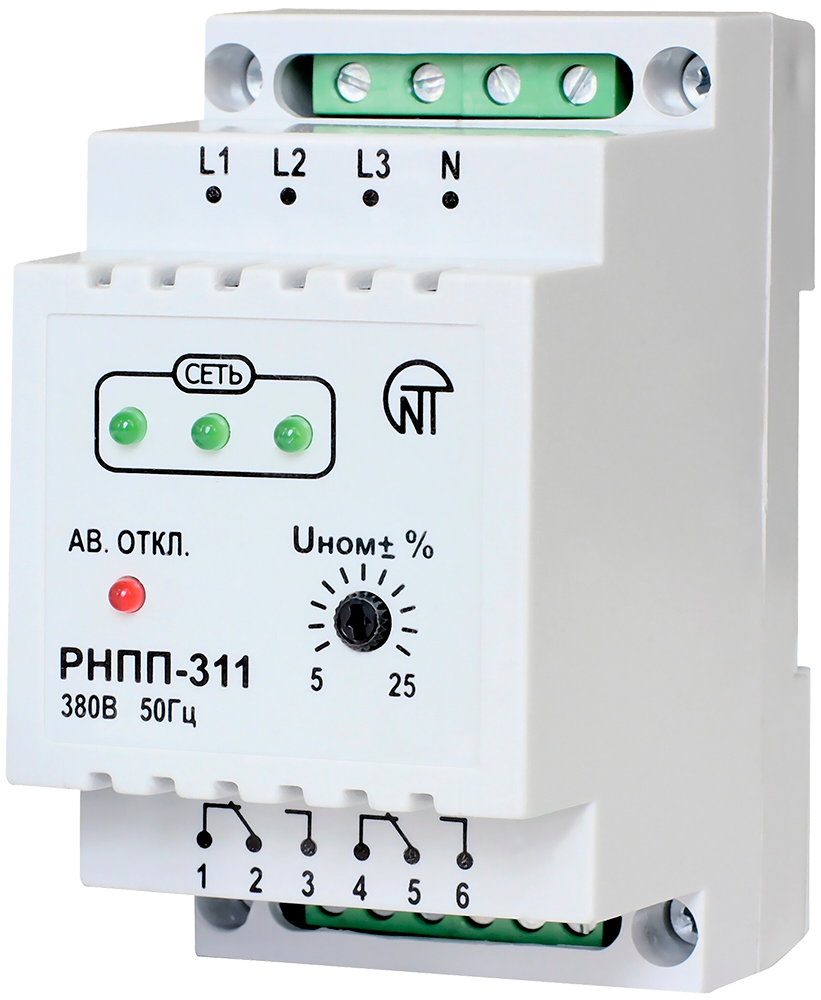

Реле РНПП-311 АС230/AC400В УХЛ4

3425600311
2,300.00 Р
Остаток на складе: 2 шт.
10 раб. дн.
+
В избранное

Контроль переменного трехфазного напряжения питания (3p/3p+N сети)

Номинальное напряжение AC220/380В

Контроль чередования, обрыва, слипания и асимметрии фаз

2 переключающие группы контактов 2А/AC250В.

Доставка
Варианты оплаты
Наши преимущества

Гарантия производителяНа все товары, купленные в нашем инетрнет магазине распространяется гарантийный срок производителя

Оповещение по emailВы получаете email информирование о каждой стадии вашего заказа.

Возврат и обмен - без проблемВы можете вернуть купленные товары в течение 14 дней. Товар должнен быть в нормальном состоянии и иметь все заводские упаковки.">Возврат и обмен - без проблем!

Различные способы оплатыОплачивайте товары удобными вам способами: наличными или картой курьеру, или картой прямо в момент заказа. Юридическим лицам доступна оплата по счету.

БрендНОВАТЕК-ЭЛЕКТРО Гарантия производителя3 года Страна происхожденияРоссия

НАЗНАЧЕНИЕ

Реле контроля напряжения РНПП-311 (далее устройство) предназначено для контроля параметров работы трехфазных трех- и четырехпроводных сетей, а так же защиты оборудования от аварийных режимов работы, вызванных неполадками в сети. Питание реле осуществляется от контролируемого напряжения.

ПРИНЦИП РАБОТЫ УСТРОЙСТВА

Устройство может осуществлять функционирование как в трехфазных четырехпроводных сетях (контроль фазных напряжений), так и в трехпроводных сетях (контроль линейных напряжений). При использовании Устройства в трехпроводных сетях погрешность определения порога срабатывания увеличивается на 5%.
При подаче питания Устройство начинает непрерывный контроль параметров сети: соответствие фазного/линейного напряжения установленным порогам срабатывания, перекос фаз, обрыв фазы/фаз, порядок чередования фаз и слипание фаз.

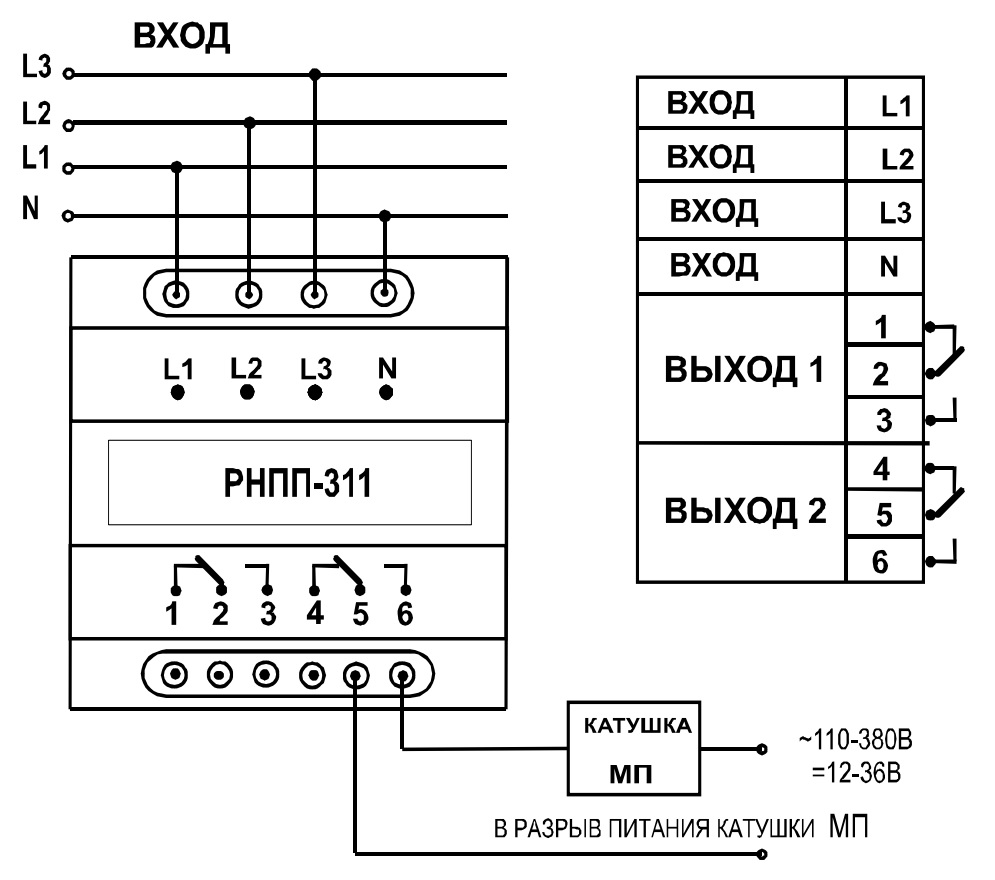

Если напряжение сети находится в диапазоне между установленными верхним и нижним порогами (регулировка "окном" в диапазоне 5…25%) и все контролируемые параметры сети соответствуют норме, начинается отсчет задержки включения - 5 секунд, после чего включается встроенное исполнительное реле (замыкаются контакты 2-3, 5-6 переключающих групп 2-1/3, 5-4/6). Если в процессе отсчета времени включения напряжение питания выйдет за установленные параметры, то отсчет времени сбросится.
Если в процессе работы напряжение любой из фаз выйдет за установленные пороги срабатывания, или возникнет аварийная ситуация в питающей сети (перекос фаз более установленного порога, обрыв фазы/фаз или слипание фаз), начнется отсчет времени отключения исполнительного реле. Если в процессе отсчета параметры питающей сети не вернутся к нормальным значениям, исполнительное реле выключится (контакты 2-1, 5-4 замыкаются, 2-3, 5-6 размыкаются). После восстановления параметров питающей сети начинается отсчет времени повторного включения нагрузки. Если в процессе отсчета параметры сети сохранятся в норме, встроенное реле включится.

ОСНОВНЫЕ ОСОБЕННОСТИ

  • Регулировка порогов срабатывания "окном" – 5…25% от номинального значения;
  • Фиксированный порог по перекосу фаз – 60В
  • Индикатор состояния Устройства и встроенного реле;
  • 2 переключающие группы контактов 2А/AC250В.
  • Работа в трехпроводных и четырехпроводных сетях

КОНСТРУКЦИЯ УСТРОЙСТВА

Устройство выпускается в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную DIN-рейку шириной 35мм (ГОСТ Р МЭК 60715-2003). Конструкция клемм обеспечивает надёжный зажим проводов питания сечением до 3,3мм2


Дополнительную информацию о параметрах и режимах работы устройства Вы можете найти в паспорте изделия (вкладка «файлы»)

Питание
Диапазон напряжения питания AC (переменное)
AC 80...500В
Напряжение питания
Трехфазное трех или четырехпроводная сеть (3p/3p+N)
Напряжение питания AC (переменное)
230/380
Частота напряжения питания (АС)
45 - 55 Гц
Максимальное напряжение питания
700 В
Параметры защиты
Верхний порог отключения нагрузки
регулируемый (5-25% от номинала)
Время реакции на превышение порога по асимметрии фаз
Фиксированная (1,5с)
Время реакции при нарушени порядка чередования фаз
Фиксированная (1,5с)
Время реакции при обрые фазы
Фиксированная (1,5с)
Время реакции при слипании фаз
Фиксированная (1,5с)
Время срабатывания защиты по верхнему порогу
1,5с
Время срабатывания защиты по нижнему порогу
12с
Время срабатывания импульсной защиты
менее 20 мс
Задержка включения /повторного включения нагрузки
фиксированная 5с
Значение порога асимметрии фаз
60В
Контроль асимметрии фаз
Есть
Контроль исправности контактора
Нет
Контроль обрыва фазы/фаз
Есть
Контроль порядка чередования фаз
Есть
Контроль слипания фаз
Есть
Макс. энергия импульса, поглощаемая встроенным варистором
нет данных Дж
Нижний порог отключения нагрузки
регулируемый (5-25% от номинала)
Параметры коммутации исполнительного устройства
Номинальная мощность нагрузки (AC230В)
2000ВА
Номинальный ток нагрузки
Тип контактной группы
2 СO
Технические данные
Гистерезис срабатывания
Диапазон рабочих температур
-25…+55°С
Относительная влажность воздуха
до 80% (при 25°С)
Сечение подключаемых проводников
3,3 кв.мм.
Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96
IP20
Вес / Размеры
Вес
0.3 кг

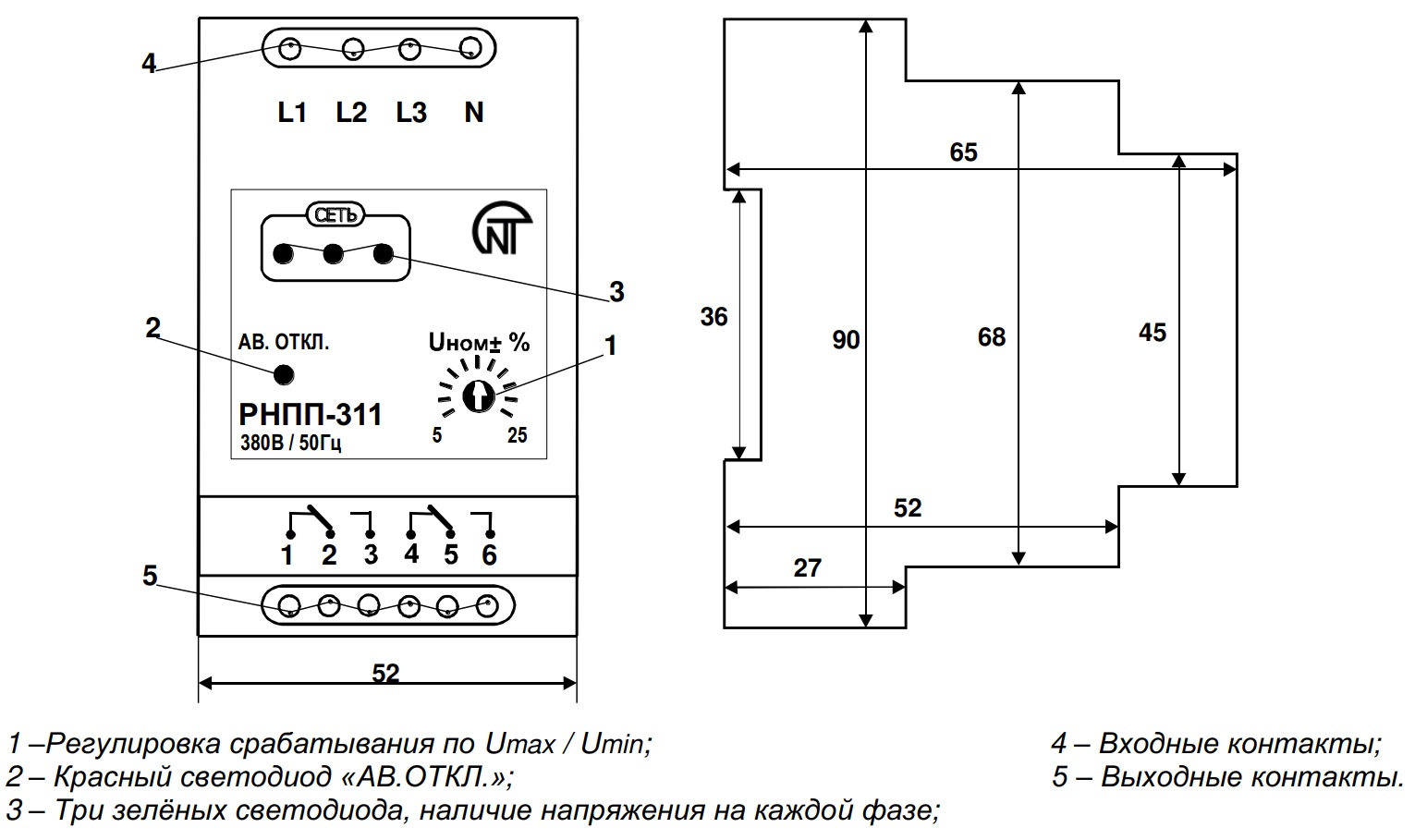

Габаритные размеры (ШхВхГ)
52х90х65
Производитель
Бренд
НОВАТЕК-ЭЛЕКТРО
Гарантия производителя
3 года
Страна происхождения
Россия
