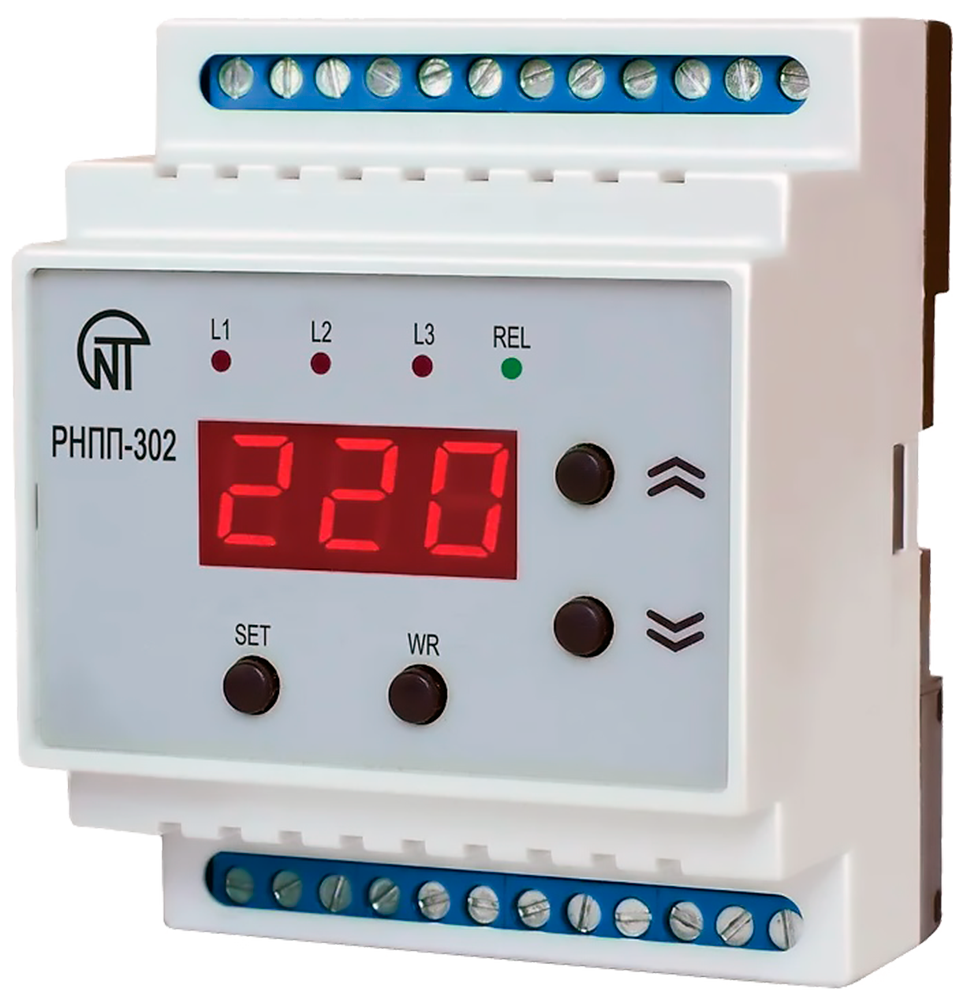

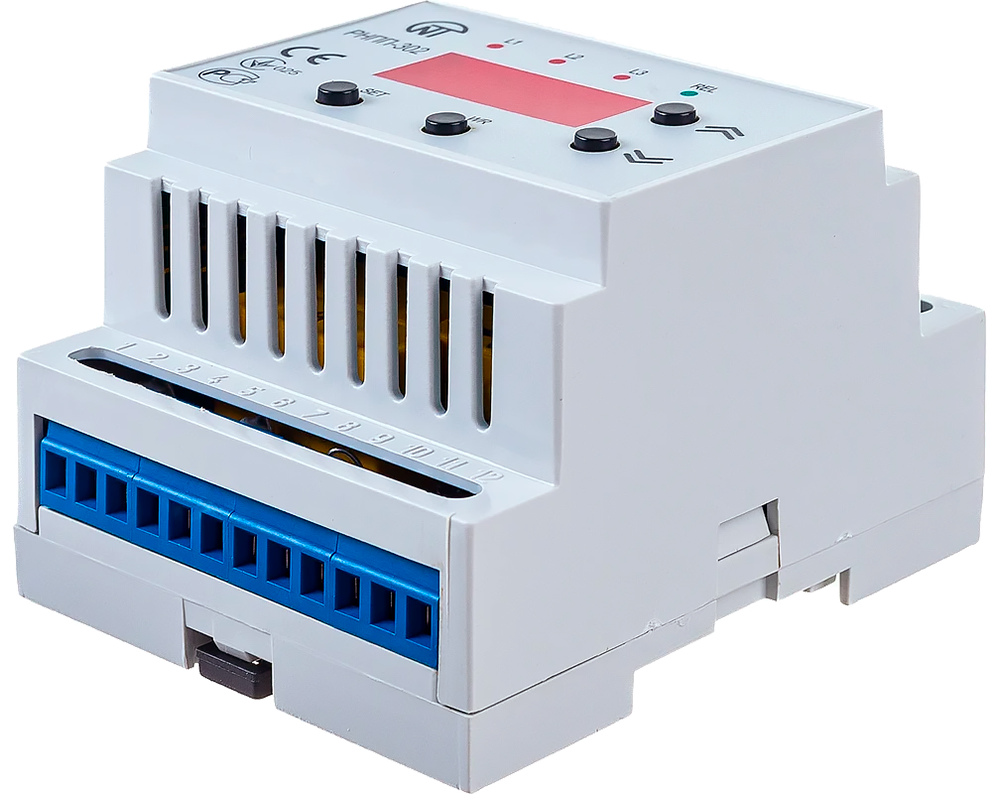

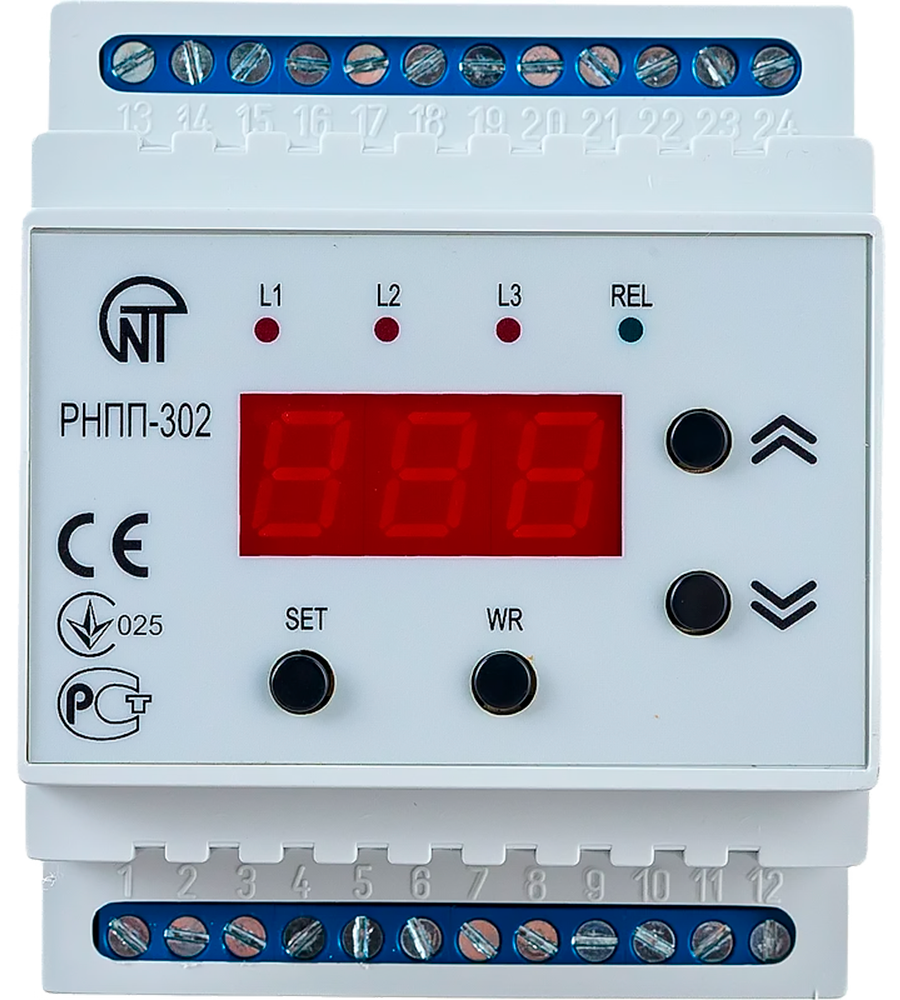

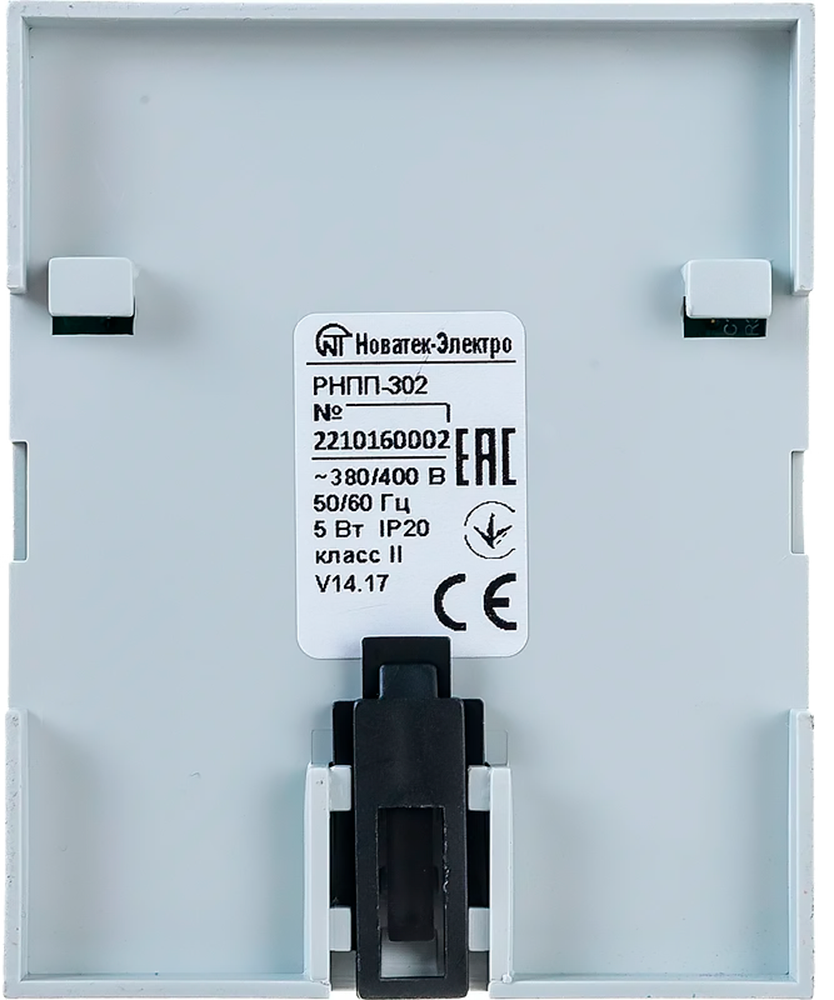

Реле РНПП-302 АС230/AC400В УХЛ3

НАЗНАЧЕНИЕ

Реле контроля напряжения РНПП-302 (далее устройство) предназначено для контроля параметров работы трехфазных трех- и четырехпроводных сетей, а так же защиты оборудования от аварийных режимов работы, вызванных неполадками в сети. Питание реле осуществляется от контролируемого напряжения.

ПРИНЦИП РАБОТЫ УСТРОЙСТВА

Устройство может осуществлять функционирование как в трехфазных четырехпроводных сетях (контроль фазных напряжений), так и в трехпроводных сетях (контроль линейных напряжений).
При подаче питания Устройство начинает непрерывный контроль параметров сети: соответствие фазного/линейного напряжения установленным порогам срабатывания, перекос фаз, обрыв фазы/фаз, порядок чередования фаз и слипание фаз.
Если напряжение сети находится в диапазоне между установленными верхним (235-295В/407-510В) и нижним порогами (85-230В/147-398В) и все контролируемые параметры сети соответствуют норме, начинается отсчет установленной задержки времени включения T_вкл(сек) - 0-600 секунд, после чего включается встроенное исполнительное реле (замыкаются контакты 24-23 переключающей группы 24-23/22, 20-21 размыкаются). Если в процессе отсчета времени включения напряжение питания выйдет за установленные параметры, то отсчет времени сбросится.
Если в процессе работы напряжение любой из фаз выйдет за установленные пороги срабатывания, или возникнет аварийная ситуация в питающей сети (перекос фаз более установленного порога, обрыв фазы/фаз или слипание фаз), начнется отсчет времени отключения исполнительного реле. Если в процессе отсчета параметры питающей сети не вернутся к нормальным значениям, исполнительное реле выключится (контакты 24-22, 20-21 замыкаются, 24-23 размыкаются). После восстановления параметров питающей сети начинается отсчет времени повторного включения нагрузки. Если в процессе отсчета параметры сети сохранятся в норме, встроенное реле включится.

Устройство позволяет осуществить выбор параметров сети контролируемых при работе, а так же настроить время срабатывания, при обнаружении какой-либо аварии в сети. Через меню управления можно включить/отключить следующие функции:
Контроль верхнего порога напряжения сети и время срабатывания при превышении напряжения любой из фаз установленного порога;
Контроль нижнего порога напряжения сети и время срабатывания при снижении напряжения любой из фаз менее установленного порога. При отключении нижнего порога срабатывания, включение встроенного реле происходит только при превышении напряжением сети верхнего порога срабатывания (если он активен) или возникновении выбранных аварийных ситуаций в питающей сети;
Контроль порядка чередования фаз и слипания фаз;
Контроль обрыва фаз и время срабатывания при обрыве любой из фаз. Функция активируется если отключен контроль верхнего и нижнего порогов срабатывания;

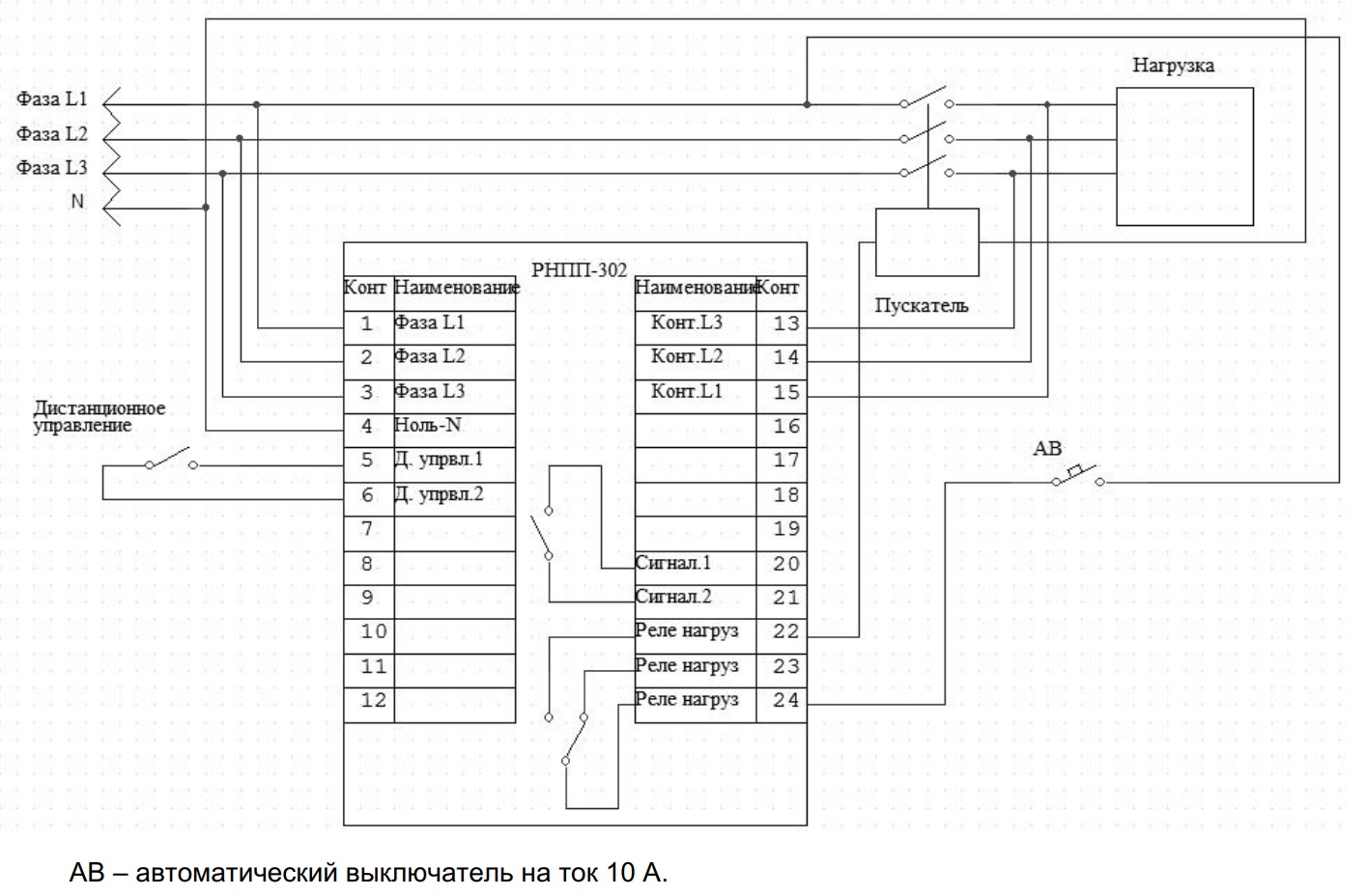

Устройство так же имеет функцию контроля переключения силовых контактов магнитного пускателя. Контроль параметров работы пускателя может осуществляться по одному из двух алгоритмов:
Первый алгоритм Перед включением встроенного исполнительного реле Устройство осуществляет проверку слипания контактов пускателя. Если на какой-либо из фаз имеется напряжение, то включение реле не происходит и Устройство блокирует пуск нагрузки до устранения аварии.
При отсутствии напряжения по всем фазам происходит включение пускателя. После чего проверяется наличие напряжения на всех фазах. Если на какой-либо из фаз напряжение отсутствует, то Устройство отключает встроенное реле и блокирует пуск нагрузки до устранения аварии.
Устройство так же осуществляет контроль нормального отключения пускателя. Если после отключения встроенного реле сохраняется напряжение на какой-либо из фаз, то Устройство осуществляет двукратное включение/отключение пускателя. Независимо от результата операции, Устройство блокирует последующий пуск нагрузки до устранения аварии.
Второй алгоритм В дополнение к первому алгоритму Устройство не считает аварией контактора одновременное отключение напряжения по всем фазам при включенном исполнительном реле.

Устройство имеет дополнительный вход, позволяющий производить отключение нагрузки по сигналам от внешних устройств (например, контроллеров температуры). При подаче сигнала на вход произойдет отключение встроенного реле. После снятия сигнала встроенное реле включится после отсчета времени повторного включения нагрузки. В качестве внешнего сигнала используется замыкание сухого контакта.

ОСНОВНЫЕ ОСОБЕННОСТИ

• Регулируемый нижний порог срабатывания в диапазоне 85-230/147-398В или -60 - +10% от номинального значения;;
• Регулируемый верхний порог срабатывания в диапазоне 235-295/407-210В или -10 - +20% от номинального значения;
• Регулируемый порог по перекосу фаз в диапазоне 10-80/17-138 или 5-35% от номинального значения;
• Раздельная настройка временных параметров работы при различных авариях сети;
• Индикатор состояния Устройства и встроенного реле;
• 1 переключающая группа и 1 нормально открытый контакт 8А/AC250В.
• Контроль исправного состояния магнитного пускателя
• Работа в трехпроводных и четырехпроводных сетях
• Возможность выбора контролируемых параметров сети

КОНСТРУКЦИЯ УСТРОЙСТВА

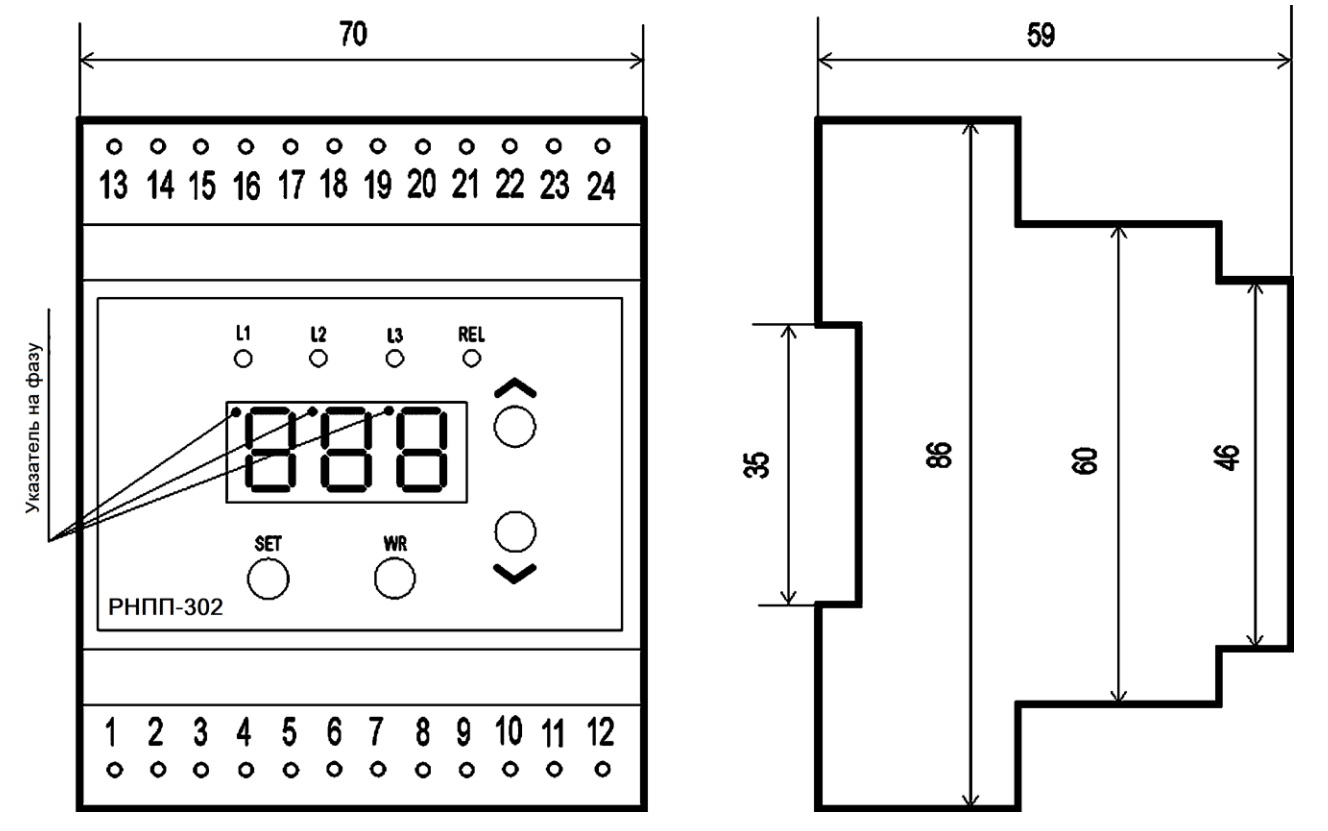

Устройство выпускается в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную DIN-рейку шириной 35мм (ГОСТ Р МЭК 60715-2003). Конструкция клемм обеспечивает надёжный зажим проводов питания сечением до 3,3мм²

Дополнительную информацию о параметрах и режимах работы устройства Вы можете найти в паспорте изделия (вкладка «файлы»), или видеообзоре .
